حل توافقي لمروحة EC

تُستخدم مراوح EC على نطاق واسع في مراكز البيانات وأنظمة التدفئة والتهوية وتكييف الهواء والتبريد الصناعي نظرًا لكفاءتها العالية وانخفاض ضوضاءها والتحكم الذكي في السرعة. ومع ذلك، تولد محركاتها الإلكترونية للطاقة تيارات توافقية قد تؤثر على جودة الطاقة واستقرار النظام. تستخدم مرشحات التوافقيات المخصصة لمراوح EC تقنية الترشيح السلبي LC لتقليل التوافقيات وتحسين معامل القدرة وزيادة موثوقية إمداد الطاقة.

نظرة عامة على الحل مشاكل التوافقيات ما هو مبدأ التشغيل الميزات المزايا نظام الاختبار مجالات التطبيق استنتاج المنتجات ذات الصلة الحالات ذات الصلة مقالات ذات صلة

نظرة عامة على مراوح EC والتوافقيات

تستخدم مراوح EC، بفضل مزاياها من الكفاءة العالية وانخفاض الضوضاء والتحكم الذكي في السرعة، على نطاق واسع في مراكز البيانات وأنظمة التدفئة والتهوية وتكييف الهواء والتبريد الصناعي. ومع ذلك، نظرًا لاستخدامها لتقنية القيادة الإلكترونية للطاقة، فإنها تولد تيارات توافقية معينة أثناء التشغيل، مما قد يؤدي إلى تدهور جودة الطاقة، وارتفاع حرارة المعدات، وانخفاض معامل القدرة، وزيادة خسائر النظام. مع الاتجاه نحو التطبيقات واسعة النطاق والمركزية، أصبح تخفيف التوافقيات لمراوح EC جانبًا حاسمًا لضمان استقرار إمداد الطاقة وتحسين كفاءة تشغيل النظام.

استفسار عن منتج أو حل

مشاكل التوافقيات

تؤثر التوافقيات على كفاءة الطاقة وموثوقية المعدات وتكاليف التشغيل، مما يسبب خسائر خفية في أنظمة الطاقة الكهربائية.

1

زيادة خسائر النظام وارتفاع حرارة المعدات/خفض تصنيفها

تسبب التيارات التوافقية خسائر إضافية في المحولات والكابلات ومعدات التوزيع، مما يؤدي إلى ارتفاع درجة الحرارة، وانخفاض السعة، وانخفاض الكفاءة الإجمالية للنظام.
2

التأثير على موثوقية مراوح EC

يمكن أن تؤثر التوافقيات وتشوه الجهد على استقرار وحدات تشغيل مراوح EC، وتزيد من الإجهاد الحراري على أجهزة الطاقة، وتسرع من تقادم المعدات، وتقصر من عمر الخدمة.
3

تشوهات إمداد الطاقة والتوقف غير المخطط له

يمكن أن تتسبب التوافقيات في حدوث أعطال في أجهزة الحماية وتشغيل غير طبيعي للمعدات الكهربائية، مما يزيد من خطر توقف المعدات الحرجة عن العمل.
4

انخفاض معامل القدرة وزيادة التكاليف التشغيلية

تزيد التوافقيات من التيار التفاعلي في النظام، وتخفض معامل القدرة، وتؤدي إلى فواتير كهرباء أعلى، وقد ترفع متطلبات السعة لمعدات UPS والمحولات وغيرها من المعدات.

ما هو المرشح التوافقي السلبي لمراوح EC؟

مرشح التوافقيات لمراوح EC هو جهاز ترشيح مصمم لتحسين جودة الطاقة الكهربائية في أنظمة مراوح التبديل الإلكتروني (EC). يتكون بشكل أساسي من مكونات سلبية مثل المحاثات والمكثفات والمقاومات. من خلال شبكة ترشيح مصممة على النحو الأمثل، يوفر مسارًا منخفض المعاوقة للتوافقيات المميزة الناتجة عن محركات الطاقة الإلكترونية لمراوح EC، مما يقلل بشكل فعال من تيارات التوافقيات، ويحسن معامل القدرة للنظام، ويقلل من فقد الخط وتسخين المعدات. يمكن لمرشح التوافقيات لمراوح EC تعزيز استقرار نظام إمداد الطاقة وتلبية متطلبات جودة الطاقة في سيناريوهات التطبيق المختلفة.

استكشف منتجاتنا

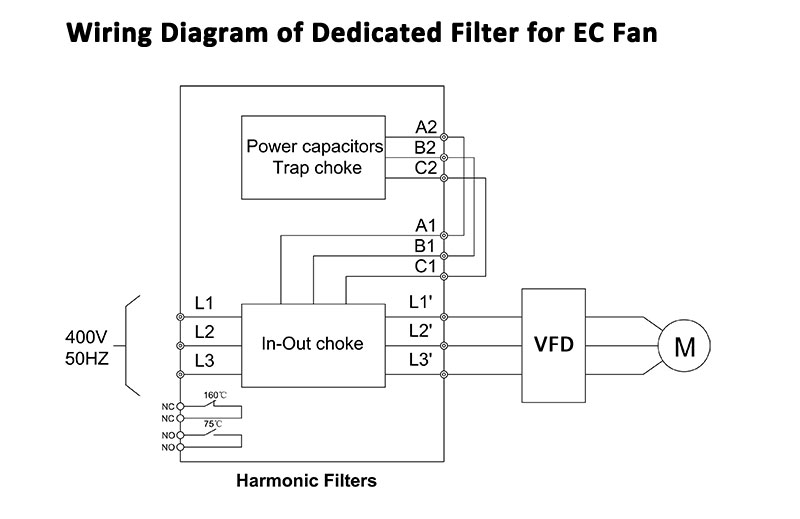

المبدأ الفني لمرشح Sikes المخصص لمراوح EC

يستخدم مرشح Sikes المخصص لمراوح EC تقنية الترشيح السلبي LC، مما يشكل شبكة ترشيح توافقيات من خلال مفاعلات الخط/الحمل ومكثفات الطاقة. عندما تكون مروحة EC قيد التشغيل، تدخل التيارات التوافقية الناتجة عن المقوم الداخلي ووحدة القيادة الإلكترونية للطاقة إلى نظام الترشيح. يوفر المرشح بعد ذلك مسارًا جانبيًا منخفض المعاوقة للتوافقيات عند ترددات محددة، مما يسمح للتيارات التوافقية بالتدوير داخل فرع المرشح وبالتالي تقليل المكونات التوافقية المحقونة في شبكة الكهرباء. في الوقت نفسه، توفر مكونات المكثف في المرشح قدرًا مناسبًا من تعويض القدرة التفاعلية، بالتعاون مع المفاعلات لتحسين معامل القدرة للنظام، وتقليل تيارات الخط، وتقليل خسائر التسخين في المعدات. من خلال التصميم الأمثل لمعلمات المرشح، يمكن تحسين شكل موجة التيار بشكل فعال، وتقليل THDi (إجمالي تشوه التوافقي للتيار)، وتعزيز استقرار نظام الإمداد بالطاقة. يتكون هذا الحل من مكونات سلبية، ويتميز ببنية بسيطة وموثوقية عالية، دون الحاجة إلى تحكم معقد أو تشغيل برمجي. إنه مناسب لأنظمة مراوح EC ذات خصائص الحمل المستقرة نسبيًا، ويمكنه التخفيف بشكل فعال من تأثير التداخل التوافقي في التطبيقات الحرجة مثل مراكز البيانات وأنظمة تهوية المباني ومعدات التبريد الصناعية.

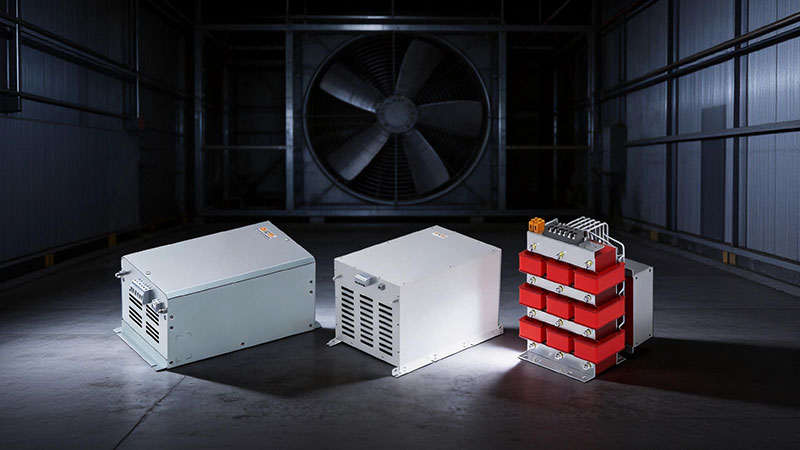

ميزات مرشح التوافقيات المخصص من Sikes لمراوح EC

يقوم بقمع التوافقيات من المصدر، ويحسن الكفاءة والموثوقية، ويقلل خسائر المعدات والتكاليف الإضافية

تشوه توافقي فائق الانخفاض

THDi < 5%، يثبط بشكل فعال التيارات التوافقية الناتجة عن مراوح EC ويحسن جودة الطاقة الكهربائية.
تصحيح معامل القدرة العالي

معامل القدرة يصل إلى 99%، مما يقلل من فقد القدرة غير الفعالة ويعزز كفاءة إمداد الطاقة.
تصميم عالي الكثافة للطاقة

باستخدام مكونات عالية الأداء، مع قدرة تصحيح طاقة للوحدة الواحدة تتجاوز 6.3 كيلوواط، يتم تحقيق تصميم مدمج وفعال.
جودة ممتازة للجهد

توفير بيئة طاقة مستقرة ونظيفة، مما يضمن التشغيل الموثوق للمعدات الحساسة مثل الخوادم وأنظمة التحكم.
ضمان التشغيل عالي الموثوقية

تقليل تداخل المعدات، والإيقافات غير الطبيعية، والمخاطر التشغيلية الناجمة عن التوافقيات، مما يضمن التشغيل المستمر والمستقر لأنظمة التبريد.
تشغيل موفر للطاقة وصديق للبيئة

تقليل خسائر النظام، وتحسين كفاءة الطاقة، وتحقيق تشغيل منخفض الضوضاء، وفعال من حيث التكلفة، واقتصادي.

مزايا مرشح التوافقيات المخصص من Sikes لمراوح EC

يدعم تقليل التوافقيات بشكل مركزي، ونطاقًا واسعًا للأحمال، والتوافق مع العديد من العلامات التجارية، والتحقق عبر اختبارات مستقلة

مطابقة مرنة للسعة لعدة مراوح EC

يمكن تكييف سعة وحدة المرشح الواحدة بمرونة مع عدد المراوح المتصلة، مع دعم ما يصل إلى 10 مراوح EC لكل مرشح. وهذا يلبي احتياجات القمع التوافقي المركزي، مع توفير فعالية عالية من حيث التكلفة وتوفير المساحة.
تقليل التوافقيات بكفاءة وتحسين معامل القدرة

في ظل الظروف المقننة، يمكن الحفاظ على THDi أقل من 5%؛ عند حمل 50%، يبلغ THDi حوالي 6%. يمكن أن يصل معامل القدرة إلى 99%، مما يقلل بشكل فعال من فقد الخط وتسخين المعدات.
تشغيل مستقر عبر نطاق واسع من الأحمال

بفضل قدرته على العمل بحمولة تتراوح من 1% إلى 100%، يقلل الفلتر بشكل فعال من التقلبات التوافقية والإنذارات الكاذبة ومخاطر الرنين في النظام، مما يعزز استقرار أنظمة التبريد والتهوية.

التوافق مع العلامات التجارية الكبرى لمراوح EC

متوافق مع العلامات التجارية الرائدة مثل EBM وZIEHL-ABEGG وFans-tech، مما يسهل تكامل الأنظمة في سيناريوهات التطبيق المتنوعة.
تحسين جودة الطاقة وخفض التكاليف التشغيلية

يقلل من فقد الطاقة والفقد الحراري الناتج عن تشوه التيار، ويخفف من تأثيرات التوافقيات على مراكز البيانات والمعدات الدقيقة والمحولات وشبكات التوزيع، ويعزز الموثوقية العامة للإمداد.
حل ترشيح سلبي فعال من حيث التكلفة

مصنوع من مكونات سلبية (محاثات، مكثفات، مقاومات) في بنية بسيطة وموثوقة للغاية، ومناسب لقمع التوافقيات في أنظمة مراوح EC ذات الأحمال المستقرة نسبيًا.

تم التحقق بواسطة نظام اختبار مخصص

باستخدام منصة اختبار المراوح EC المطورة ذاتيًا من Sikes، والتي تغطي أعدادًا مختلفة من المراوح ونطاقات الأحمال، يتم التحقق بدقة من الأداء الفعلي للمرشح وفعالية كبت التوافقيات في ظل ظروف حقيقية.

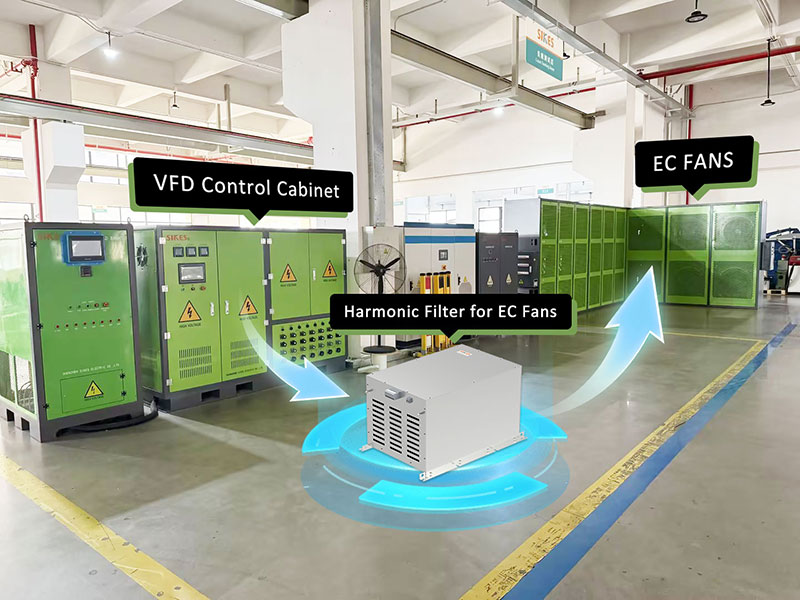

نظام اختبار Sikes لمرشحات التوافقيات لمراوح EC

للتحقق من أداء الترشيح والتوافق مع النظام لمرشحات التوافقيات لمراوح EC، أنشأت شركة Sikes منصة اختبار مخصصة لاختبار وتحليل الأداء الكهربائي للمرشح في ظل ظروف تشغيل مختلفة.

يحاكي نظام الاختبار بيئة العمل الفعلية لمراوح EC ويجمع معلمات رئيسية مثل أشكال الموجات الحالية، ومحتوى التوافقيات، ومعامل القدرة، وحالة التشغيل قبل وبعد الترشيح. تُستخدم هذه البيانات لتقييم فعالية المرشح في قمع التوافقيات، وتحسين جودة الطاقة، وتعزيز استقرار النظام.

من خلال الاختبار، يمكن التحقق من الأداء التشغيلي للمرشح في ظل ظروف حمل مختلفة، مما يوفر دعمًا للبيانات لتصميم معلمات المنتج، وتحسين الأداء، والتطبيقات الهندسية العملية.

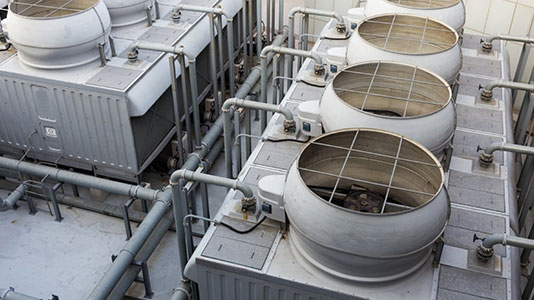

مجالات التطبيق

مناسب لتطبيقات تقليل التوافقيات لمراوح EC في مراكز البيانات وأنظمة HVAC والتبريد الصناعي وغيرها من المجالات

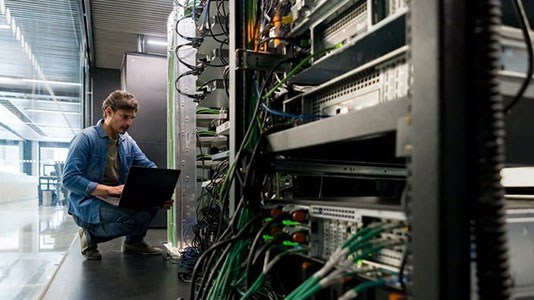

مراكز البيانات وغرف الخوادم

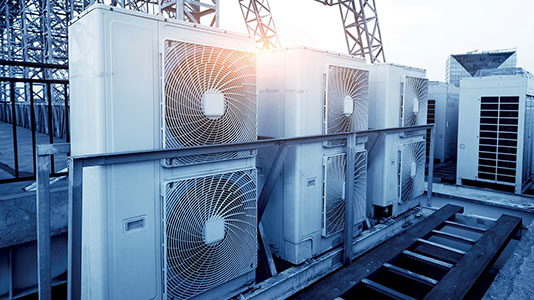

أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)
أنظمة التبريد والتهوية الصناعية

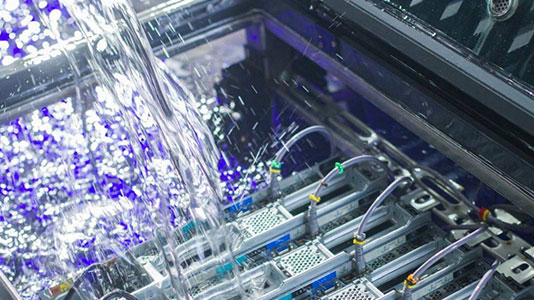

أنظمة التبريد السائل ومعدات تبديد الحرارة عالية الكثافة

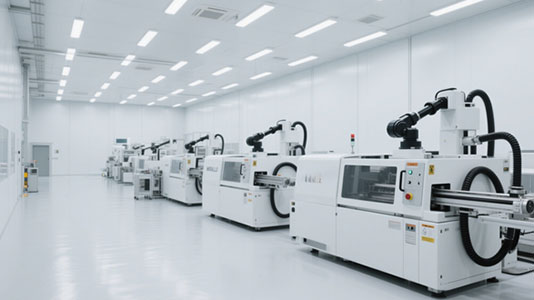

الغرف النظيفة وبيئات التصنيع الدقيقة

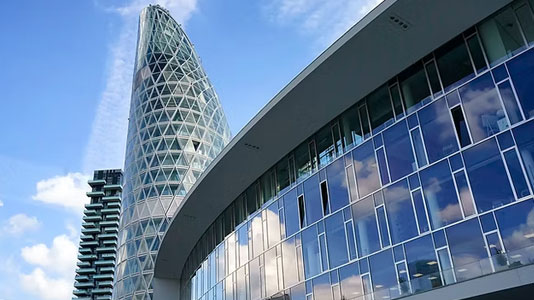

المباني التجارية والمباني الذكية

استنتاج

مع تزايد اعتماد مراوح EC في مراكز البيانات، وأنظمة التدفئة والتهوية وتكييف الهواء، والتبريد الصناعي، وغيرها من المجالات، حظيت مشكلات التيار التوافقي الناشئة عن خصائص القيادة الإلكترونية للطاقة فيها باهتمام متزايد. يمكن أن تؤدي التوافقيات إلى تشوه شكل موجة التيار، وانخفاض معامل القدرة، وزيادة تسخين المعدات، وتدهور استقرار نظام إمداد الطاقة. استجابةً لخصائص التشغيل لمراوح EC، يستخدم مرشح Sikes المخصص لمراوح EC تقنية الترشيح السلبي LC، مكونًا شبكة ترشيح مع محاثات ومكثفات ومكونات أخرى لقمع التوافقيات المميزة الناتجة عن المراوح وتحسين جودة الطاقة الإجمالية. يتميز هذا الحل ببنية بسيطة وموثوقية عالية، مما يجعله مناسبًا لتطبيقات مراوح EC ذات الأحمال المستقرة نسبيًا. يساعد في تخفيف تأثيرات التوافقيات ويعزز الاستقرار التشغيلي لنظام إمداد الطاقة.
