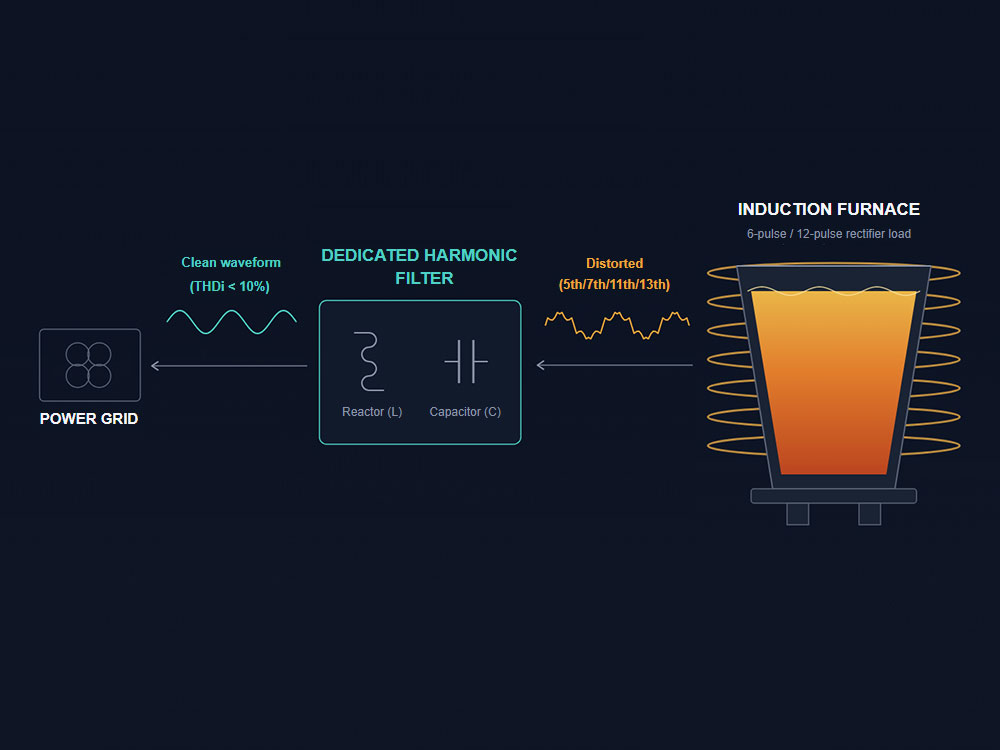

توضح هذه الحالة الفعالية العملية لتطبيق مرشح مخصص لأفران الحث متوسطة التردد في تخفيف التوافقيات المميزة وقمع تأثيرات القدرة التفاعلية.
المشكلات التي يجب معالجتها

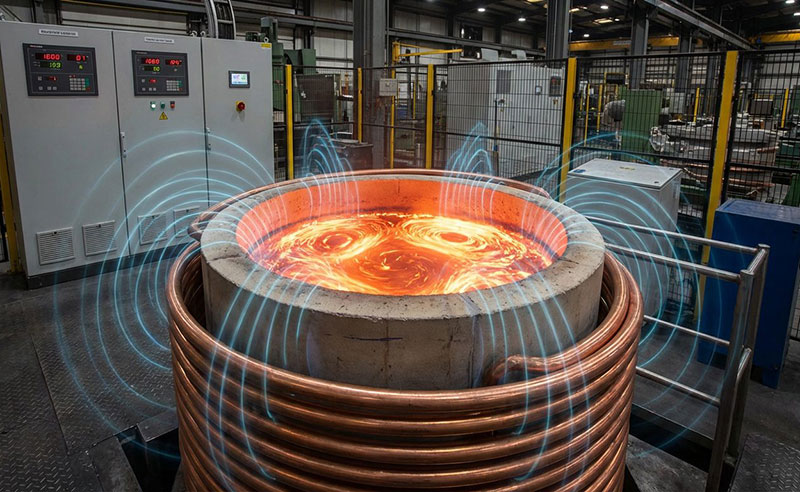

تقوم إحدى شركات المسابك بتشغيل فرن حث متوسط التردد بسعة 5 أطنان مع مقوم ذي 6 نبضات. أثناء التشغيل، يتم توليد توافقيات كبيرة من الرتبة الخامسة والسابعة والحادية عشرة والثالثة عشرة، مصحوبة بتأثيرات شديدة للقدرة التفاعلية (ذروة قصيرة الأجل تصل إلى 2000 كفار)، مما يسبب وميض الجهد في الشبكة ويشكل مخاطر معينة على التشغيل الآمن والمستقر لنظام إمداد الطاقة.
نهج التخفيف

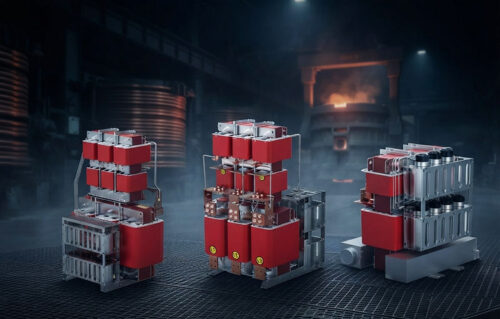

لمعالجة المشكلات المذكورة أعلاه، اعتمدت الشركة حلاً بمرشح مخصص مصمم لأفران الحث متوسطة التردد.
نتائج التخفيف
بعد التشغيل، يكون التحسن في معايير التشغيل الرئيسية كما يلي:
1. تخفيف التوافقيات: تم تخفيض تيارات التوافقيات من الرتبة الخامسة والسابعة والحادية عشرة والثالثة عشرة على الجانب عالي الجهد إلى ما ضمن الحدود المحددة بالمعايير الوطنية.
2. معامل القدرة: ارتفع من 0.89 قبل التشغيل إلى قيمة مستقرة أعلى من 0.95.
3. وميض الجهد: تم قمع أقصى تذبذب لجهد الشبكة بشكل فعال إلى ما ضمن 200 فولت، مما يضمن سلامة تشغيل المعدات.
الخلاصة
توضح هذه الحالة أن المرشح المخصص لأفران الحث متوسطة التردد يوفر قدرة تكيف هندسية جيدة في تخفيف التوافقيات المميزة وقمع تأثيرات القدرة التفاعلية، وهو مناسب بشكل خاص للتطبيقات التي تكون فيها خصائص التوافقيات ثابتة نسبيًا وتكون تقلبات الحمل ضمن نطاق يمكن التحكم فيه.
