محول لمجال الطلاء الكهربائي

في تطبيقات إمدادات الطاقة للطلاء الكهربائي عالي القدرة، تُعتبر تقنية التصحيح متعدد النبضات المقترنة بمحول ذاتي مزاح الطور حلاً عالي الكفاءة والموثوقية لتخفيف التوافقيات.
نظرة عامة على الحل مصادر التوافقيات مخاطر التوافقيات حلول المعالجة المبدأ التقني المزايا التقنية مجالات التطبيق استنتاج

نظرة عامة على مشاكل التوافقيات في مصادر الطاقة للطلاء الكهربائي

تعتبر مصادر الطاقة للطلاء الكهربائي من المعدات الكهربائية الحاسمة في صناعة تشطيب الأسطح. نظرًا لقدرتها التشغيلية العالية وساعات التشغيل الطويلة، فإن تأثيرها على شبكة الكهرباء كبير.

غالبًا ما تولد مصادر الطاقة التقليدية للطلاء الكهربائي كمية كبيرة من التيارات التوافقية أثناء عملية تحويل التيار المتردد إلى تيار مستمر، مما يؤثر بشدة على نظام إمداد الطاقة والمعدات ذات الصلة.

مع التحسين المستمر للأتمتة الصناعية، فرضت خطوط إنتاج الطلاء الكهربائي متطلبات أعلى على جودة الطاقة.
لذلك، أصبح التحكم الفعال في التوافقيات الناتجة عن مصادر الطاقة للطلاء الكهربائي وتخفيفها قضية مهمة في إدارة جودة الطاقة في المؤسسات.

استفسار عن منتج أو حل
المصادر الرئيسية لـ Harmonics in Electroplating Power Supplies
تنشأ Harmonics in Electroplating Power Supplies بشكل أساسي من مرحلة التقويم، بما في ذلك مقومات الثايرستور المتحكم بها بالطور وتشوه تيار الإدخال في مصادر الطاقة ذات التبديل.
  • التوافقيات الناتجة عن تقويم الطور المتحكم به بواسطة الثايرستور
    عادةً ما تستخدم مصادر الطاقة التقليدية للطلاء الكهربائي تقنية التصحيح المتحكم فيه بالطور باستخدام الثايرستور. تتحكم هذه التقنية في جهد الخرج عن طريق ضبط زاوية إشعال الثايرستور، ولكن أثناء التشغيل، تسحب تيارًا نابضًا غير جيبي من شبكة الكهرباء، مما يؤدي إلى ظهور عدد كبير من التوافقيات ذات الرتب المنخفضة، مثل: التوافقية الخامسة، التوافقية السابعة، التوافقية الحادية عشرة، التوافقية الثالثة عشرة. تسبب هذه التوافقيات تشويهًا شديدًا لشكل موجة تيار الشبكة، مما يؤثر بالتالي على التشغيل المستقر لنظام توزيع الطاقة بأكمله.
  • التوافقيات الناتجة عن هيكل مصدر الطاقة التبديلي
    في السنوات الأخيرة، لتحسين الكفاءة وتقليل حجم المعدات، اعتمدت العديد من مصادر الطاقة للطلاء الكهربائي هيكل مصدر طاقة تحويلي (مقوم + عاكس IGBT). ومع ذلك، تستخدم هذه الأنظمة عادةً دوائر ترشيح مكثف في الواجهة الأمامية، مما يؤدي إلى خاصية نبضية كبيرة في تيار الإدخال، والتي تولد أيضًا محتوى توافقيًا عاليًا.
تأثير التوافقيات على أنظمة الطاقة
لا تؤثر التوافقيات الناتجة عن مصادر طاقة الطلاء الكهربائي على جودة الشبكة الكهربائية فحسب، بل قد تسبب أيضًا مخاطر متعددة على الإنتاج الصناعي.
  • 1

    ارتفاع درجة حرارة المعدات وتقليل العمر الافتراضي

    تسبب التيارات التوافقية خسائر إضافية في المعدات مثل المحولات والكابلات والمحركات، مما يؤدي إلى ارتفاع درجة حرارة المعدات، وتسريع شيخوخة العزل، وحتى تلف المعدات.
  • 2

    تداخل النظام الكهربائي

    تولد التوافقيات تداخلًا كهرومغناطيسيًا عالي التردد، مما يؤثر على أنظمة الاتصالات وأنظمة التحكم الآلي والمعدات الإلكترونية الدقيقة داخل الورشة. في الحالات الشديدة، يمكن أن يتسبب ذلك في أعطال أو فشل في النظام.
  • 3

    انخفاض معامل القدرة

    تعمل التوافقيات على تقليل معامل القدرة الكلي للنظام. عندما ينخفض معامل القدرة عن معيار شركة الكهرباء، قد تضطر المؤسسة إلى دفع غرامات إضافية على فاتورة الكهرباء.
  • 4

    هدر الطاقة ومخاطر السلامة

    التيارات التوافقية هي في الأساس طاقة غير فعالة، مما يزيد من استهلاك الطاقة في النظام وقد يتسبب في اهتزاز المحول، وزيادة الضوضاء، وحتى في الحالات القصوى، ارتفاع درجة الحرارة ومخاطر الحريق.
حلول معالجة التوافقيات في مصادر طاقة الطلاء الكهربائي
تشمل الطرق الشائعة لمعالجة التوافقيات في المجال الصناعي حاليًا ما يلي:
  • المرشحات السلبية
    تتكون المرشحات السلبية من مكونات مثل المحاثات والمكثفات. تمتص التوافقيات من خلال توفير مسار منخفض المعاوقة لتوافقيات محددة.

    المزايا

    • هيكل بسيط
    • تكلفة منخفضة
    • موثوقية عالية

    العيوب

    • حجم أكبر
    • فعال فقط للتوافقيات ذات الترتيب الثابت
    • قد يحدث رنين مع معاوقة النظام
  • مرشحات الطاقة النشطة (APF)
    تستخدم مرشحات الطاقة النشطة تقنية إلكترونيات الطاقة للكشف عن التوافقيات في الوقت الفعلي وتوليد تيارات تعويضية متساوية في المقدار ولكن معاكسة في الاتجاه لإلغاء التوافقيات.

    المزايا

    • قدرة تعويض ديناميكي قوية
    • يمكن أن يصل تأثير الترشيح إلى أكثر من 90%

    العيوب

    • تكلفة أعلى
    • السعة محدودة بأجهزة الطاقة
    • أكثر ملاءمة للتطبيقات ذات الطاقة الصغيرة والمتوسطة
  • تقنية التصحيح متعدد النبضات
    تقوم تقنية التصحيح متعدد النبضات بتحويل مصدر الطاقة ثلاثي الطور إلى مجموعات متعددة من الفولتية بزوايا طور مختلفة من خلال محول ذاتي لتحويل الطور، ثم يتم توفيرها لعدة جسور تصحيح على التوالي. تلغي التيارات التوافقية الناتجة عن جسور التصحيح المختلفة بعضها البعض داخل المحول، مما يقلل بشكل كبير من التيارات التوافقية المحقونة في شبكة الطاقة.

    المزايا

    • يثبط التوافقيات عند مصدر التصحيح، مما يوفر أداء تخفيف مستقر
    • لا يعتمد على معدات إلكترونيات طاقة معقدة، مما يضمن موثوقية عالية للنظام
    • يحسن معامل القدرة للنظام ويقلل من خطر رسوم الغرامات الكهربائية
    • مناسب لأنظمة الطاقة الصناعية عالية القدرة ذات التشغيل المستمر

    العيوب

    • استثمار أولي أعلى في المعدات
    • حجم ووزن أكبر للمعدات، مما يتطلب مساحة تركيب كافية

مبدأ عمل المحولات الذاتية المزاحة الطور والتصحيح متعدد النبضات

هيكل التصحيح متعدد النبضات

تشمل الهياكل الشائعة في أنظمة التصحيح متعدد النبضات:

  • تصحيح 12 نبضة
  • تصحيح 18 نبضة
  • تصحيح 24 نبضة

بأخذ نظام تصحيح 24 نبضة كمثال، يقوم المحول الذاتي المزاح للطور بتوليد مجموعات متعددة من الفولتية ثلاثية الطور بفروق طور محددة (عادةً **فرق طور 15 درجة**).
يتم تزويد هذه الفولتية على التوالي لعدة جسور تصحيح لعملية التصحيح.

مبدأ إلغاء التوافقيات

التيارات التوافقية الناتجة عن جسور التصحيح المختلفة، بسبب اختلاف أطوارها، تلغي بعضها البعض عند تراكبها على الجانب الأولي للمحول باستخدام القوة الدافعة المغناطيسية. على سبيل المثال:

  • التوافقي الخامس
  • التوافقي السابع
  • التوافقي الحادي عشر
  • التوافقي الثالث عشر

هذه التوافقيات الأدنى تضعف بشكل كبير داخل النظام، وما يدخل في النهاية إلى شبكة الكهرباء هو بشكل أساسي توافقيات أعلى ذات سعات أصغر (مثل التوافقي الثالث والعشرين والخامس والعشرين)، مما يقلل بشكل كبير من معدل التشوه التوافقي الكلي للنظام.

.anchors2 h4
المزايا التقنية للمحول الذاتي بإزاحة الطور
بالمقارنة مع حلول الترشيح التقليدية، تقوم هذه الطريقة بقمع التوافقيات من المصدر، ولذلك فهي مستخدمة على نطاق واسع في أنظمة الطاقة الصناعية الكبيرة.
  • قدرة ممتازة على قمع التوافقيات
    من خلال استخدام تقنية التصحيح متعدد النبضات، يمكن التحكم في إجمالي التشوه التوافقي للتيار (THDi) لتيار الإدخال للنظام عادةً ضمن نطاق 5% إلى 8%، مما يلبي متطلبات معايير جودة الطاقة.
  • ارتفاع معدل استغلال الطاقة الإنتاجية للمعدات
    تنقل المحولات الذاتية الطاقة من خلال مزيج من الاقتران الكهرومغناطيسي والتوصيل المباشر. مقارنة بالمحولات العازلة التقليدية، يمكن تقليل متطلبات سعتها بنسبة **80% أو أكثر** تقريبًا، مما يقلل من حجم المعدات ويحسن كفاءة النظام.
  • موثوقية هيكلية عالية
    يتكون هذا الحل بشكل أساسي من قلب حديدي وملفات وهيكل عازل، دون مكونات إلكترونية طاقة معقدة. لذلك، يتمتع بالمزايا التالية: قدرة عالية على التحمل الزائد، تشغيل مستقر، صيانة بسيطة. إنه مثالي لبيئة التشغيل المستمر عالي الطاقة في ورش الطلاء الكهربائي.
  • تحسين معامل القدرة للنظام
    بسبب تقليل المحتوى التوافقي، يتحسن معامل القدرة الإجمالي للنظام بشكل كبير، مما يساعد على تجنب غرامات معامل القدرة وتقليل تكاليف الكهرباء للشركة.
مجالات التطبيق النموذجية للمحول الذاتي بإزاحة الطور
تم استخدام أنظمة الطاقة المعتمدة على Multi-pulse rectification technology (phase-shifting autotransformer) على نطاق واسع في العديد من القطاعات الصناعية.
  • صناعة الطيران والدفاع
    معالجة سطح المكونات الرئيسية

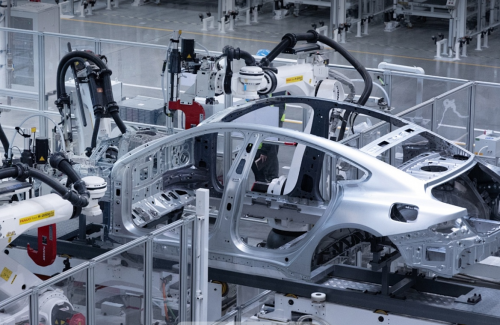

  • صناعة تصنيع السيارات
    الطلاء الكهربائي لأنظمة ABS، ممتصات الصدمات، جنوط الألمنيوم، إلخ.

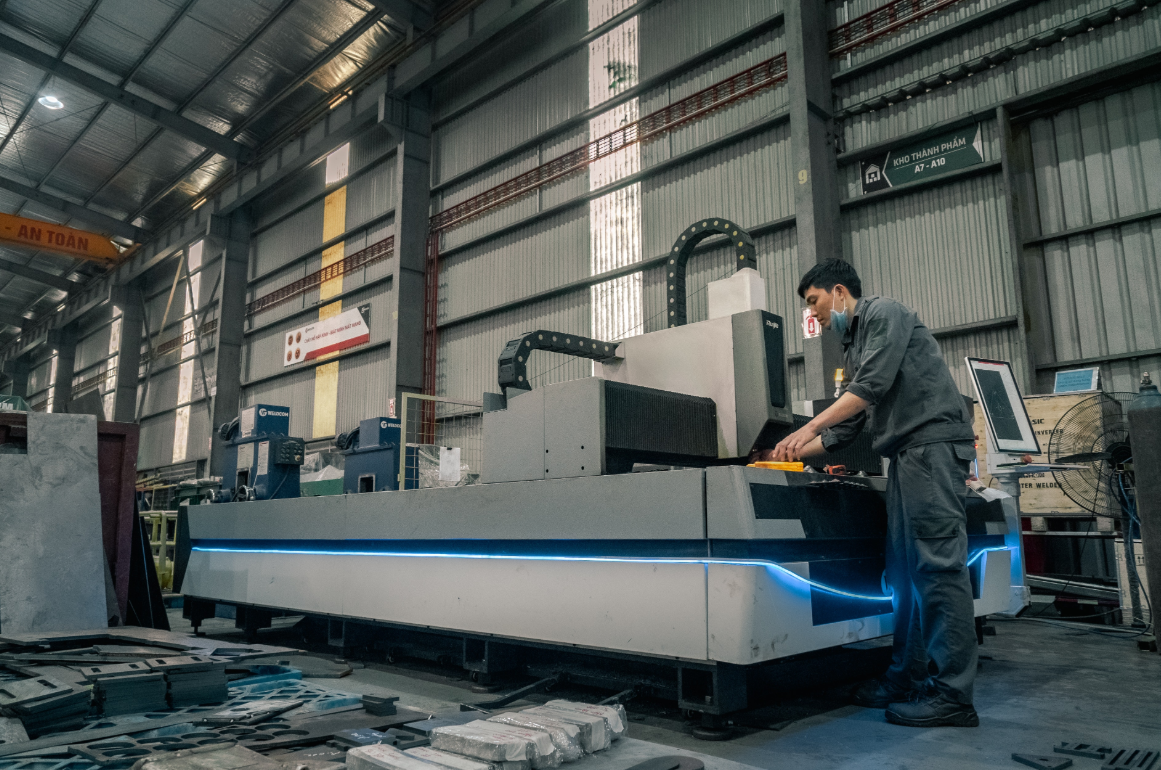

  • صناعة الآلات والمعدات
    تقوية سطح آلات البناء ومعدات التعدين
  • صناعة الصلب وبناء السفن
    خطوط الإنتاج المستمر للطلاء الكهربائي وتصنيع المكونات الكبيرة

استنتاج

تنشأ التوافقيات الناتجة عن مصادر طاقة الطلاء الكهربائي بشكل أساسي من مرحلة التصحيح، وهي عامل مهم يؤثر على جودة الطاقة الصناعية.

من خلال استخدام **تقنية التصحيح متعدد النبضات ومحول ذاتي لتحويل الطور**، يمكن تحقيق قمع نشط للتوافقيات على جانب مصدر الطاقة. تلغي التوافقيات الناتجة عن جسور التصحيح المختلفة بعضها البعض داخل النظام، مما يقلل بشكل كبير من التيار التوافقي الداخل إلى شبكة الكهرباء.

يقدم هذا الحل المزايا التالية:

  • 1. تخفيف عالي الكفاءة للتوافقيات
  • 2. موثوقية عالية
  • 3. معامل قدرة عالي
  • 4. قابل للتطبيق في السيناريوهات الصناعية عالية الطاقة

لذلك، في تطبيقات مصادر الطاقة المستمرة عالية الطاقة مثل الطلاء الكهربائي والتحليل الكهربائي وعلم المعادن، أصبح **حل التصحيح متعدد النبضات مع المحول الذاتي لتحويل الطور** مسارًا تكنولوجيًا مهمًا لتحسين جودة الطاقة وتحقيق الإنتاج الأخضر.
