تطوير أنظمة الطاقة الجوية وأهمية محولات 400 هرتز

مع استمرار تطور معدات الطيران والأنظمة الإلكترونية العسكرية، يجب أن تلبي أنظمة إمداد الطاقة المحمولة جواً في الوقت نفسه متطلبات حاسمة متعددة، بما في ذلك **كثافة الطاقة العالية، والموثوقية العالية، والقدرة على التكيف مع البيئات القاسية**.
تعتمد العديد من الأجهزة الحيوية في الطائرات الحديثة، مثل رادارات الطائرات، وأنظمة الاتصالات، وأنظمة الملاحة، على مصدر طاقة مستقر وموثوق.

في أنظمة الطاقة التقليدية، تؤدي مصادر الطاقة بتردد 50 هرتز أو 60 هرتز إلى أن تكون المحولات ذات أحجام كبيرة نسبياً وأوزان عالية بسبب انخفاض ترددها، مما لا يسهم في التصميم المصغر وخفيف الوزن لمعدات الطيران.
وبالتالي، أصبحت **أنظمة الطاقة متوسطة التردد 400 هرتز** تدريجياً معياراً هاماً لأنظمة طاقة الطيران، حيث تعمل محولات 400 هرتز كمعدات أساسية حاسمة لتحويل الجهد والعزل الكهربائي داخل هذه الأنظمة.

من خلال زيادة تردد التشغيل، يمكن لمحولات 400 هرتز

استفسار عن منتج أو حل

التحديات التقنية الرئيسية في أنظمة الطاقة الجوية

تواجه معدات الطيران والمعدات العسكرية الحديثة عدة تحديات رئيسية في تصميم أنظمة الطاقة.

1

القدرة على التكيف مع البيئات القاسية

يجب أن تعمل معدات الطيران والعسكرية بشكل مستقر في بيئات ذات درجات حرارة عالية، ودرجات حرارة منخفضة، وارتفاعات عالية، واهتزازات قوية، ورذاذ ملحي. لذلك، يجب أن يتمتع نظام الطاقة بموثوقية عالية وتحمل للأخطاء لضمان التنفيذ السلس للمهام الحرجة.
2

كثافة طاقة عالية وضغط إدارة حرارية

مع تطبيق أجهزة طاقة جديدة مثل كربيد السيليكون (SiC)، تزداد كثافة الطاقة في أنظمة الطاقة باستمرار، ولكن هذا يجلب أيضًا متطلبات إدارة حرارية أعلى. أصبح الحفاظ على أداء جيد لتبديد الحرارة ضمن مساحة محدودة قضية حاسمة في تصميم أنظمة الطاقة في الطيران.
3

متطلبات الاستجابة الديناميكية وجودة الطاقة

تستهلك رادارات الطائرات وأجهزة الإطلاق الكهرومغناطيسية والأحمال النبضية الأخرى كميات كبيرة من الطاقة بشكل فوري أثناء التشغيل. يتطلب ذلك أن يتمتع نظام إمداد الطاقة بقدرة استجابة ديناميكية فائقة السرعة لمنع تقلبات الجهد من التداخل مع أنظمة الملاحة والاتصالات والتحكم.
4

قيود الحجم والوزن

في قطاع الطيران، يؤثر وزن المعدات بشكل مباشر على كفاءة استهلاك الوقود وسعة الحمولة. تستخدم محولات الطاقة التقليدية ذات التردد الصناعي قلوبًا من فولاذ السيليكون، والتي تكون محدودة بكثافة التدفق المغناطيسي منخفض التردد، مما يتطلب مساحات مقطعية كبيرة للقلب. يؤدي هذا إلى هيكل عام ضخم، مما يعيق التصميم خفيف الوزن للمعدات المحمولة جواً.

مبدأ العمل والمزايا التقنية لمحول 400 هرتز

المبدأ الأساسي لمحول 400 هرتز

يرتبط حجم المحول ارتباطًا وثيقًا بتردد تشغيله. في تصميم المحولات، تكون مساحة المقطع العرضي للقلب عادةً متناسبة مع تردد التشغيل.
لذلك، عند زيادة تردد التشغيل من 50 هرتز أو 60 هرتز إلى 400 هرتز، يمكن تقليل حجم القلب المطلوب بشكل كبير.

في نظام طاقة الطيران النموذجي، تتضمن عملية تحويل الطاقة عادةً الخطوات التالية:

1. تقويم مصدر طاقة التيار المستمر على متن الطائرة (مثل 28 فولت أو 270 فولت تيار مستمر) أو طاقة التيار المتردد المحولة التردد.
2. توليد مصدر طاقة تيار متردد ثابت بتردد 400 هرتز باستخدام تقنية تعديل عرض النبضة (PWM) عبر عاكس.
3. يقوم **محول 400 هرتز** بتنظيم الجهد (مثل الرفع إلى 115 فولت/200 فولت) وتوفير العزل الكهربائي.

من خلال هذا الهيكل، يضطلع محول 400 هرتز في الوقت نفسه بالوظائف الهامة **لتحويل الجهد، وعزل النظام، وتثبيت جودة الطاقة** أثناء عملية تحويل الطاقة.

المواد المغناطيسية والتحسين الهيكلي

لاستيعاب ترددات التشغيل الأعلى، تستخدم محولات 400 هرتز عادةً المواد والتقنيات التالية:

1. هيكل رقائقي من صفائح الفولاذ السيليكوني الرقيقة (سمك حوالي 0.1–0.2 مم)
2. مواد قلب من السبائك غير المتبلورة
3. مواد فيريتية منخفضة الفقد

تمتلك هذه المواد نفاذية مغناطيسية عالية وفقدان تيار دوامي منخفض، مما يحسن بشكل كبير كفاءة المحول ويقلل من توليد الحرارة.

.anchors2 h4

مزايا محولات 400 هرتز مقارنة بمحولات التردد الصناعي

بالمقارنة مع محولات 50 أو 60 هرتز التقليدية، توفر محولات 400 هرتز مزايا تقنية واضحة في أنظمة الطاقة الجوية.

حجم ووزن مخفضان بشكل كبير

نظرًا لتردد التشغيل الأعلى، يمكن تقليل حجم قلب محول 400 هرتز بشكل كبير، مما يحقق عادةً: انخفاضًا في الحجم بنسبة 30%–50% تقريبًا، وانخفاضًا في الوزن بنسبة 20%–40% تقريبًا. وهذا أمر بالغ الأهمية لتقليل وزن الطائرة وزيادة الحمولة.
كثافة طاقة أعلى

يسمح تردد التشغيل الأعلى بنقل طاقة أكبر لكل وحدة حجم، مما يزيد بشكل كبير من كثافة الطاقة في نظام الطاقة ويلبي متطلبات إمداد الطاقة للأحمال عالية الطاقة مثل معدات الرادار والطاقة الموجهة.
كفاءة أعلى وخسائر أقل

Through optimized magnetic core materials and structural design, the efficiency of a 400Hz transformer can typically reach over 95%, while no-load losses are also significantly reduced, thus alleviating the system's thermal management pressure.

أداء استجابة ديناميكية ممتاز

The dynamic response speed of a 400Hz power supply system is significantly better than that of a mains frequency power supply. Voltage regulation time can typically be controlled within milliseconds, effectively suppressing voltage fluctuations caused by pulse loads.
أداء أفضل للعزل الكهربائي والتوافق الكهرومغناطيسي

يمكن لمحول 400 هرتز تحقيق عزل كهربائي صارم بين المدخلات والمخرجات، مع توفير بعض القمع للتداخل الكهرومغناطيسي من شبكة الكهرباء، مما يحسن التوافق الكهرومغناطيسي (EMC) للنظام والسلامة العامة.

مجالات التطبيق النموذجية لمحولات 400 هرتز

بفضل كثافة القدرة العالية والموثوقية العالية، تُستخدم محولات 400 هرتز على نطاق واسع في العديد من أنظمة الطاقة المتقدمة.

أنظمة الطاقة المحمولة جواً

في أنظمة المحولات الثابتة للفضاء الجوي (ASI)، تُستخدم محولات 400 هرتز لتحويل الطاقة الجوية إلى **تيار متردد قياسي 115 فولت/200 فولت 400 هرتز**، مما يوفر طاقة مستقرة لأنظمة التحكم في الطيران وأنظمة الملاحة ومعدات الاتصالات.

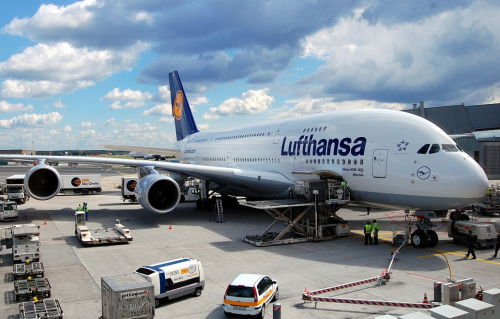

الدعم الجوي الأرضي

عادةً ما تستخدم معدات الطاقة الأرضية في المطارات مصادر طاقة ثابتة بتردد 400 هرتز لتوفير الطاقة للمعدات الموجودة على متن الطائرات المتوقفة. تلعب محولات 400 هرتز دورًا حاسمًا في تحويل الجهد والعزل داخل هذه الوحدات.
المعدات العسكرية والأنظمة الخاصة

المعدات العسكرية والأنظمة الخاصة
معدات اختبار صناعية عالية الدقة

في مجالات مثل تصنيع أشباه الموصلات، ومعدات اختبار إمدادات الطاقة، ومعدات التصوير الطبي، تُستخدم أنظمة إمداد الطاقة بتردد 400 هرتز أيضًا لبناء إمدادات طاقة اختبار عالية الاستقرار.

اتجاهات تطوير تكنولوجيا إمدادات الطاقة بتردد 400 هرتز

مع التقدم في تكنولوجيا إلكترونيات القدرة، تستمر أنظمة إمداد الطاقة بتردد 400 هرتز في التطور.

أولاً، يتجه تردد التشغيل لأنظمة الطاقة نحو ترددات أعلى، مثل 800 هرتز أو أكثر، لتقليل حجم المكونات المغناطيسية بشكل أكبر. ثانياً، مع تطبيق أجهزة القدرة المصنوعة من كربيد السيليكون (SiC) ونيتريد الغاليوم (GaN)، ستتحسن كفاءة وكثافة الطاقة لأنظمة الإمداد بشكل أكبر.

علاوة على ذلك، ستدمج أنظمة إمداد الطاقة المستقبلية تدريجياً **تقنيات المراقبة الذكية والتنبؤ بالأعطال**، مما يحسن موثوقية النظام وكفاءة الصيانة من خلال المراقبة الفورية لحالة المعدات.

استنتاج

في أنظمة الطاقة الفضائية والعسكرية، تحقق **محولات 400 هرتز** تحسينًا شاملاً في تصغير حجم المعدات، وكثافة الطاقة العالية، والموثوقية العالية من خلال زيادة تردد التشغيل.

بالمقارنة مع محولات التردد الكهربائي التقليدية، تتمتع محولات 400 هرتز بمزايا كبيرة في الحجم والوزن، والكفاءة، والاستجابة الديناميكية، وأداء التوافق الكهرومغناطيسي، مما يجعلها مكونًا أساسيًا حاسمًا في أنظمة الطاقة الفضائية الحديثة.

مع تطور المواد الجديدة وأجهزة الطاقة المبتكرة، ستلعب تقنية إمداد الطاقة بتردد 400 هرتز ومحولات 400 هرتز دورًا أكثر أهمية في مستقبل الفضاء، والإلكترونيات القوية، والمعدات الصناعية عالية المستوى.
