منتجات التوافق الكهرومغناطيسي/تداخل الترددات الراديوية

مقدمة منهجية للمبادئ الأساسية وأهمية التوافق الكهرومغناطيسي (EMC)، مع تحديد استراتيجيات التحكم في مصادر التداخل، وحجب مسارات النقل، وحماية الأجهزة الحساسة، مع التركيز على الدور الحاسم لمرشحات التوافق الكهرومغناطيسي في تحسين موثوقية النظام والامتثال التنظيمي.

نظرة عامة على الحل المشكلات التي تحتاج إلى حل الحلول ما هو EMC Filter وظائف EMC Filter مزايا EMC Filter مجالات التطبيق استنتاج المنتجات ذات الصلة

نظرة عامة على التوافق الكهرومغناطيسي (EMC)

التوافق الكهرومغناطيسي (EMC) يشير إلى قدرة المعدات أو الأنظمة الإلكترونية على العمل بشكل صحيح في بيئتها الكهرومغناطيسية دون التسبب في اضطراب كهرومغناطيسي غير مقبول لأي شيء في تلك البيئة.

ينقسم التوافق الكهرومغناطيسي (EMC) إلى التداخل الكهرومغناطيسي (EMI) والحساسية الكهرومغناطيسية (EMS).

مع التطور السريع للتكنولوجيا الإلكترونية، وزيادة تكامل الأجهزة، وتوسع ترددات التشغيل إلى نطاقات أعلى، أصبحت البيئة الكهرومغناطيسية أكثر تعقيدًا.

برزت مشكلات التوافق الكهرومغناطيسي (EMC) كعنق زجاجة حاسم يحد من البحث والتطوير والإنتاج والتطبيق للمعدات الإلكترونية. قد لا تؤدي هذه المشكلات فقط إلى تدهور الأداء وخلل وظيفي، بل قد تسبب أيضًا حوادث سلامة.

استفسار عن منتج أو حل

التحديات الرئيسية للتوافق الكهرومغناطيسي

توجد مشكلات EMC في العديد من الصناعات مثل مركبات الطاقة الجديدة والمعدات الطبية وأجهزة الاتصالات والأتمتة الصناعية ومحركات التردد المتغير والطاقة المتجددة وأنظمة تخزين الطاقة والإضاءة وأنظمة التدفئة والتهوية وتكييف الهواء.

1

مشاكل التداخل الموصل البارزة في مصادر الطاقة التبديلية عالية التردد

تُستخدم مصادر الطاقة عالية التردد ذات التبديل على نطاق واسع في معدات شحن المركبات الكهربائية الجديدة، وعاكسات تخزين الطاقة، ومصادر الطاقة الصناعية. أثناء عملية التبديل، يتم توليد ضوضاء كبيرة في الوضع التفاضلي والوضع المشترك، والتي تنتشر إلى شبكة الكهرباء عبر خطوط الطاقة، مما يؤدي بسهولة إلى انبعاثات موصلة مفرطة والتداخل مع تشغيل المعدات الأخرى.
2

مناعة غير كافية للمعدات في البيئات الكهرومغناطيسية المعقدة

في الأتمتة الصناعية والمعدات الطبية وأنظمة الاتصالات، غالبًا ما تتعايش المعدات مع مصادر تداخل قوية مثل محولات التردد ومحركات المحركات. يمكن أن يدخل الضوضاء الكهرومغناطيسية إلى النظام عبر خطوط الطاقة أو الاقتران المكاني، مما يؤثر على التشغيل المستقر لوحدات التحكم والإشارات.
3

مشكلات الاقتران الكهرومغناطيسي في الأنظمة الإلكترونية عالية الكثافة

يؤدي التصغير والتكامل العالي للمعدات إلى زيادة كثافة خطوط الطاقة والإشارات الداخلية، مما يسهل توليد التداخل المتبادل والاقتران الكهرومغناطيسي، مما يؤدي إلى زيادة ضوضاء النظام، وانخفاض جودة الإشارة، والتأثير على استقرار المعدات.
4

متطلبات الاعتماد واللوائح المتعلقة بالتوافق الكهرومغناطيسي (EMC) المتزايدة الصرامة

يجب أن تفي المعدات الإلكترونية بمعايير التوافق الكهرومغناطيسي (EMC) الصارمة، مثل اختبارات الانبعاثات الموصلة والحصانة. إذا لم يتم النظر بشكل كامل في مشكلات التوافق الكهرومغناطيسي أثناء مرحلة التصميم، فغالبًا ما تكون هناك حاجة إلى تصحيحات متعددة، مما يزيد من تكاليف البحث والتطوير ويؤخر وقت طرح المنتج في السوق.

استراتيجيات عامة لحل مشكلات EMC

تشمل طرق معالجة EMC الشائعة في التطبيقات الصناعية الفئات التالية:

التحكم في مصادر التداخل

من خلال تحسين اختيار المكونات وتصميم الدائرة الأساسي، تقليل التغيرات الجذرية في الطاقة الكهرومغناطيسية عند المصدر، وتحقيق “الوقاية قبل حدوث المشكلات”.

تحسين المكونات

استخدام مكونات منخفضة الضوضاء ودوائر فصل لتقليل تقلبات التيار العابرة.

تشكيل الموجة

ضبط مقاومة محرك المفتاح أو إضافة مخازن RC يبطئ dv/dt لقمع التذبذبات عالية التردد.

تشتت الطاقة

تطبيق تقنية الطيف المنتشر لتعديل الساعة، وتوزيع طاقة الذروة بالتساوي على نقاط تردد محددة.
حجب مسار الانتشار

إنشاء حواجز مادية أو كهربائية على طول مسار نقل الطاقة الكهرومغناطيسية، وقطع مسارات الاقتران الإشعاعي والتوصيلي من خلال تقنيات التدريع والتأريض.

التدريع المادي

استخدام مواد عالية التوصيل أو عالية النفاذية لتغليف الهياكل والكابلات، والقضاء على تداخل الاقتران المكاني.

بناء التأريض

التمييز بين التأريض أحادي النقطة للترددات المنخفضة والتأريض متعدد النقاط للترددات العالية، وضمان استمرارية مستوى التأريض لتقليل مقاومة التأريض.

مطابقة المعاوقة

يؤدي تأريض وتحسين مسارات العودة للإشارات عالية السرعة إلى تقليل تأثيرات هوائي الحلقة بشكل كبير.
حماية المعدات الحساسة

من خلال بناء حواجز انتقائية للتردد في منافذ الطاقة والإشارة، يتم تعزيز مناعة المعدات، مما يضمن التشغيل المستقر في البيئات الكهرومغناطيسية المعقدة.

تنقية مصدر الطاقة

تركيب مرشحات عند مدخل الطاقة للوحدات الحساسة لمنع الضوضاء المنقولة من مصدر الطاقة بشكل فعال.

حماية الإشارة

اعتماد ترشيح متمايز للإشارات ذات السرعات المختلفة: استخدام ترشيح RC منخفض التمرير للإشارات منخفضة السرعة ومحاثات الوضع المشترك للإشارات عالية السرعة.

العزل المكاني

تنفيذ التدريع المحلي والعزل المادي للدوائر أو الوحدات الحساسة لمنع تداخل الاقتران في المجال القريب.

ما هو مرشح التوافق الكهرومغناطيسي (EMC)؟

مرشح التوافق الكهرومغناطيسي (EMC) هو مكون إلكتروني رئيسي يُستخدم لقمع التداخل الكهرومغناطيسي في المعدات الإلكترونية.

يتكون بشكل أساسي من مكونات سلبية مثل المحاثات والمكثفات والمقاومات، مستخدمًا خصائص استجابة هذه المكونات للإشارات ذات الترددات المختلفة لتحقيق ترشيح انتقائي للتردد.

وظيفته الأساسية هي بناء حاجز انتقائي للتردد على طول مسار انتشار التداخل، مما يقمع بشكل فعال التداخل الكهرومغناطيسي المُوصل (EMI)، وبالتالي ضمان أن المعدات لا تتداخل مع غيرها ولا تتعرض للتداخل من غيرها.

في البيئات الكهرومغناطيسية المعقدة عالية التردد، مثل قطاعات الطاقة الجديدة والإلكترونيات automotive والأتمتة الصناعية، أصبحت مرشحات EMC مكونًا حاسمًا لاجتياز المنتجات لشهادات المعايير الدولية مثل CISPR و IEC.

الوظائف الرئيسية لـ EMC Filter

يقوم EMC Filter بقمع التداخل الموصل في كلا الاتجاهين وتحسين نقاء الإشارة، مما يضمن التشغيل المستقر للمعدات ويساعد المنتجات على الامتثال لمعايير EMC.

قمع الانبعاثات الخارجية من مصادر التداخل

موصول على التوالي عند مدخل خط الطاقة أو الإشارة، يقوم المرشح بقمع الضوضاء عالية التردد الناتجة عن مصادر الطاقة التبديلية الداخلية، ومحركات المحركات، والدوائر الرقمية، وما إلى ذلك، مما يمنع توصيلها إلى شبكة الكهرباء عبر خط الطاقة والتأثير على المعدات الأخرى. خاصة مع الاستخدام الواسع لمصادر الطاقة التبديلية، يكاد يكون من المستحيل تلبية حدود الانبعاثات الموصلة وفقًا لـ CISPR 32 أو CISPR 11 بدون مرشحات.
حماية الدوائر الحساسة من التداخل الخارجي

يمكن للاضطرابات الخارجية للشبكة، مثل الارتفاعات المفاجئة والتوافقيات والضوضاء ذات الترددات الراديوية، أن تدخل إلى المعدات عبر خطوط الطاقة. تعمل مرشحات التوافق الكهرومغناطيسي (EMC)، بخصائصها كمرشحات تمرير منخفض، على حجب التداخل عالي التردد، مما يضمن التشغيل المستقر لدوائر التحكم اللاحقة وأجهزة الاستشعار ومحولات التناظري إلى الرقمي (ADC) والوحدات الحساسة الأخرى.
تحقيق نقل إشارة نظيف

في أنظمة الاتصالات وجمع البيانات، تعمل المرشحات على تقليل تشويه الإشارة وتداخل الضوضاء، وتحسين نسبة الإشارة إلى الضوضاء، وضمان سلامة البيانات وموثوقية النظام.
الامتثال للمتطلبات التنظيمية وشهادات الاعتماد

توجد في العديد من البلدان معايير إلزامية للتوافق الكهرومغناطيسي (EMC) للمنتجات الإلكترونية (مثل FCC وCE وCCC). يُعد استخدام مرشحات EMC المناسبة أمرًا ضروريًا لاجتياز المنتجات للاختبارات ودخول السوق بنجاح.

مزايا EMC Filter

بفضل سهولة التركيب وكفاءة قمع الضوضاء والتكيف العالي مع البيئة، يوفر EMC Filter حلولاً شاملة لقمع EMI والحماية من EMS.

بسيط ومريح في الاستخدام

يتم توصيل الفلتر مباشرة على التوالي في الدائرة. تتوفر طرق توصيل متعددة لتناسب الاحتياجات المختلفة، مما يجعل التركيب بسيطًا وسريعًا. خلال مرحلة التحقق من اختبار التوافق الكهرومغناطيسي (EMC)، يمكن استبداله بسرعة، مما يسهل الاختبار، ويوفر الوقت، ويحسن الكفاءة.
قمع فعال للتداخل الكهرومغناطيسي

يمكنه قمع الضوضاء التفاضلية والمشتركة في وقت واحد، مما يوفر قمعًا ممتازًا للتداخل عبر نطاق ترددي واسع ويقلل بشكل كبير من الانبعاثات الموصلة.
أشكال متنوعة، قابلية انتقائية عالية

سواء كان الأمر يتعلق بتقييم الطاقة، أو شكل التركيب، أو طريقة التوصيل، يمكن اتخاذ الخيارات بناءً على الاحتياجات الفعلية للعميل. يمكن العثور على منتجات مناسبة للتطبيقات التي تتراوح من لوحات الدوائر المطبوعة إلى الآلات الكاملة.

قدرة تكيف بيئي قوية

في معظم الحالات، تتميز بغلاف معدني كحامل، مع حشو الجزء الداخلي بمركب تغليف إلكتروني. وهذا يسمح لها بالعمل بثبات في البيئات الصناعية القاسية ذات نطاقات درجات الحرارة الواسعة والرطوبة العالية والاهتزاز، كما يمكنها العمل في البيئات الكهرومغناطيسية المعقدة.
حل متعدد الاستخدامات لمشاكل التوافق الكهرومغناطيسي

تتكون مرشحات التوافق الكهرومغناطيسي (EMC) عمومًا من مكونات متعددة تشكل وحدات ترشيح متعددة المراحل. لذلك، لا تلعب دورًا رئيسيًا في حل مشكلات الانبعاثات الموصلة والمشعة فحسب، بل تساهم أيضًا في حل مشكلات الحساسية الكهرومغناطيسية (EMS) مثل المناعة المشعة والموصلة، والتفريغ الكهروستاتيكي (ESD)، والارتفاعات المفاجئة.

مجالات التطبيق النموذجية لـ EMC Filter

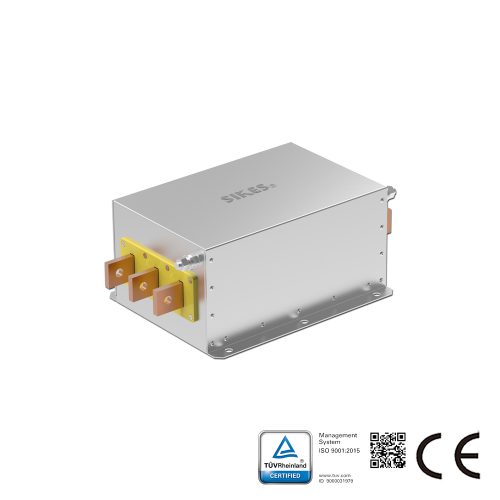

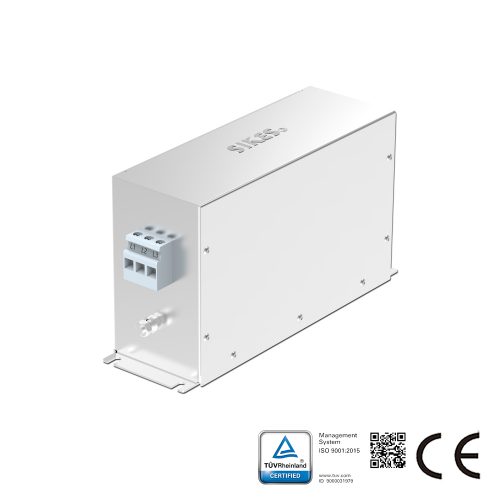

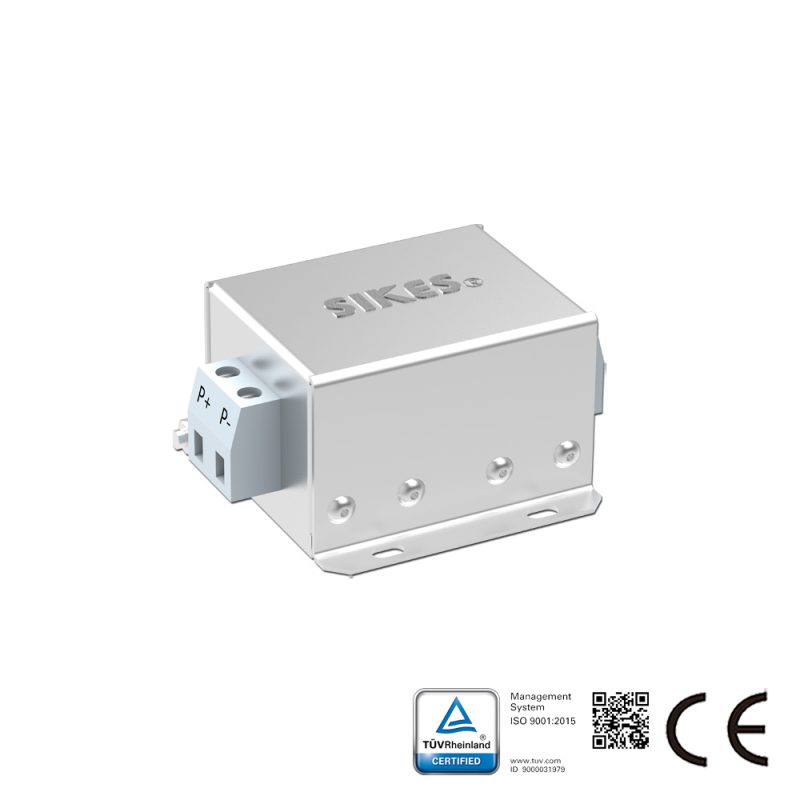

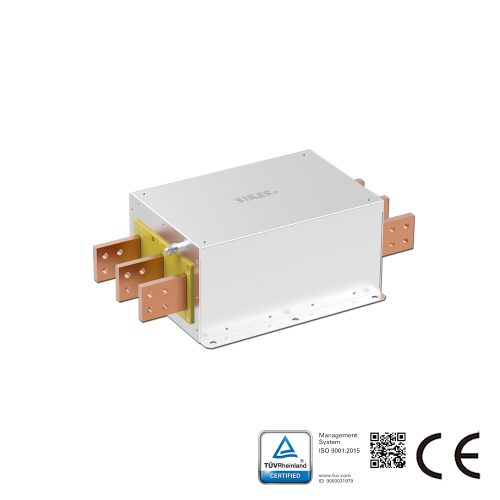

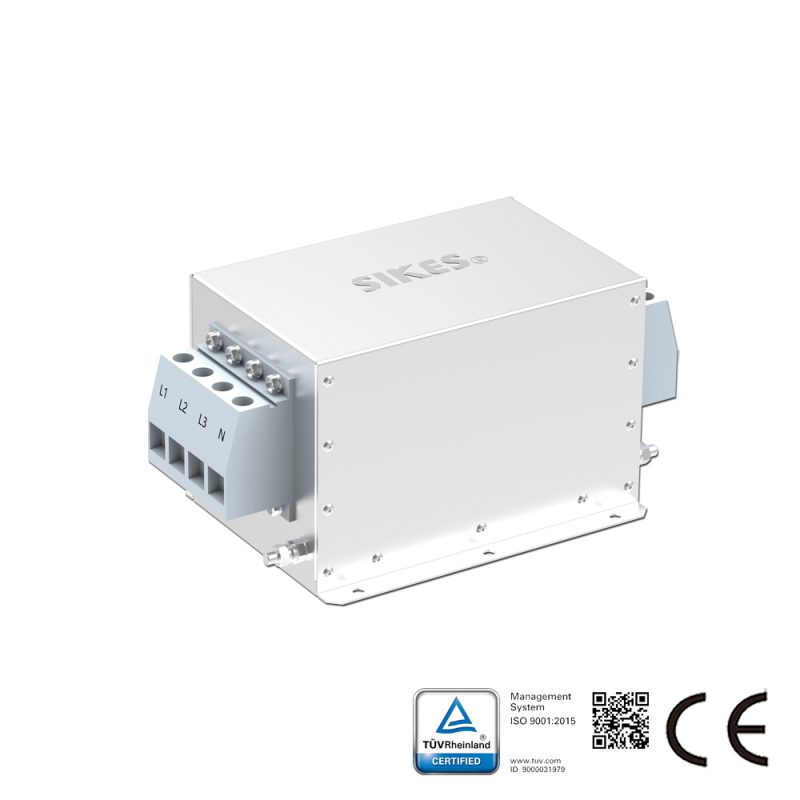

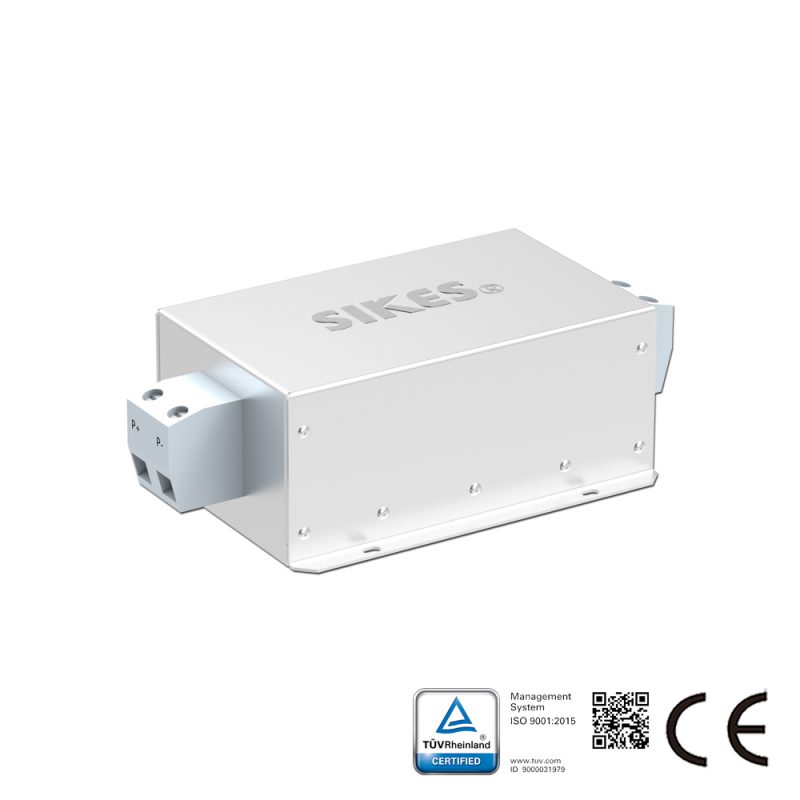

استنادًا إلى تحديات EMC في مختلف الصناعات وسيناريوهات التطبيق، قامت شركتنا بتطوير عدة سلاسل من منتجات EMC Filter.

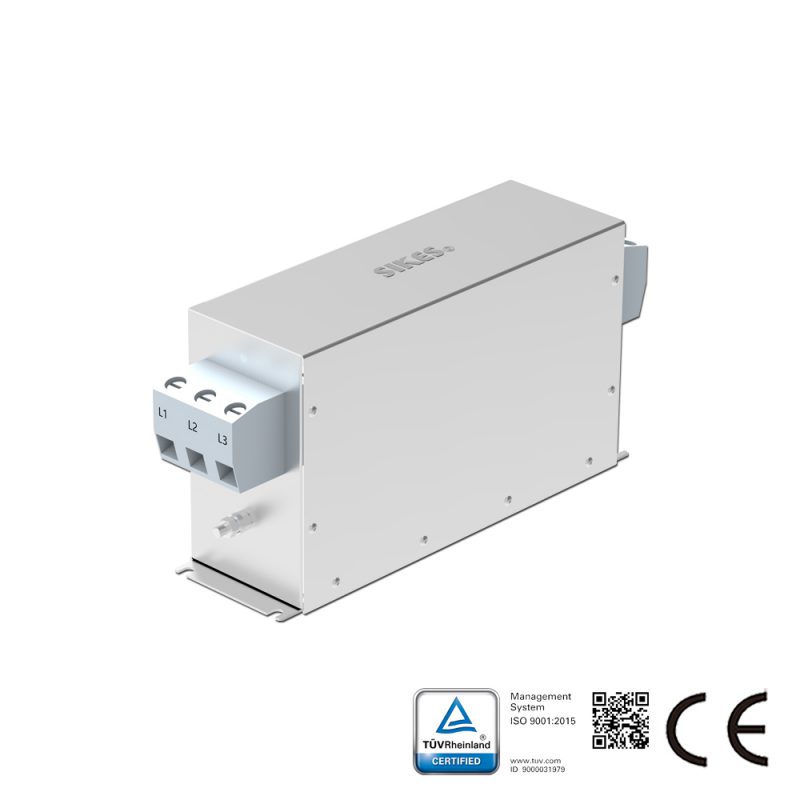

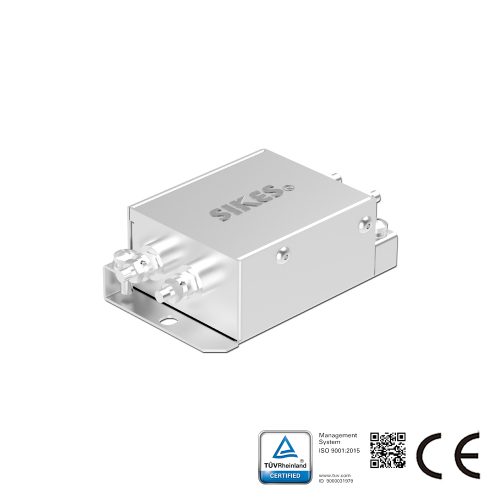

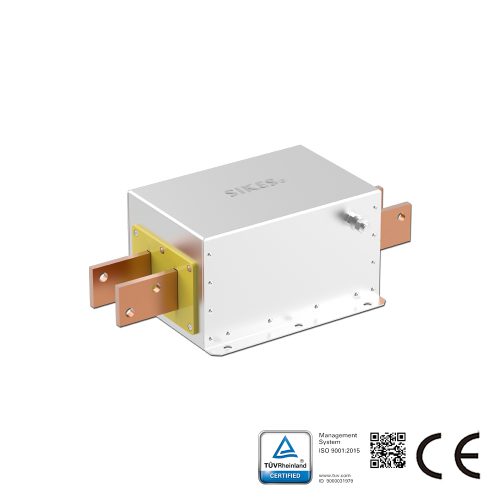

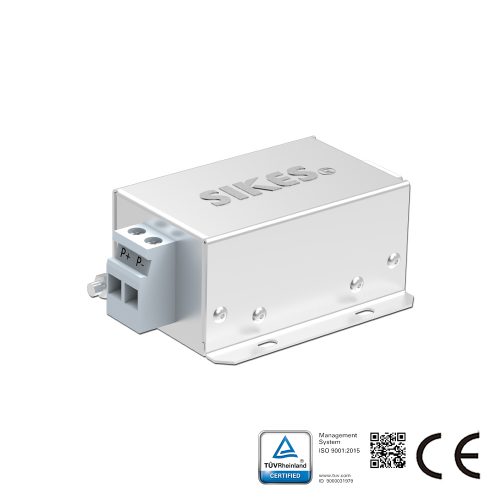

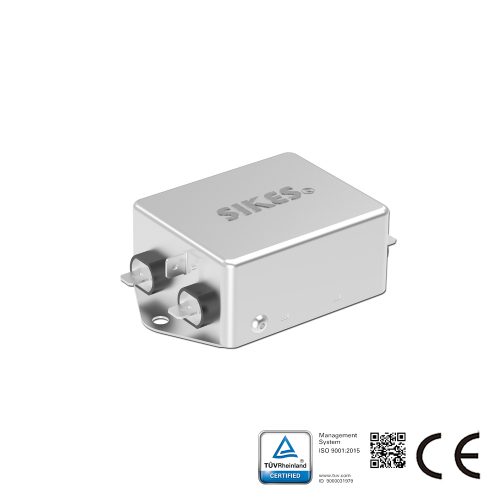

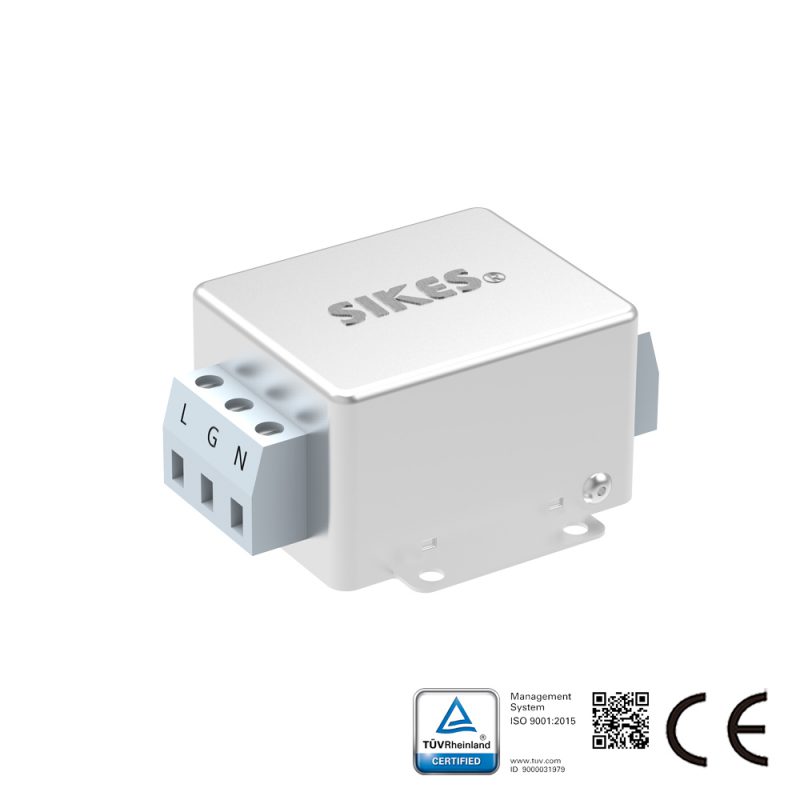

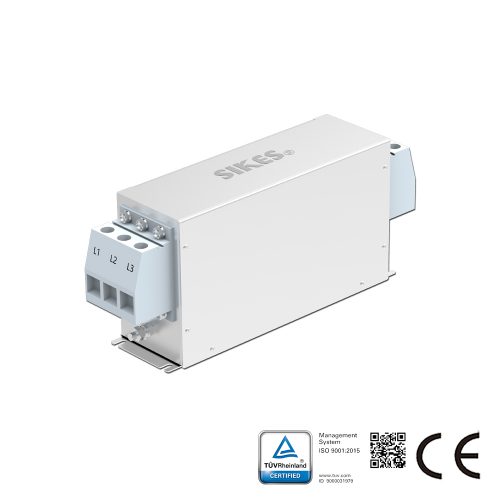

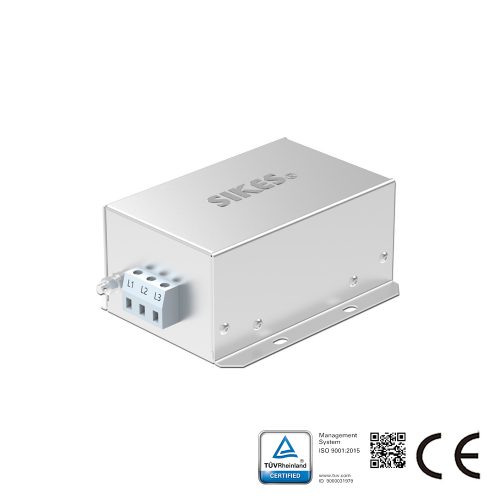

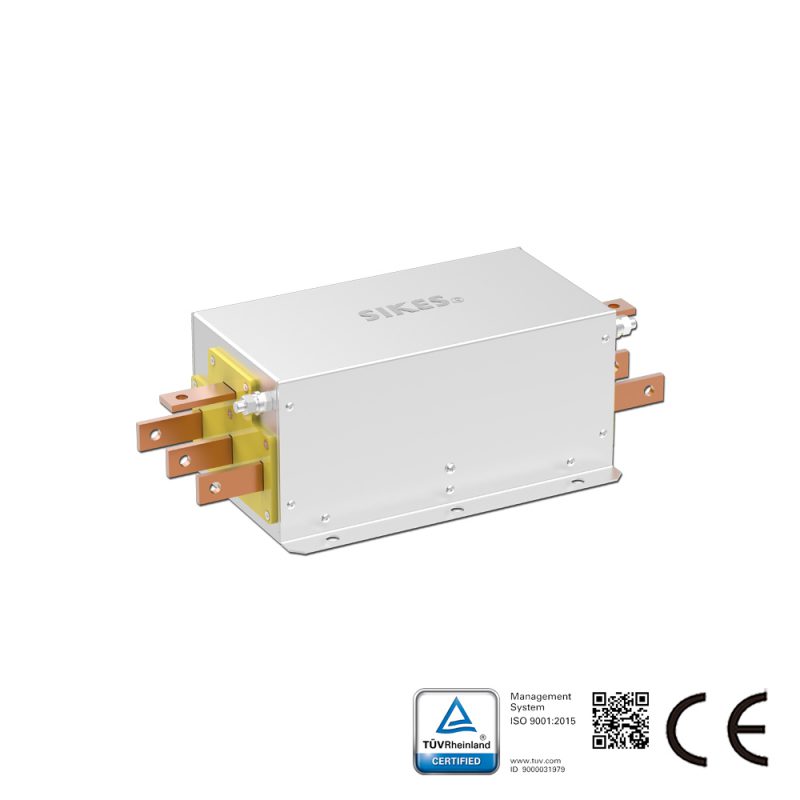

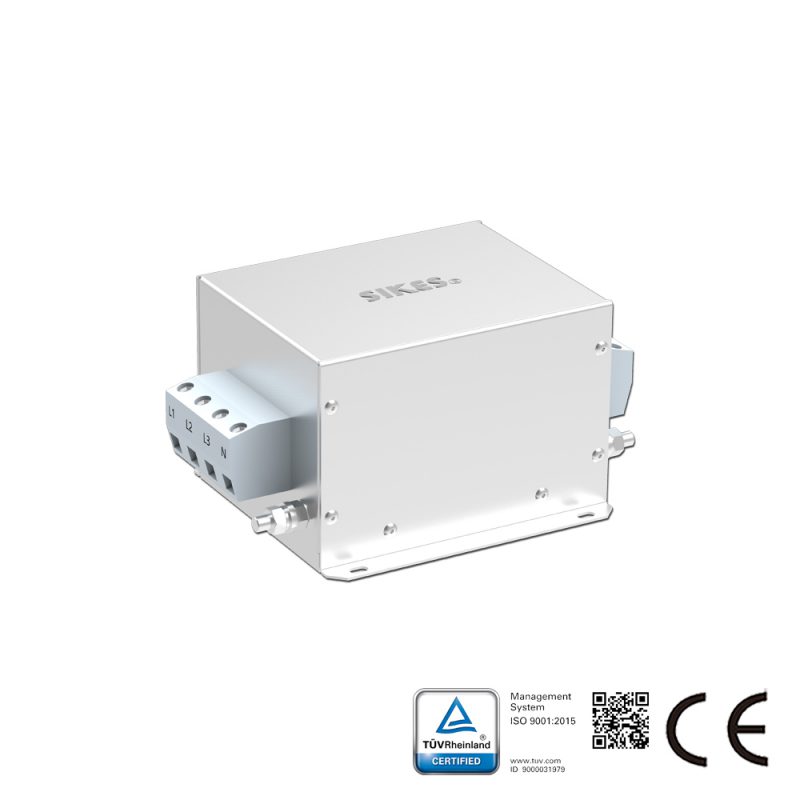

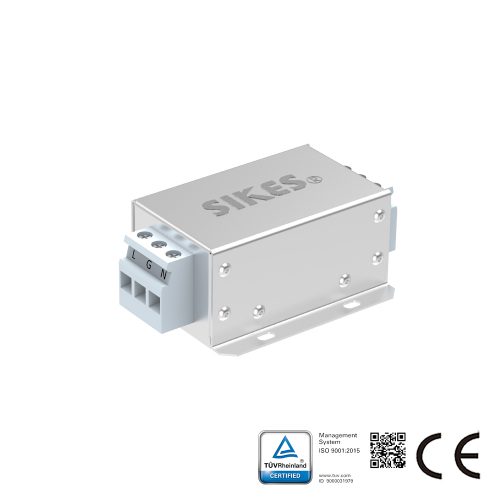

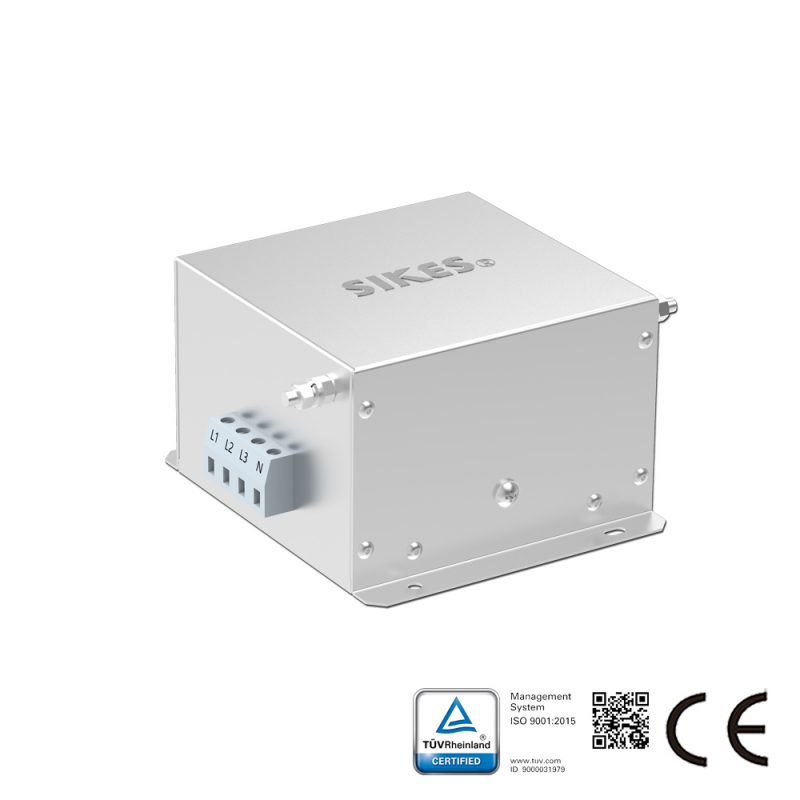

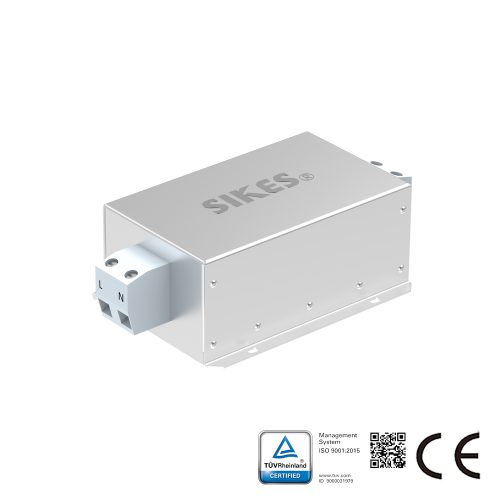

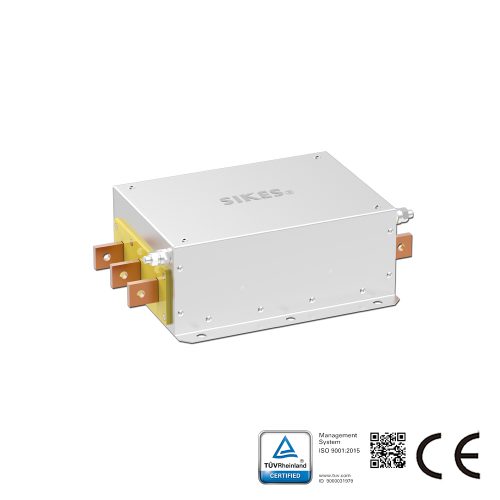

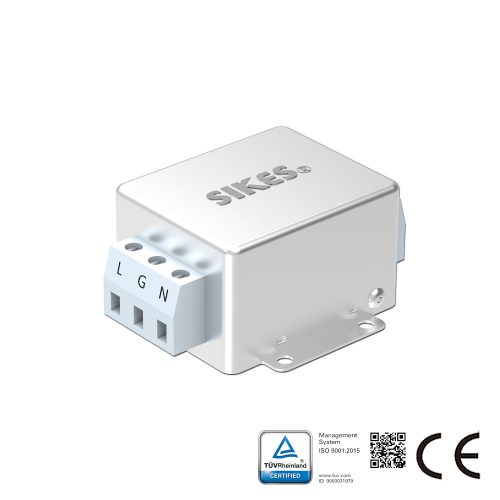

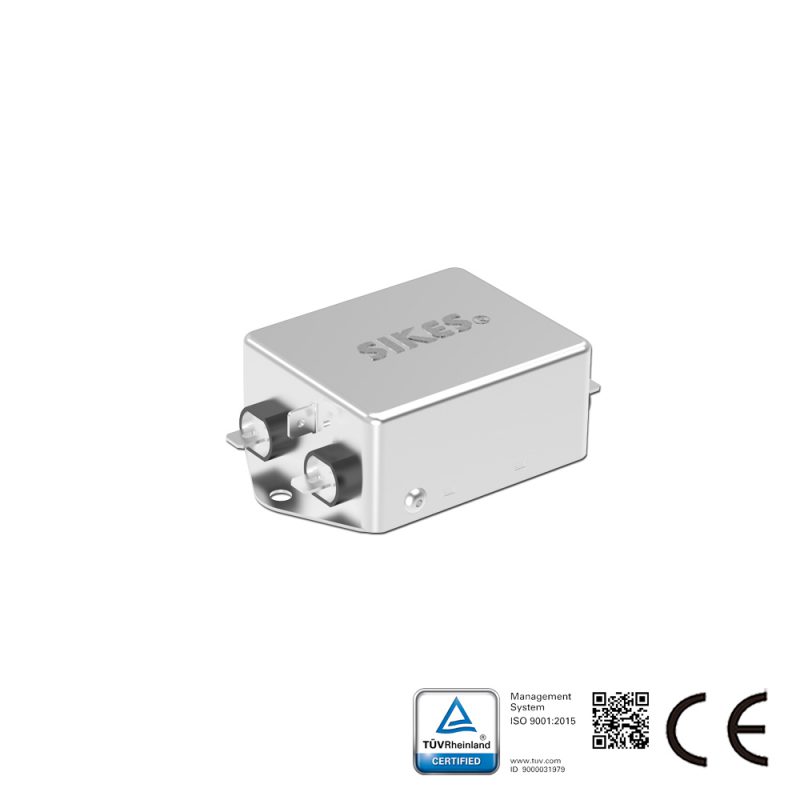

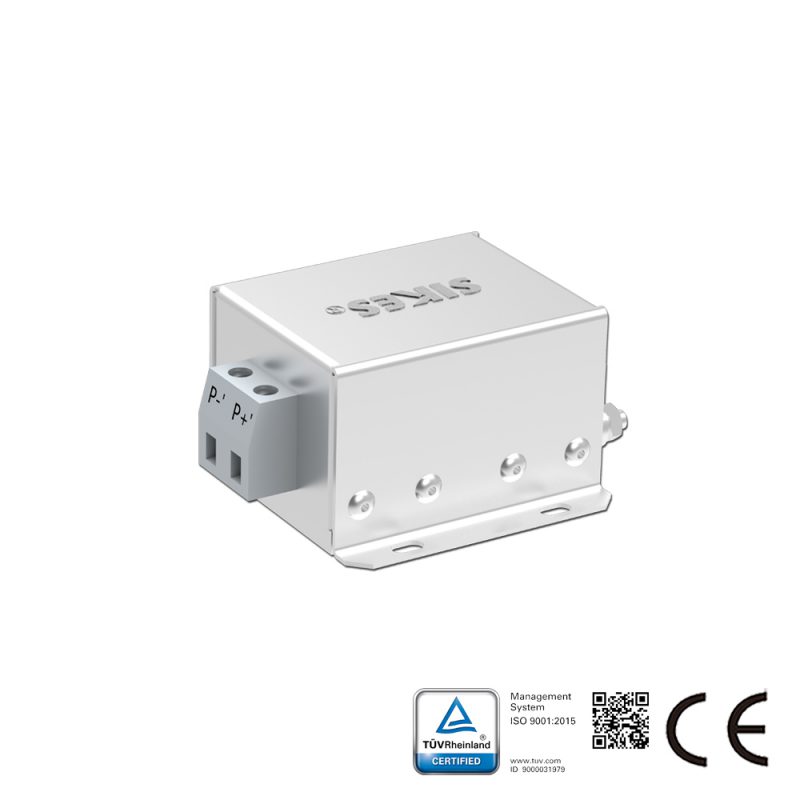

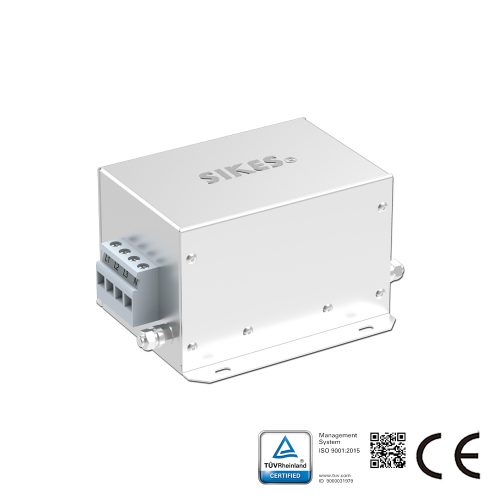

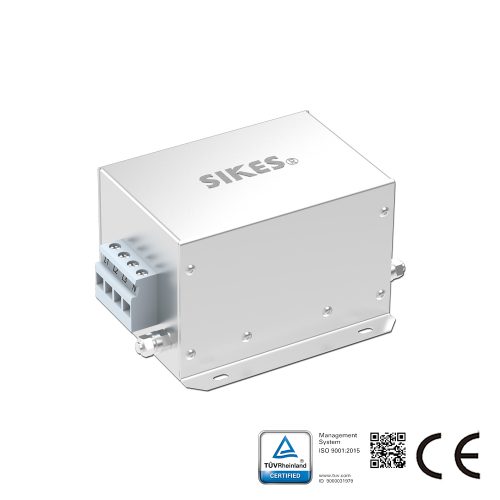

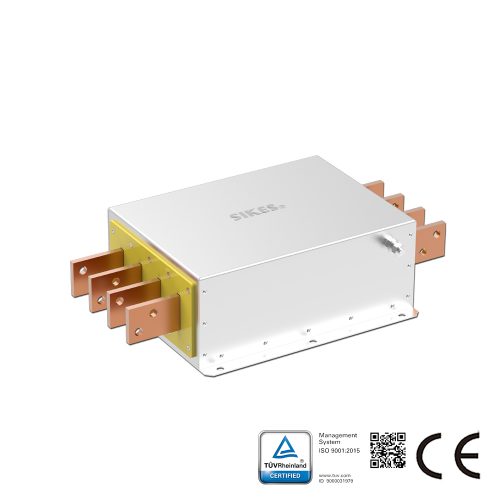

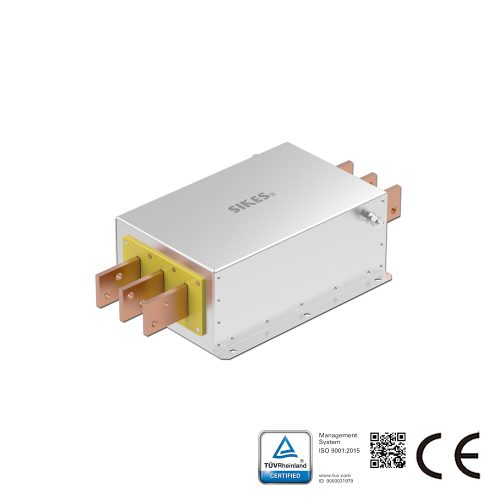

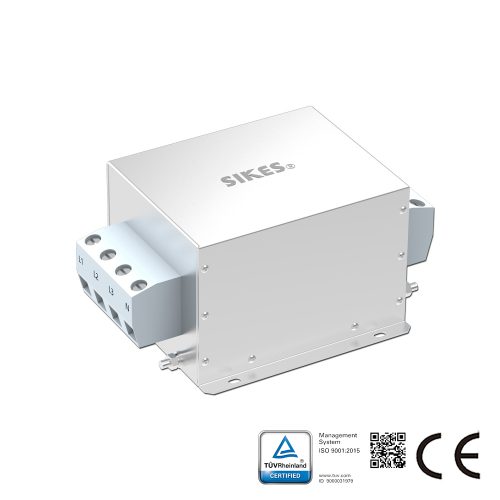

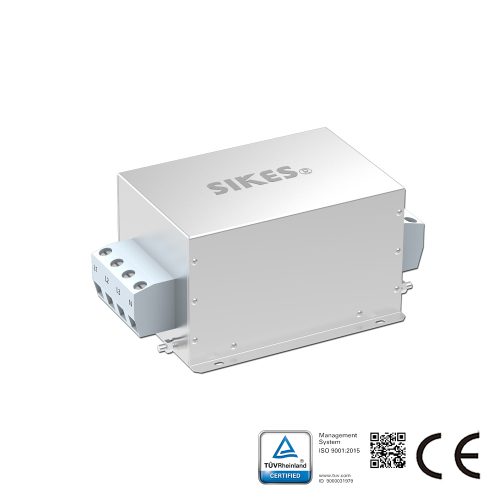

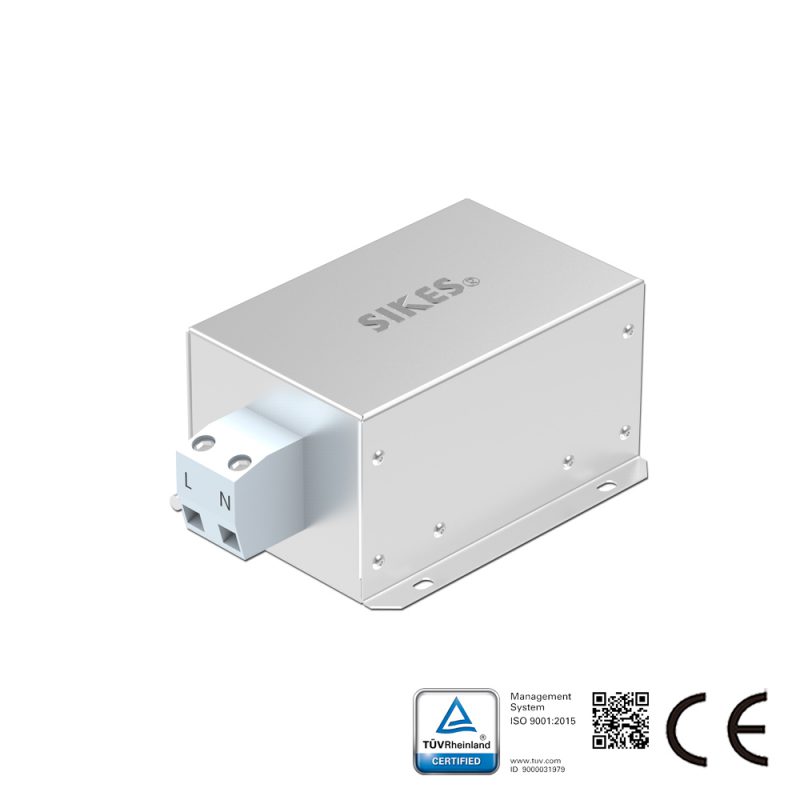

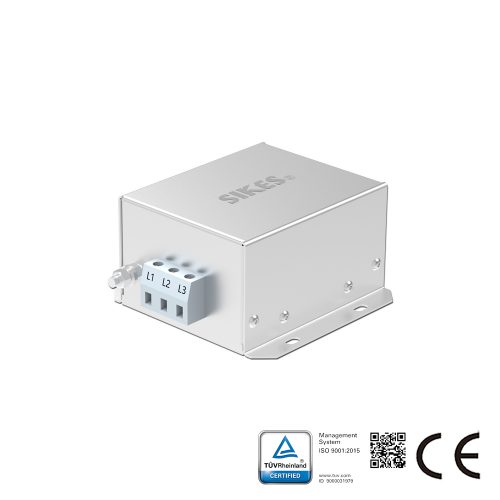

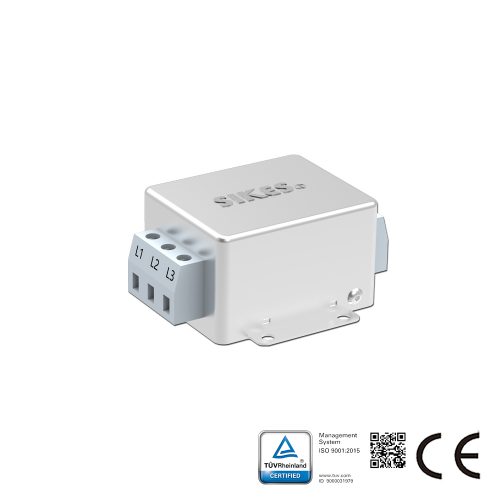

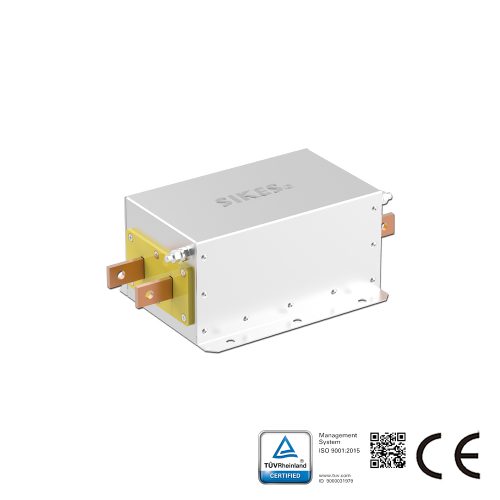

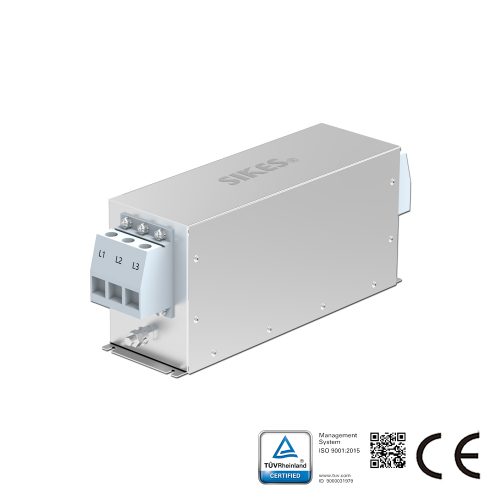

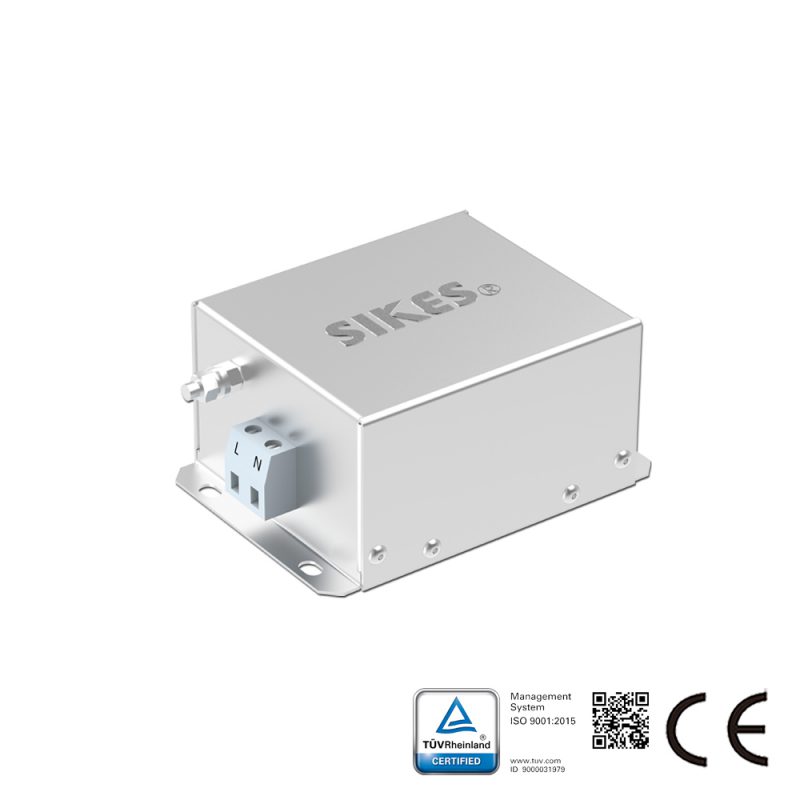

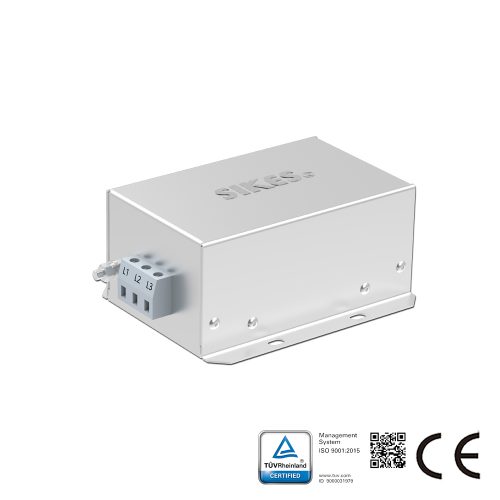

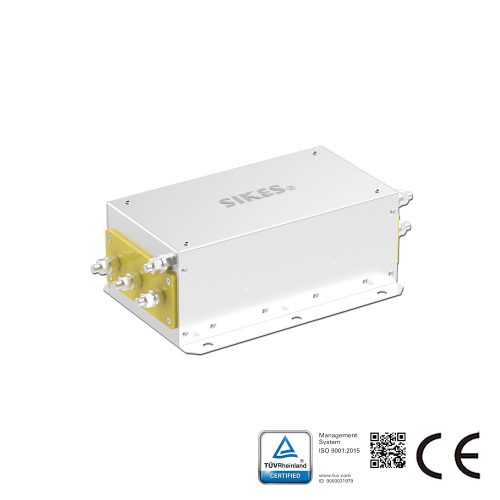

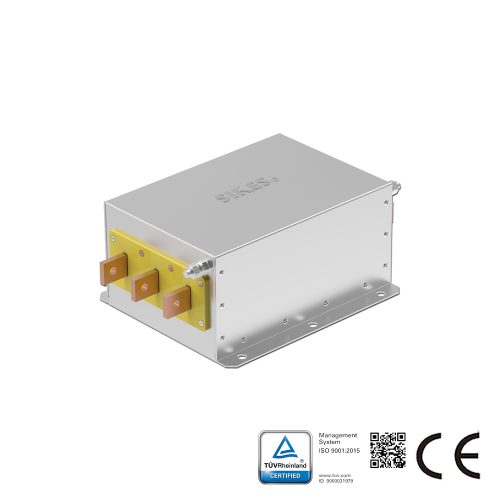

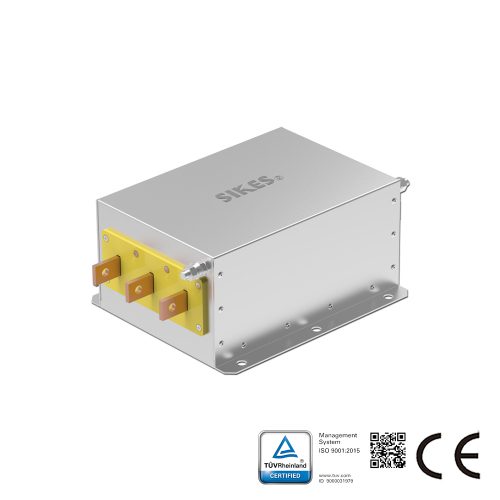

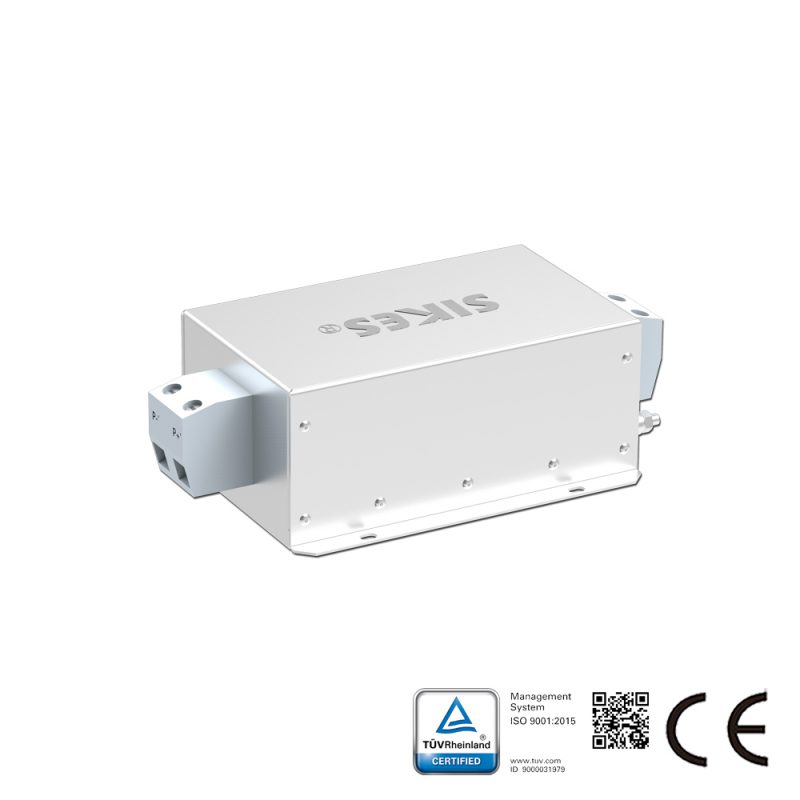

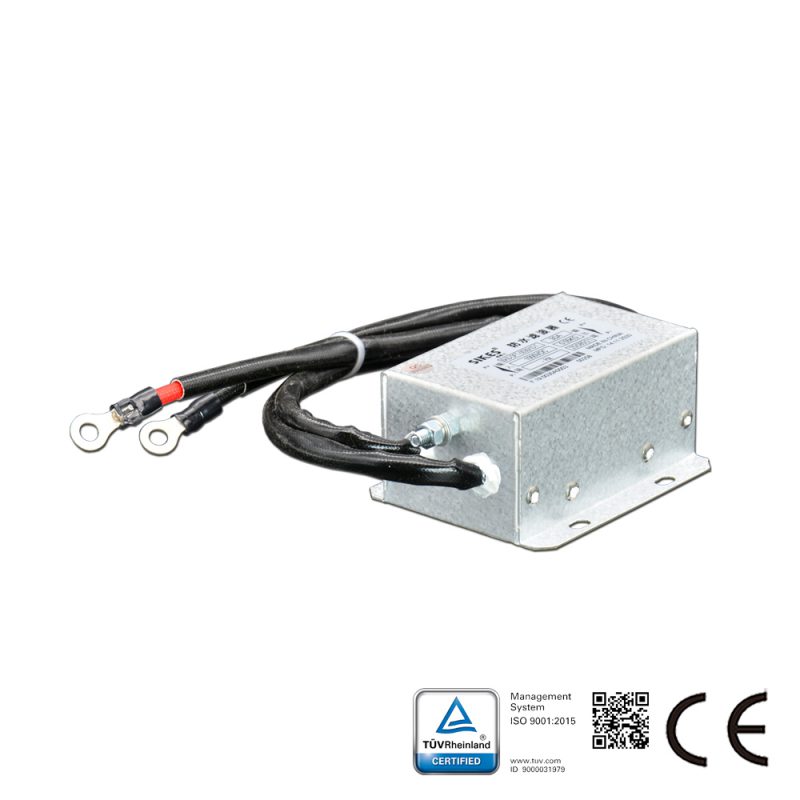

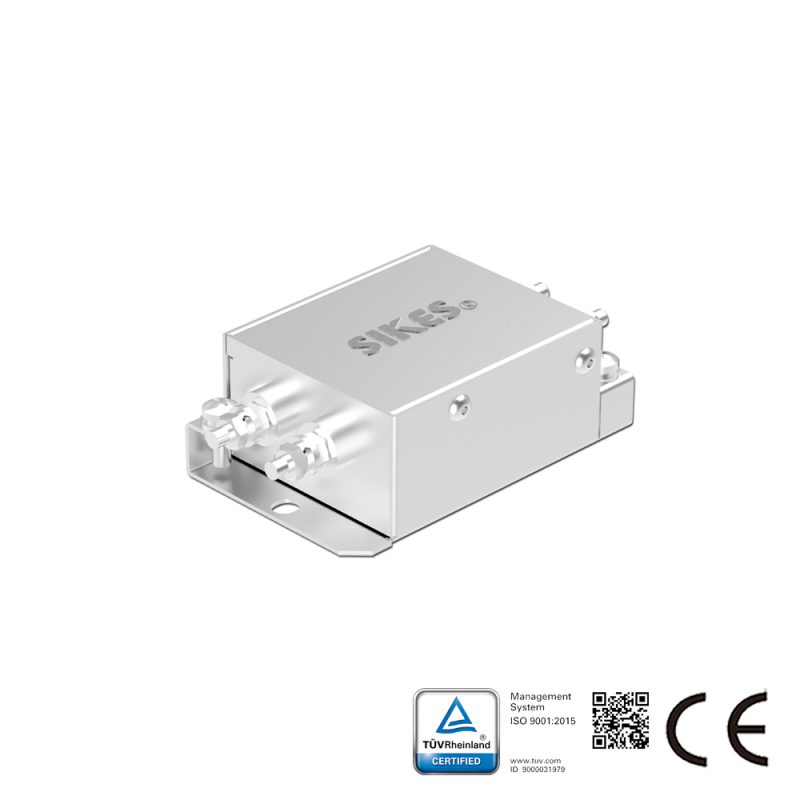

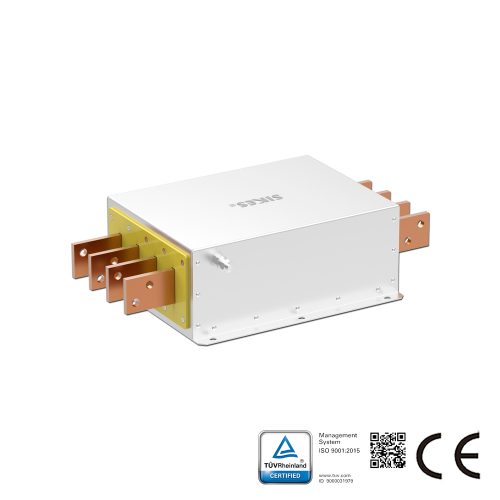

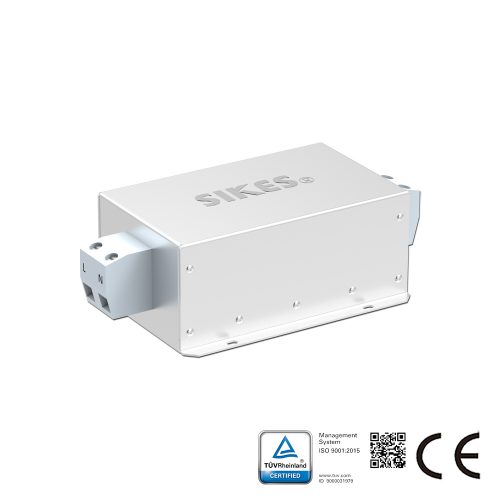

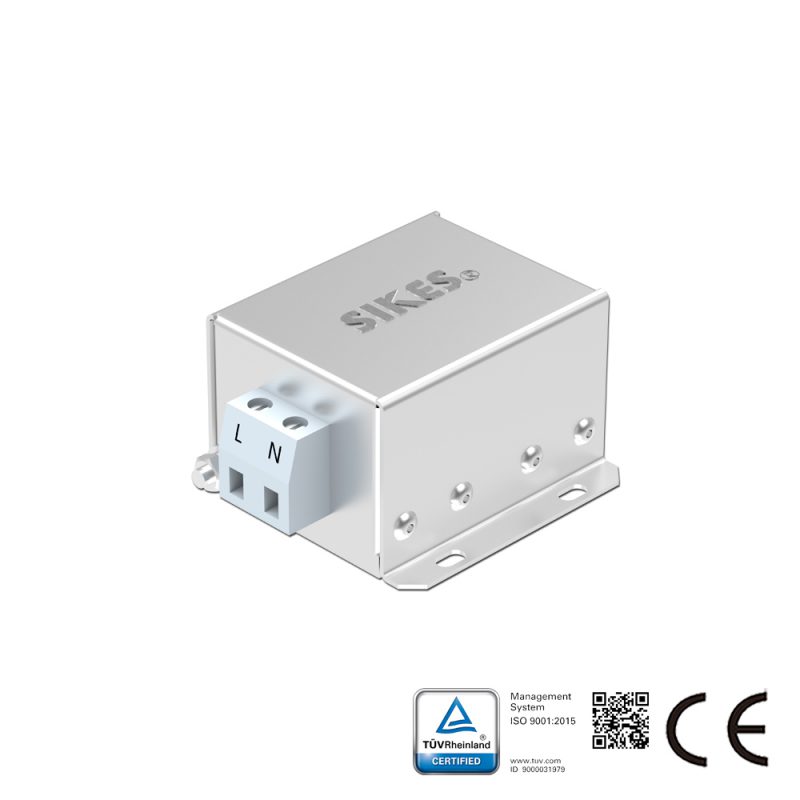

Application	DC Filters			Single-Phase EMC/EMI Filters							3-Phase EMC/EMI Filters											3-Phase Neutral Line Filters
Application	DFT	DFG	DLF	SFD	SFE	SFG	SFH	SFI	SFT	SRF	EDB	EDC	EFG	EFI	EFO	EFS	EFT	EZC	ALF	MDE	MFE	TFF	TFI	TFO	TRF	MDF	MFT
Transmission & Drive Devices						●	●	●	●		●	●	●	●	●	●						●	●	●
Industrial Robots & Automation						●	●	●			●	●	●	●		●	●					●	●
Semiconductor Equipment					●	●	●	●	●					●		●	●					●	●
Energy Storage Equipment	●	●	●			●	●	●	●				●			●	●	●	●				●	●
Electric Vehicle Equipment & Charging Systems	●	●				●	●	●	●			●		●		●	●	●				●	●
Warehousing & Logistics Automation					●	●		●	●			●		●	●	●							●
HVAC Systems						●	●					●	●	●		●		●				●	●
Lighting Systems						●		●
Medical Instruments & Equipment				●	●	●	●							●						●			●	●		●
Energy Systems	●	●	●			●	●	●	●			●	●	●		●		●	●			●	●
Digital & Information Systems	●	●			●		●	●	●
Shielding & Security Facilities										●															●		●
Military Facilities & Equipment							●			●											●				●		●

استنتاج

مع تطور المعدات الإلكترونية نحو ترددات أعلى وكثافات طاقة أكبر، أصبحت مشاكل التداخل الكهرومغناطيسي في المركبات التي تعمل بالطاقة الجديدة، والأتمتة الصناعية، والاتصالات، وأنظمة الطاقة الجديدة أكثر بروزًا.

أصبح تصميم التوافق الكهرومغناطيسي (EMC) جانبًا حاسمًا لضمان تشغيل المعدات بثبات واجتياز الاعتمادات ذات الصلة.

من بين تقنيات تخفيف التداخل الكهرومغناطيسي المختلفة، تُعد مرشحات التوافق الكهرومغناطيسي (EMC filters) واحدة من أكثر الوسائل المباشرة والفعالة لقمع التداخل الكهرومغناطيسي المنقول عبر التوصيل.
من خلال تكوين المرشحات بشكل مناسب عند مدخل الطاقة، يمكن تقليل انتشار الضوضاء عالية التردد بشكل فعال وتحسين أداء التوافق الكهرومغناطيسي للنظام.

لتلبية احتياجات التطبيقات المتنوعة، تقدم شركتنا مجموعة متنوعة من منتجات مرشحات التوافق الكهرومغناطيسي، والتي تُستخدم على نطاق واسع في المعدات الصناعية، ومعدات إمداد الطاقة، ومعدات الطاقة الجديدة، مما يوفر ضمانًا موثوقًا لتشغيل النظام بثبات واجتياز اعتمادات التوافق الكهرومغناطيسي.
