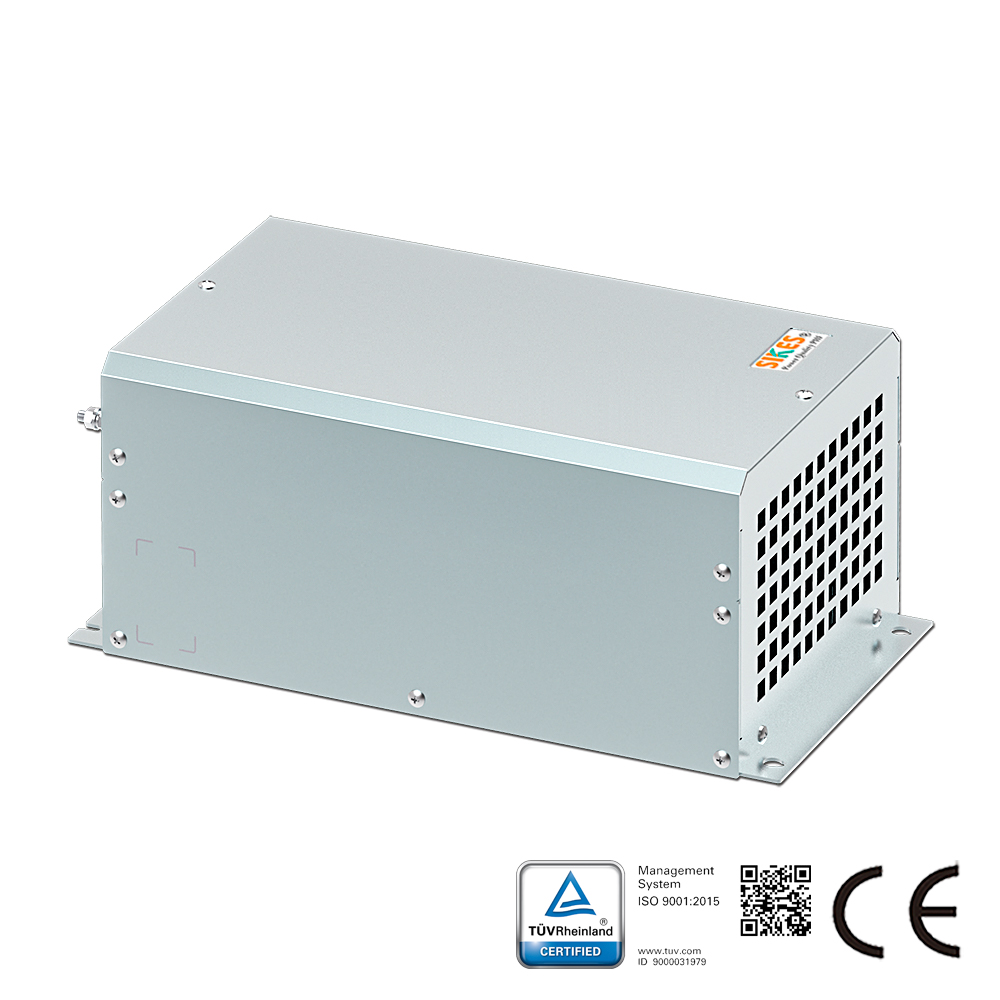

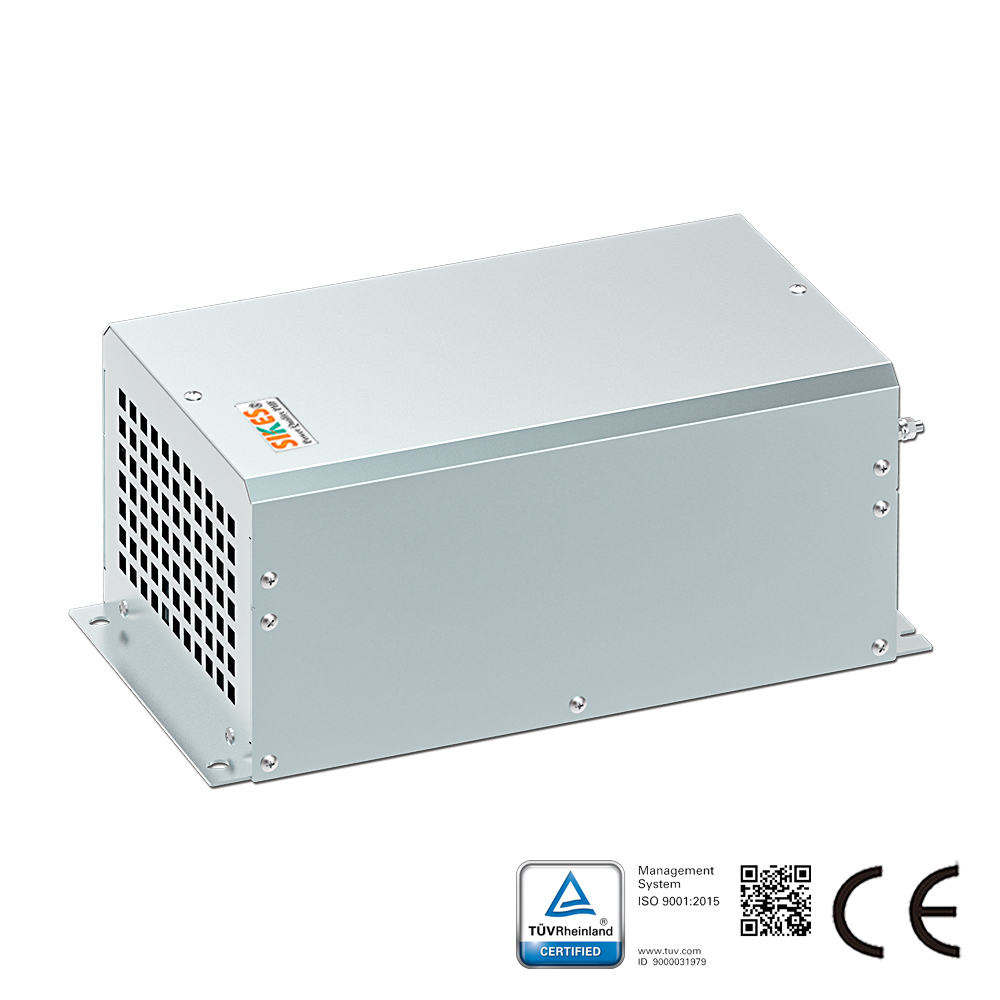

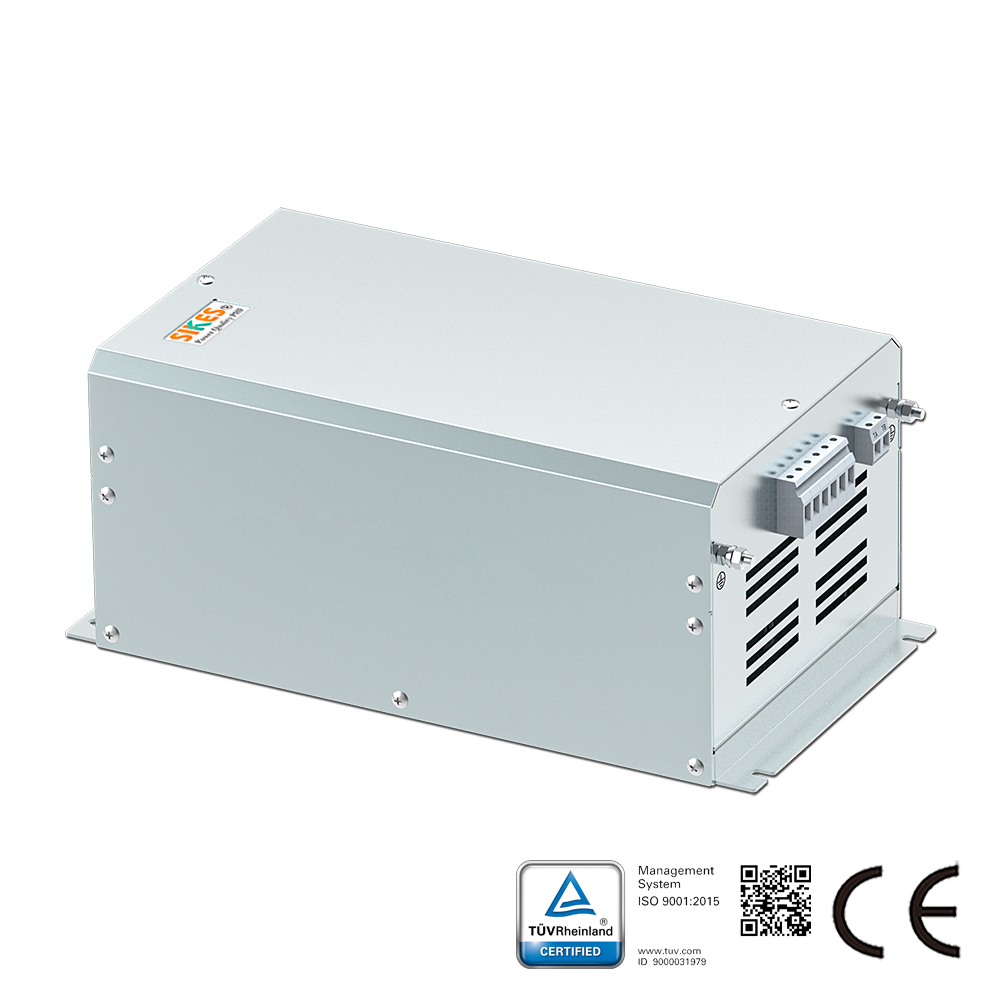

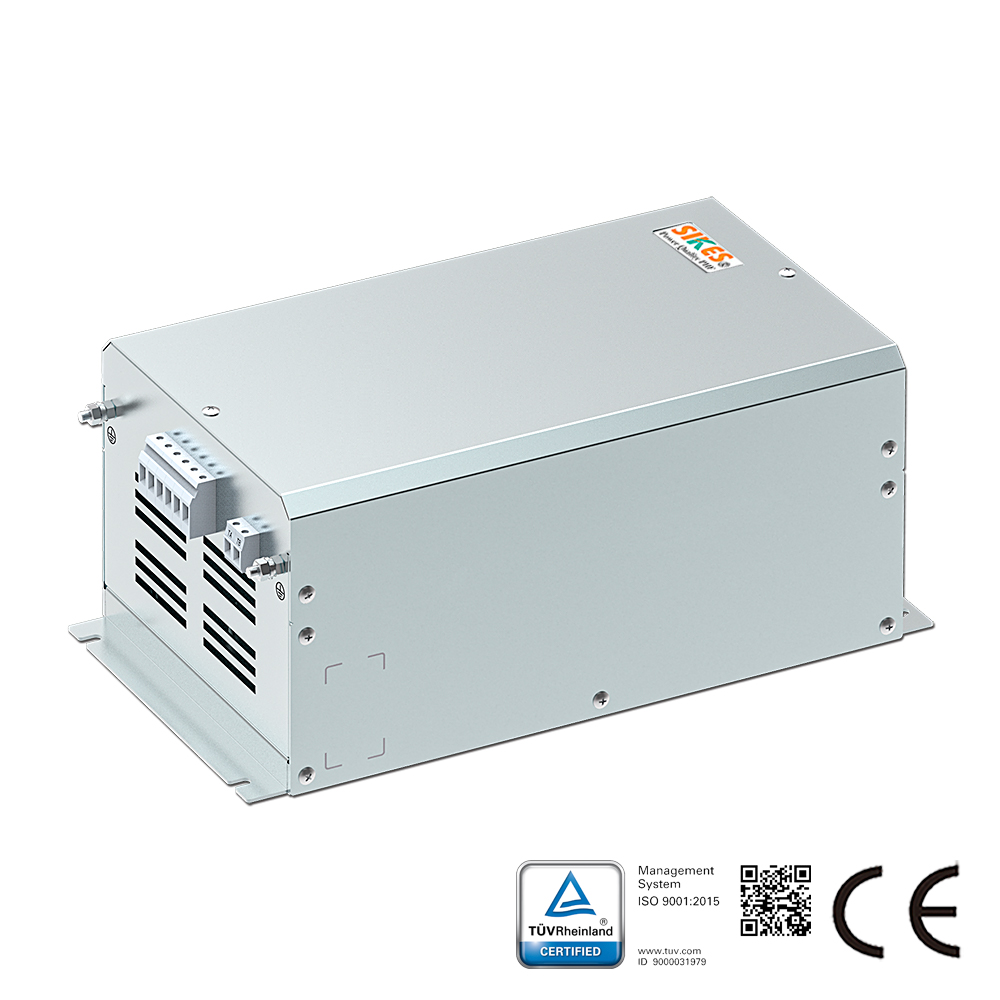

مرشحات التوافقيات السلبية المتقدمة SIKES PHF 005 و PHF 010 هي مرشحات توافقية سلبية قوية وسهلة الاستخدام تقلل التوافقيات مع الحفاظ على كفاءة طاقة جيدة للنظام.

تحسين أداء التوافقيات

مرشح التوافقيات المتقدم PHF 005/010 هو حل شامل فعال من حيث التكلفة. مقارنة بمرشحات محاصرة التوافقيات التقليدية، يوفر PHF مساحة تركيب أصغر وتقليل توافقيات أعلى.

الحل متوفر بنوعين، PHF 005 و PHF 010. عند توصيله أمام محرك Danfoss VLT®، يتم تقليل تشوه تيار التوافقيات المتولد عائدًا إلى الشبكة إلى 5% و 10% من إجمالي تشوه التيار التوافقي عند الحمل الكامل. (متطلبات النظام: THVD < 2%، عدم توازن جهد الخط < 1%)

بكفاءة >98%، توفر مرشحات التوافقيات السلبية المتقدمة حلول توافقيات فعالة من حيث التكلفة وقوية جدًا، خاصة لمحركات Danfoss VLT® بقدرة تصل إلى 250 كيلوواط.

كخيارات مستقلة، تتميز مرشحات التوافقيات المتقدمة بغلاف مضغوط يمكن دمجه بسهولة في مساحة اللوحة الحالية. وهذا يجعلها مناسبة تمامًا لتطبيقات التحديث مع تعديلات محدودة لمحول التردد.

المواصفات
جهد الخط:
380-415 فولت تيار متردد (50 هرتز) متوفر؛
440-480 فولت تيار متردد (60 هرتز) عند الطلب؛
500-525 فولت تيار متردد (50 هرتز) عند الطلب؛
690 فولت تيار متردد (50 هرتز) عند الطلب.

تصنيف الغلاف: IP20 (IP21 عند الطلب)
تيار الحمل الزائد: 160% لمدة 60 ثانية
الكفاءة > 0.98

معامل القدرة الحقيقي
0.85 عند حمل 50%
0.99 عند حمل 100%
درجة الحرارة المحيطة: من -25 إلى +45 درجة مئوية دون تخفيض التصنيف

الميزات والفوائد
مصمم للأداء المتوافق مع محركات سلسلة Danfoss VLT®
بدء تشغيل سهل الاستخدام؛ لا حاجة للتعديل
لا يتطلب صيانة دورية
يحمي محركات متعددة بفلتر واحد

مصمم لتلبية إرشادات الحد من تشوه التيار:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4

PHF 010 لديه THiD < 10%؛ أداء مساوٍ أو متفوق وتنافسي من حيث التكلفة مقارنة بمقومات 12 نبضة PHF 005 لديه THiD < 5%؛ أداء مساوٍ أو متفوق وتنافسي من حيث التكلفة مقارنة بمقومات 18 نبضة
