خلفية البحث والتطوير للمنتج:

تستخدم أنظمة التدفئة والتهوية وتكييف الهواء الحديثة، ومراكز البيانات، وأنظمة تهوية النقل بالسكك الحديدية على نطاق واسع مراوح EC ذات المغناطيس الدائم. تحتوي هذه المراوح على محركات مقوم-عاكس مدمجة تعمل كأحمال غير خطية، مع سعة تخزين طاقة في وصلة التيار المستمر أصغر بكثير من تلك الموجودة في محركات التردد المتغير التقليدية. أثناء التشغيل، تولد تيارات توافقية كبيرة من الرتبة 5 و7 و11 و13. إذا تم استخدام مرشحات توافقية قياسية لمحركات التردد المتغير، يمكن أن يحدث رنين بسهولة بين الشبكة والمرشح ومحركات EC، مما يؤدي إلى مشاكل نظامية مثل الجهد الزائد في وصلة التيار المستمر، وانخفاض سرعة المروحة، ورحلات حماية المحرك، والتنشيط الخاطئ لأنظمة أتمتة المباني، وارتفاع درجة حرارة معدات توزيع الطاقة.

تم تحسين مرشح التوافقيات المخصص لمراوح EC هذا بشكل خاص بناءً على خصائص السعة المنخفضة لوصلة التيار المستمر لمحركات EC. وهو مصمم للقضاء على مخاطر الرنين من مستوى الطوبولوجيا، مما يحقق تخفيفًا مستقرًا للتوافقيات لمجموعات من مراوح EC المتعددة، ويلبي متطلبات جودة الطاقة عالية المستوى لخدمات المباني ومراكز البيانات ومرافق الغرف النظيفة الطبية والنقل بالسكك الحديدية والتطبيقات الأخرى الصعبة.

مبدأ تشغيل المنتج:

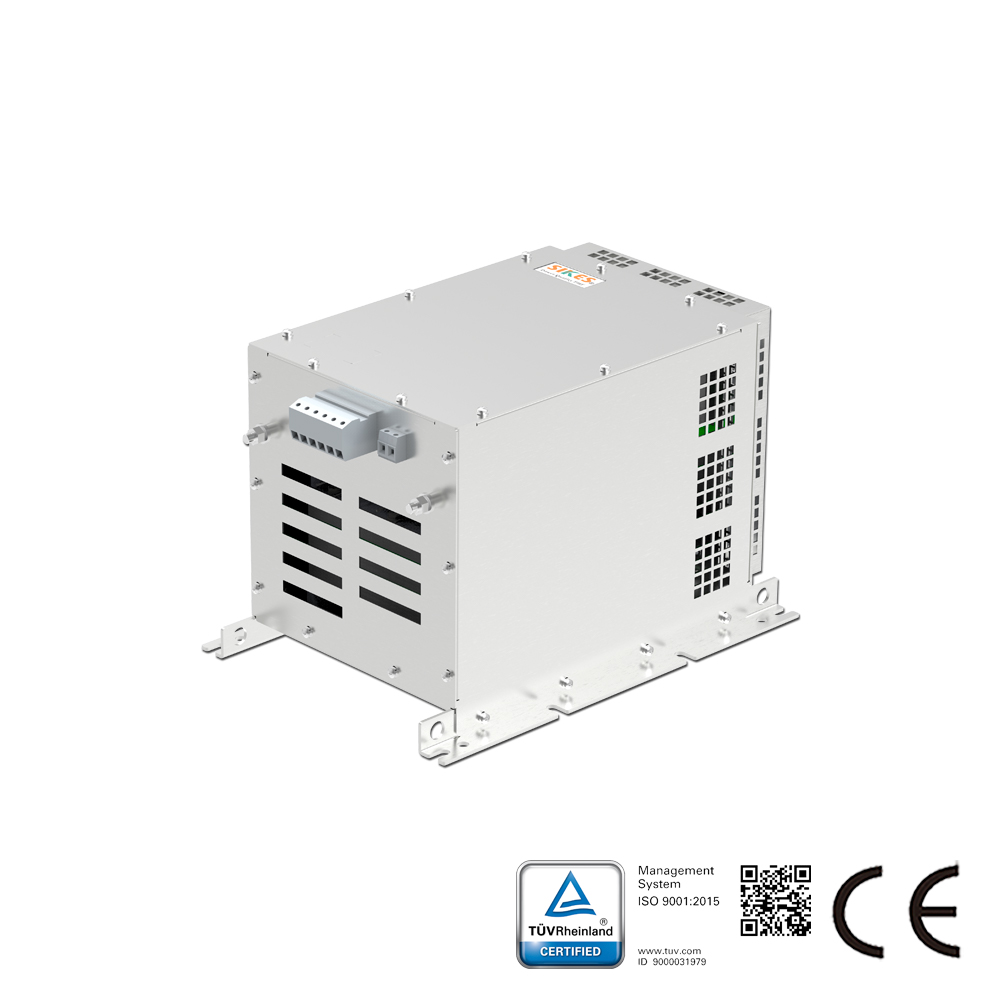

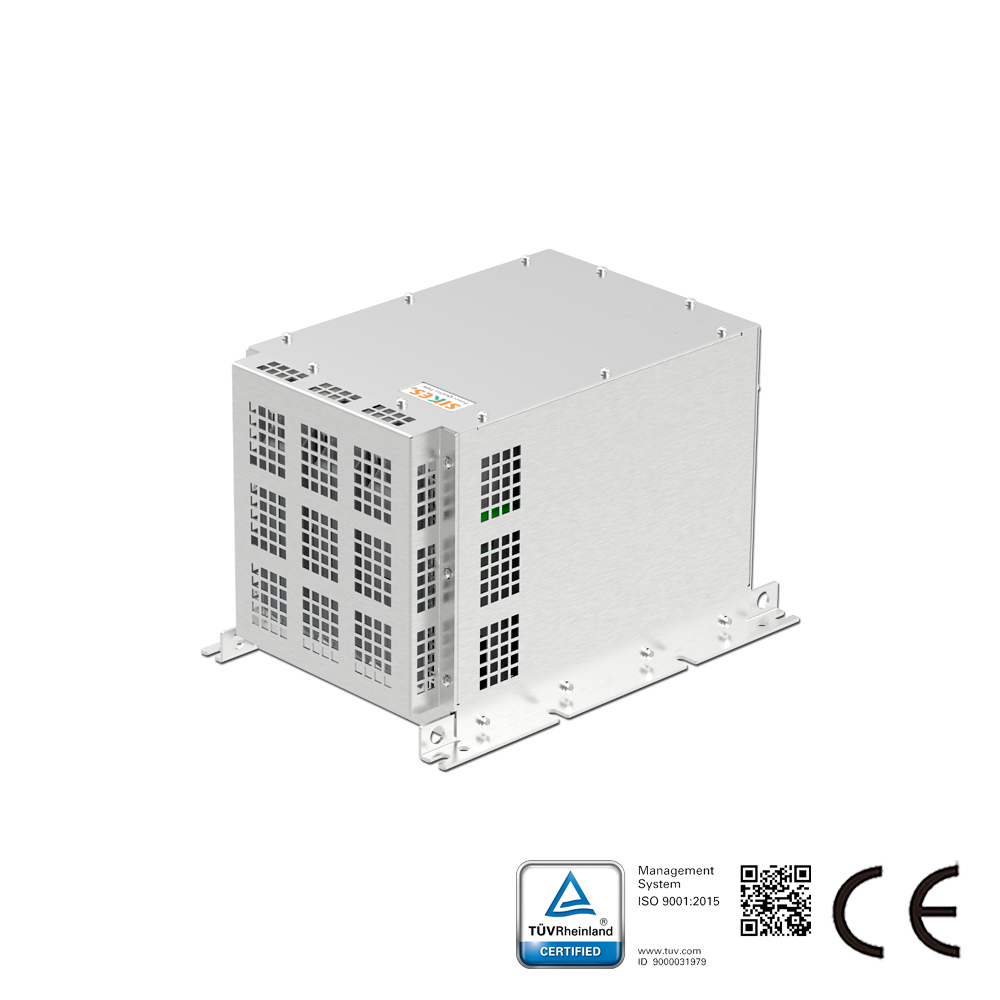

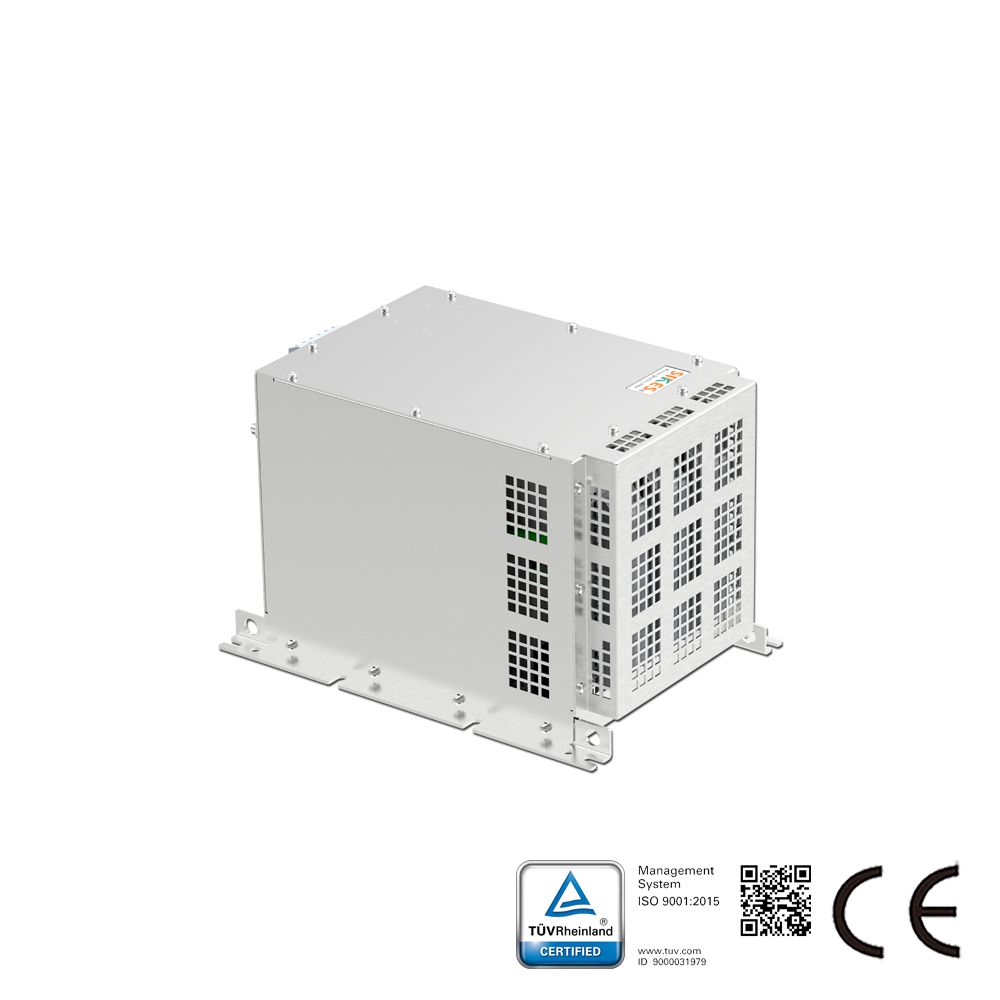

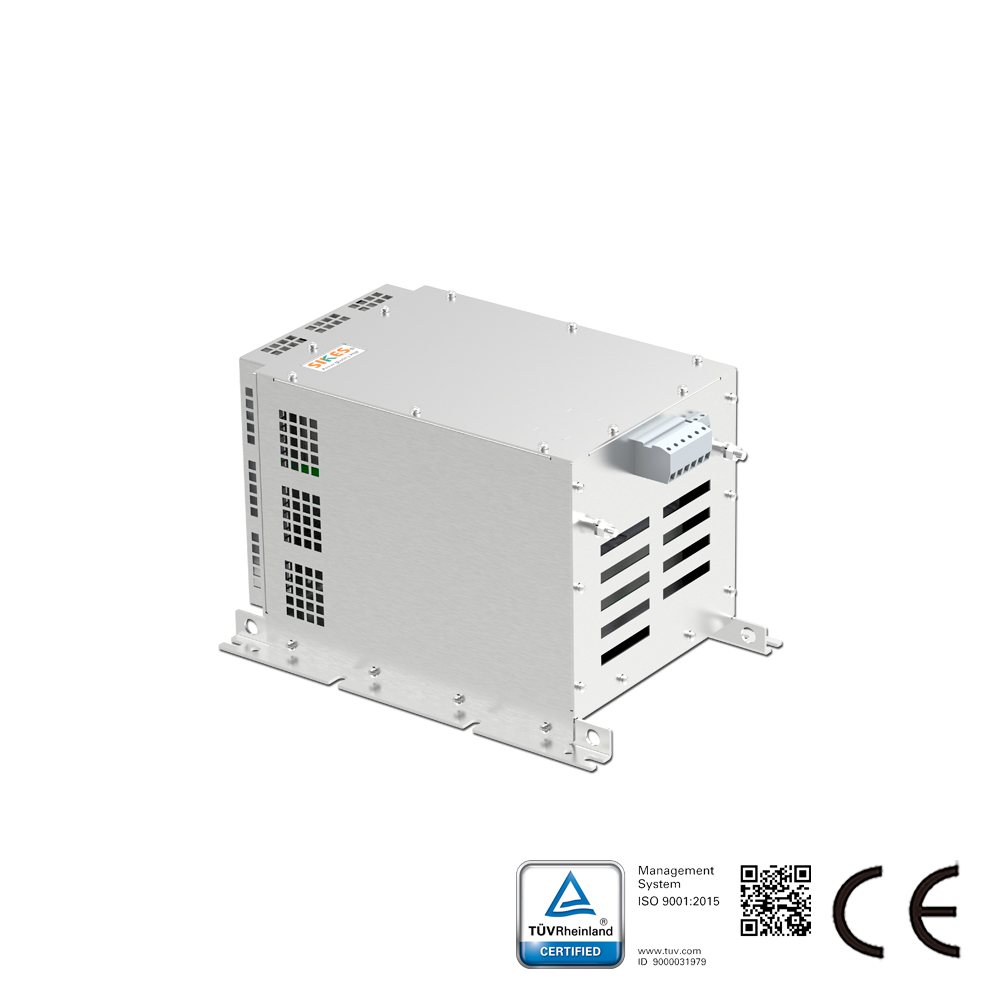

يتم تثبيت الجهاز على التوالي في الطرف الأمامي لمصدر الطاقة الرئيسي لمراوح EC. يتكون من مفاعلات ترشيح خطية، ومكثفات ترشيح منخفضة التشويه، ومكونات أخرى. يمتص بدقة التيارات التوافقية الناتجة عن مراوح EC بترددات مختلفة، بينما يمنع في الوقت نفسه تغلغل التوافقيات من الأحمال غير الخطية الأخرى على جانب الشبكة مرة أخرى إلى محركات المروحة. مزودًا بتعويض القدرة التفاعلية المدمج، فإنه يعمل أيضًا على تحسين معامل القدرة للنظام، وتنظيف شكل موجة التيار الداخل، وتقليل الفقد التوافقي في نظام توزيع الطاقة.

المواصفات الفنية الرئيسية:
أداء قمع التوافقيات: في ظل ظروف التحميل الكامل، THDi لتيار الدخل ≤ 5%، THDu للجهد < 3%، كفاءة التخفيف > 85%، بما يتوافق مع متطلبات GB/T 14549-2005 «جودة الطاقة – التوافقيات في شبكات الإمداد العامة» وIEEE Std 519-2014.
خصائص الفقد: فقد الإدراج الكلي ≤ 4.5%. تصنع المفاعلات من صفائح فولاذ السيليكون عالية النفاذية ومنخفضة الفقد باستخدام عملية التشريب بالفراغ، مع حد ارتفاع درجة حرارة ≤ 100K.
تعويض القدرة التفاعلية: بعد التشغيل، يظل معامل قدرة النظام مستقرًا عند ≥ 0.99 (عند التيار المقنن)، مما يلغي رسوم الغرامات على القدرة التفاعلية.
قابلية التكيف مع الحمل: يمكن لمرشح واحد دعم مراوح EC متعددة في وقت واحد، مما يسمح بالتشغيل/الإيقاف المستقل، والتحكم التدريجي في السرعة، والتشغيل المتقطع للمراوح الفردية.
قابلية التكيف البيئي: نطاق درجة حرارة التشغيل المقننة من –25 درجة مئوية إلى +45 درجة مئوية، الرطوبة النسبية من 5% إلى 90% (بدون تكاثف)، درجة الحماية IP20 للاستخدام الداخلي. مناسب لغرف خوادم مراكز البيانات، وغرف المعدات تحت الأرض، ومرافق التصنيع النظيف، وغرف آلات التهوية للنقل بالسكك الحديدية.

سيناريوهات التطبيق النموذجية:
مراوح التيار المستمر (EC) لأنظمة التكييف الدقيق في مراكز البيانات، ووحدات التهوية في غرف العمليات النظيفة بالمستشفيات، ومعدات معالجة الهواء النقي (AHU) في المجمعات التجارية، ووحدات مراوح الشفط في الأنفاق ومترو الأنفاق، وأنظمة التهوية في سلاسل التبريد ومخازن التبريد، وأنظمة تنقية العادم في المختبرات، ووحدات التحكم في درجة الحرارة والرطوبة الثابتة في المنشآت الصناعية، وأنظمة المراوح العنقودية (EC) لأبراج التبريد.

قيمة التطبيق الهندسي:
إطالة عمر أنظمة توزيع الطاقة: تقليل كبير لفقد الحرارة الإضافي في المحولات، ومفاتيح التوزيع، والكابلات الناتج عن التوافقيات، ومنع انخفاض قدرة المحولات، وتقليل مخاطر ارتفاع حرارة الكابلات، وتقادمها، ومخاطر الحرائق الناتجة عن زيادة الحمل على الخط المحايد.
استقرار أنظمة أتمتة المباني: القضاء على التداخل الكهرومغناطيسي للتوافقيات، مما يضمن تشغيلًا دقيقًا وموثوقًا لوحدات التحكم (DDC)، وأجهزة استشعار درجة الحرارة والرطوبة وفروق الضغط، وأنظمة الربط في المباني، مع منع حدوث اضطرابات في منطق التحكم في التهوية.
إطالة عمر مراوح التيار المستمر (EC): كبح فقد الحرارة في القلب الناتج عن التوافقيات، والاهتزاز، والضوضاء غير الطبيعية، وإنذارات الأعطال المتكررة في محركات المراوح، مما يطيل العمر الافتراضي لوحدات المراوح (EC) ويقلل من تكرار الصيانة والتشغيل.
اجتياز اختبارات قبول المشاريع: ضمان جودة الطاقة في المشاريع المتخصصة مثل غرف الخوادم، والمستشفيات، ومراكز البيانات، والنقل بالسكك الحديدية، بحيث تستوفي المعايير من المرة الأولى، واجتياز عمليات التفتيش من قبل هيئات الطاقة، والسلطات الكهربائية والميكانيكية، وهيئات السلامة من الحرائق، مع تجنب الغرامات الناتجة عن تجاوز حدود التوافقيات.
توفير تكاليف دورة الحياة وكفاءة الطاقة: تحسين معامل القدرة، وتقليل فقد التوزيع، وخفض تكاليف الكهرباء على المدى الطويل، وإلغاء الحاجة إلى ترقية الكابلات أو زيادة سعتها، وتقليل الاستثمار المبدئي في تعديل أنظمة التوزيع.
