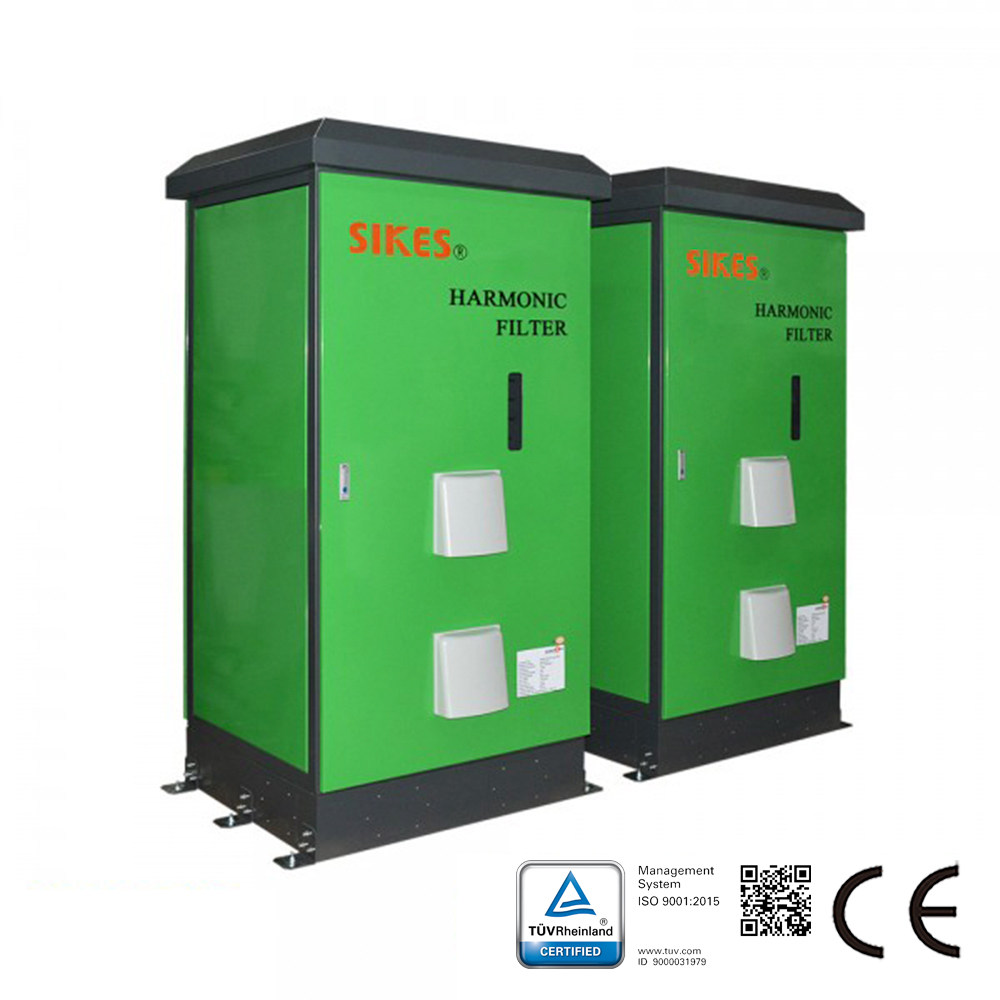

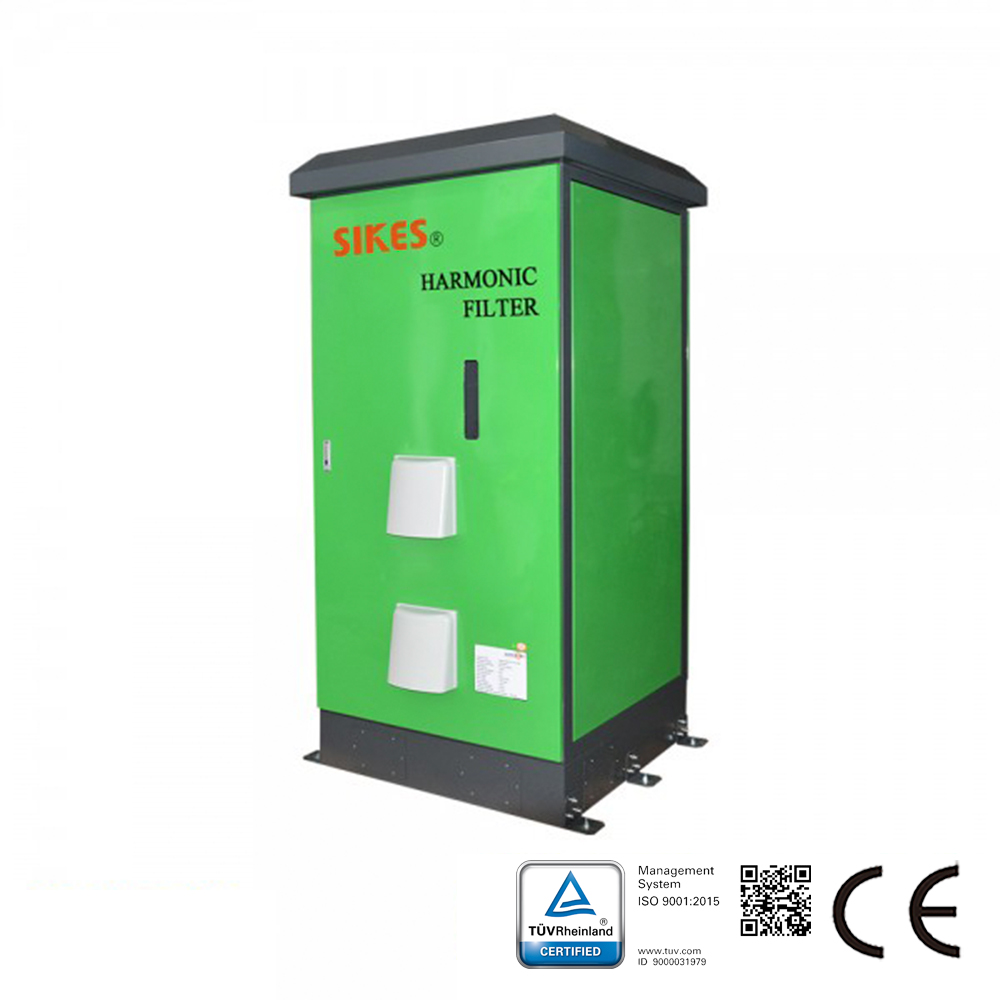

تم تصميم مرشح التوافقي السلبي من Sikes لتقريبًا أي نوع من التطبيقات الإلكترونية ذات مقومات واجهة ست نبضات. يمكن للمرشح تقليل تشويه التيار التوافقي بكفاءة إلى المستوى المطلوب.

تقرير اختبار الحمل الخفيف:
الحمل: 110 كيلوواط (15.7% من 700 كيلوواط)

ميزات منتج مرشح التوافقيات السلبي:
تصميم سريع التركيب وسهل التشغيل؛
مرشح توافقيات سلبي فعال من حيث التكلفة؛
يساعد على الامتثال لمعايير جودة الطاقة الدولية.

المعيار التقني:
IEC61000، GB/T14549-93، IEEE 519

الخصائص التقنية لمرشح التوافقيات السلبي:
الجهد التشغيلي الاسمي: 3*380 إلى 500 فولت تيار متردد ±10%؛
تردد التشغيل: 50 هرتز (60 هرتز حسب الطلب)؛
THDi <<5% (متطلبات النظام: TDHv <2%، عدم توازن جهد الخط <1%)؛
القدرة الكهربائية: 700 كيلوواط؛
الكفاءة: 98% إلى 99% عند الجهد الاسمي للخط؛
التحميل الزائد: 1.6 مرة التيار المقنن لمدة دقيقة واحدة، مرة كل ساعة؛
درجة حرارة البيئة المحيطة: -25 إلى +40 درجة مئوية؛
الحماية: IP54؛
الوزن الإجمالي: 1341 كجم؛
الوزن الصافي: 1241 كجم؛
الأبعاد: 1250*1100*2244 ملم؛
التبريد: تبريد هواء داخلي قسري؛
مرشح التوافقيات السلبي من Sikes هو خيارك المثالي بجانب مرشحات Schaffner وMTE.

التطبيق النموذجي: إمدادات الطاقة ثلاثية الطور غير الخطية حيث يكون خطر محتمل مرتفعًا بسبب الحمل الحراري والكهربائي الناجم عن التيارات التوافقية.

تطبيقات مرشح التوافقيات السلبي:
شواحن التيار المباشر السريعة؛
تركيبات التدفئة والتهوية وتكييف الهواء؛
تطبيقات المراوح والمضخات؛
أتمتة صناعية ومعدات روبوتية؛
محركات التيار المتردد والتيار المباشر وعواكس التردد؛
معدات مزودة بمقوم أمامي سداسي النبض.
