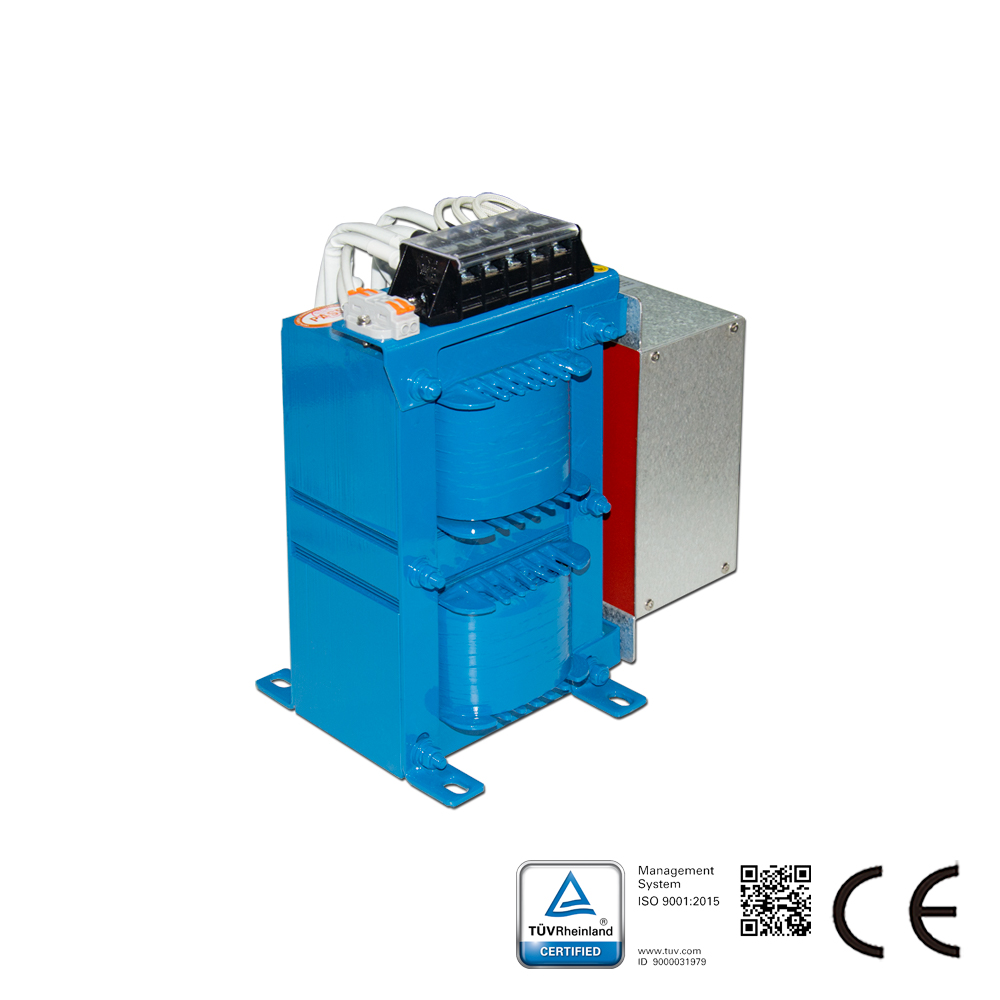

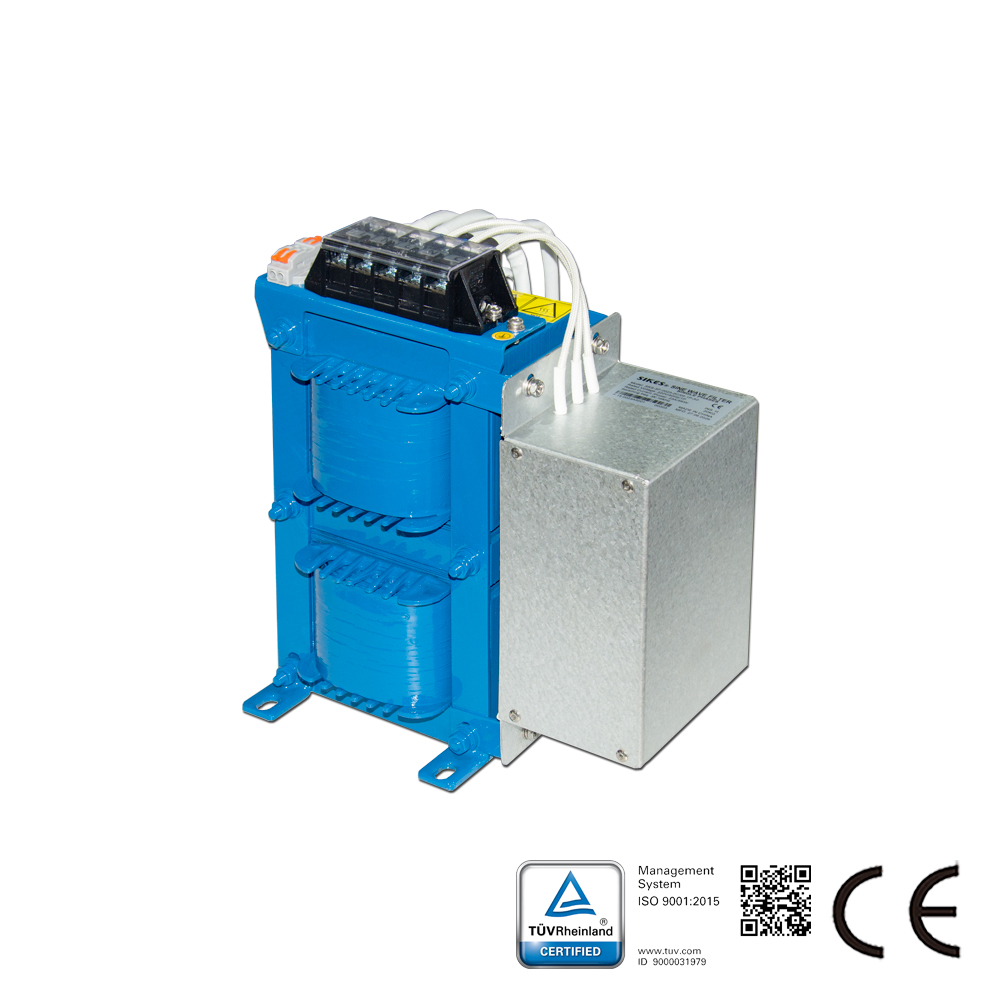

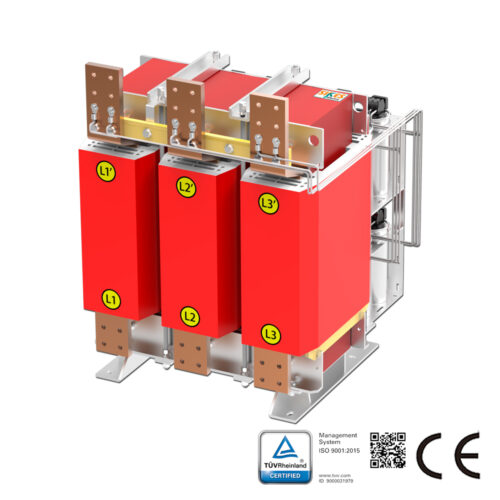

<h4>وصف موجز لمرشح الموجة الجيبية:</h4>
يُستخدم مرشح الموجة الجيبية من Sikes في محركات الأقراص بالعديد من أنظمة النقل (خاصة في المحولات الترددية أو أجهزة إمداد الطاقة بالتبديل). تم تصميم المرشحات السلبية لتحويل الجهد غير الجيبي الناتج عن المحولات الترددية وما شابه، لتشكيل موجة جهد تشبه الموجة الجيبية. تُستخدم بشكل رئيسي في شبكات الطاقة الصناعية من 380 إلى 480 فولت. نظرًا لأن انخفاض الجهد لهذا المرشح أقل بكثير من المعيار الحالي السائد في السوق، فإنه يضمن جهد دخل عالي جدًا للمحرك. يمكنه تقليل الضوضاء وحماية المحركات الحساسة نسبيًا، مما يسمح باستخدام كابلات محرك طويلة جدًا، تصل إلى 2000 متر. الصناعات التطبيقية النموذجية: المعادن، الفحم، البتروكيماويات، معالجة المياه، الطاقة الجديدة، إلخ. بشكل عام، إذا تجاوزت المسافة بين المحول الترددي المحلي والحمل 50 مترًا، يجب إضافة مفاعل. إذا كان هناك متطلبات بشأن موجة خرج المحول الترددي، يجب إضافة مرشح موجة جيبية؛ إذا تجاوزت المسافة بين المحولات الترددية المستوردة 100 متر، يجب إضافة مرشح موجة جيبية. تشير هذه المسافة إلى طول وصلة التوصيل. تكلفة تصنيع مرشح الموجة الجيبية مرتفعة نسبيًا. بشكل عام، إذا لم تكن هناك متطلبات خاصة، يكفي اختيار مرشح خاص للمحول الترددي أو مفاعل خرج.
<h4>خصائص مرشح الموجة الجيبية:</h4>
تم تصميم مرشحات الموجة الجيبية من Sikes لمختلف محركات السيرفو في أنظمة محركات السرعة المتغيرة (خاصة للمحولات الترددية أو موردي طاقة التبديل)، لتغيير جهد خرج تعديل عرض النبضة للمحول الترددي وتوليد جهد شبه جيبي. السلسلة السلبية مخصصة للاستخدام في شبكات 380 فولت إلى 480 فولت.
تقدم لكم Sikes خيارًا اقتصاديًا آخر بجانب مرشحات Schaffner و MTE.

خصائص مرشح الموجة الجيبية:
مستوى الجهد: جهد مقنن أحادي الطور 220 فولت، الانحراف المسموح به ±10%
معدل تشوه شكل موجة الجهد: THDv <5% تردد المحرك: 0-120 هرتز تردد التبديل: ≥ 3 كيلو هرتز تردد الرنين: أقل من 0.5 ضعف تردد التبديل انخفاض الجهد: ≤10% (50 هرتز) عند التيار المقنن يمكن أن يصل طول كابل المحرك إلى 2000 متر الكفاءة: 98% إلى 99% مستوى الحماية: IP00 فئة العزل: الفئة H سعة التحميل الزائد: 1.5 ضعف التيار المقنن لمدة دقيقة واحدة، 1.2 ضعف لمدة ساعة واحدة تحمل الجهد: 2240 فولت تيار مستمر، لمدة ثانيتين (خط إلى خط) / 2720 فولت تيار مستمر، لمدة ثانيتين (خط إلى الهيكل) القوة العازلة: 4000 فولت تيار متردد / 5 مللي أمبير / 60 ثانية التبريد: تبريد هواء قسري شكل الحمل: حمل محرك نموذجي؛ محول رفع قياسي؛ أحمال خطية أخرى درجة حرارة التشغيل: -10 إلى +50 (درجة مئوية)؛ درجة حرارة التخزين: -40 إلى +65 (درجة مئوية)؛ الرطوبة المحيطة: 0 إلى 98 (%) بدون تكاثف؛ الارتفاع: <2000 متر دور مرشح الموجة الجيبية: 1. إطالة عمر المحرك؛ 2. حماية عزل المحرك؛ 3. تقليل تيار محمل المحرك؛ 4. زيادة مسافة النقل؛ 5. تحسين موثوقية النظام؛ 6. بعد تطبيق هذا المرشح، يمكن للمحركات العادية أن تحل محل المحركات متغيرة التردد؛ 7. قمع جيد للتداخل الكهرومغناطيسي؛ 8. نظرًا لأن خرج العاكس يحتوي على توافقيات عالية التردد، فإنه يزيد من فقدان كابل الطاقة والمحرك؛ وفي الوقت نفسه، يتسبب معدل تغير الجهد العالي جدًا (dv/dt) في تداخل إشعاعي يصل إلى عدة ميغاهرتز؛ إذا كان المحرك يحتاج إلى نقل لمسافات طويلة (يتجاوز كابل المحرك 50 مترًا)، فإن جهد طرف المحرك يتضاعف بسبب انعكاس الموجة المتنقلة، مما يتلف عزل المحرك وقد يتسبب حتى في انفجار الكابل؛ 9. بالنسبة للتيار التوافقي، يمكن تقليل المكون التوافقي عن طريق تغيير طريقة التعديل، لكن لا يمكن القضاء عليه تمامًا. بالنسبة للتداخل الراديوي الناتج عن dv/dt، يمكن تركيب مرشح كهرومغناطيسي لـ dv/dt، لكنه يكون فعالًا فقط لطول معين من الكابل، ولا يناسب أي طول من الكابل؛ 10. طريقة فعالة لحل المشكلات المذكورة أعلاه هي تركيب مرشح موجة جيبية على جانب الخرج من العاكس لتصفية موجة التعديل SPWM إلى شكل موجة جهد مشابه للموجة الجيبية. يتكون مرشح الموجة الجيبية من مفاعل خرج عالي التردد ودائرة RC ومفاعل مشترك. يمكنه قمع فقدان التردد العالي والتداخل الراديوي الناتج عن dv/dt بشكل فعال، وتمديد الكابل بين المحرك والعاكس إلى 500 متر، أو حتى 2 كيلومتر.

مجالات تطبيق مرشح الموجة الجيبية:
معدات التهوية، الناقلات، المضخات، طاقة الرياح
معدات التدفئة والتهوية وتكييف الهواء، الضواغط
المصاعد، الرافعات، طاقة الرياح، أنظمة UPS، أنظمة EPS
الكابل من المحرك إلى المحرك طويل نسبيًا
يتصل محرك المحرك بعدة محركات على التوازي
تطبيق الجهد المتوسط (يتم نشره أمام محول رفع الجهد)
