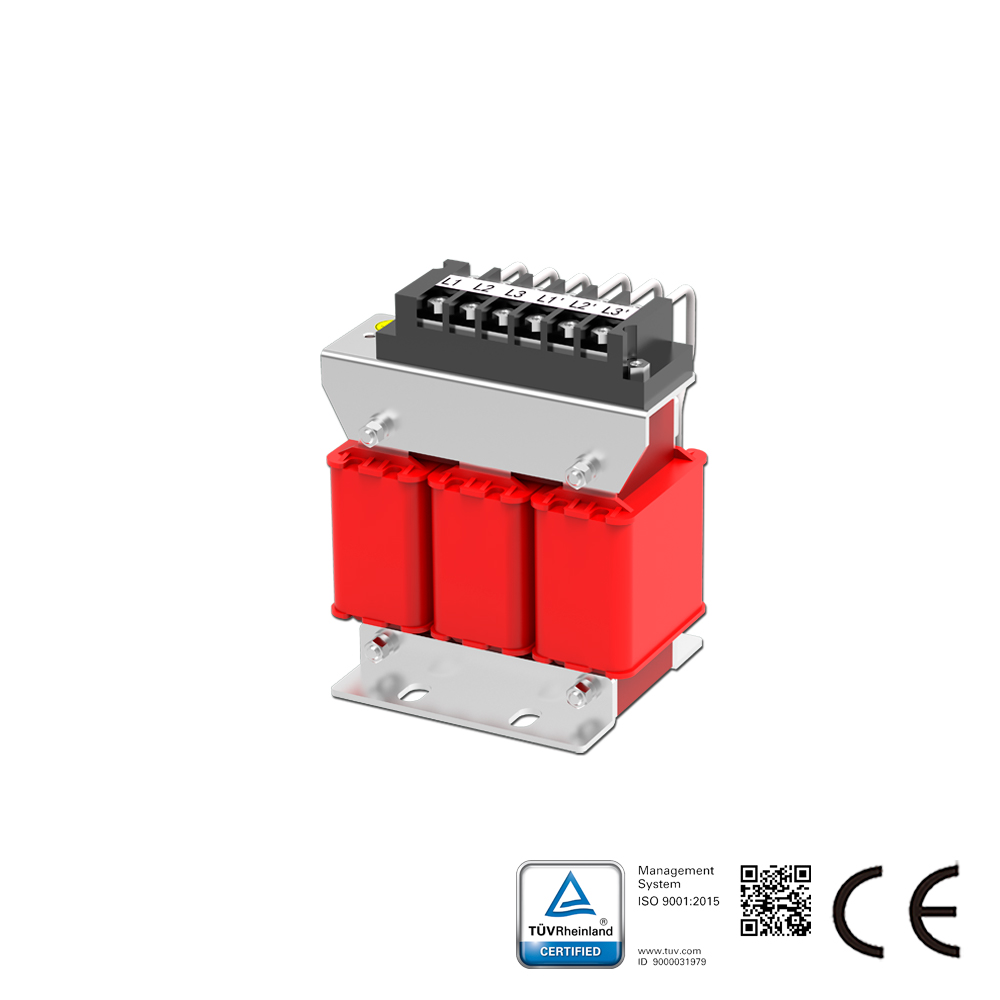

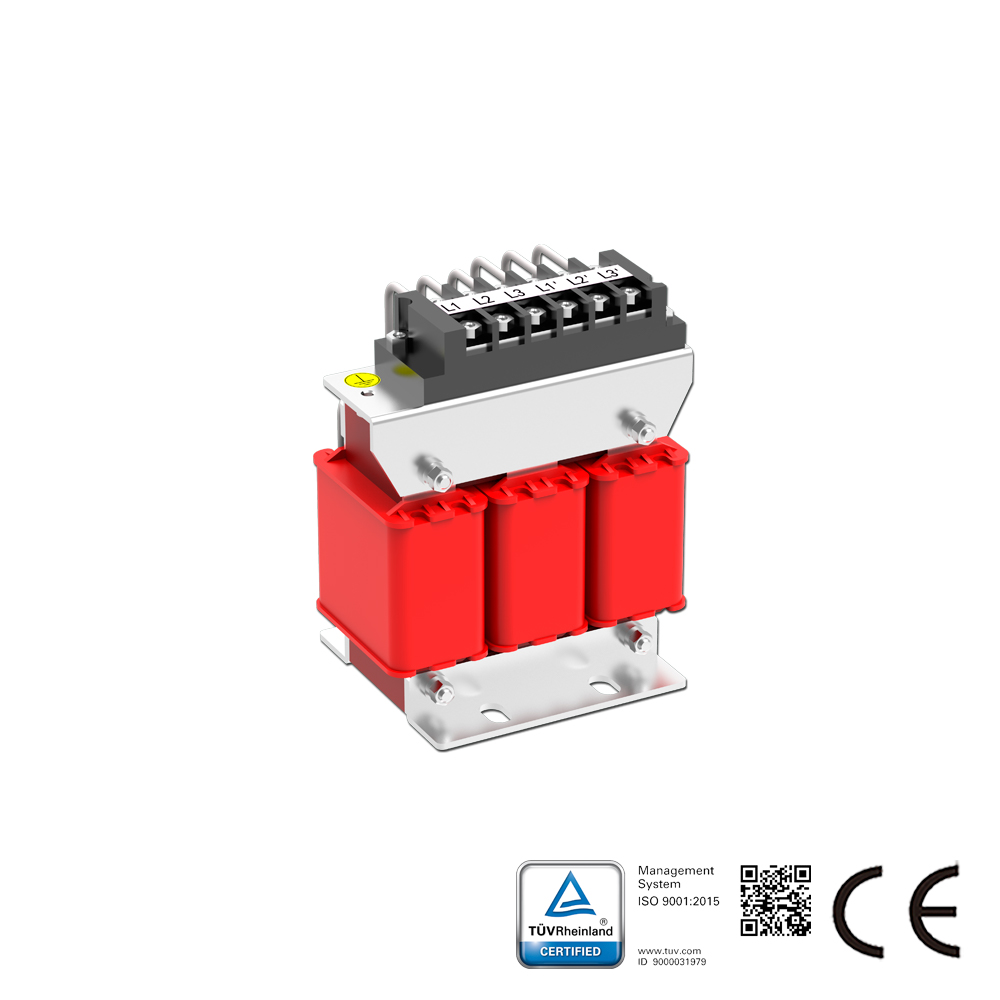

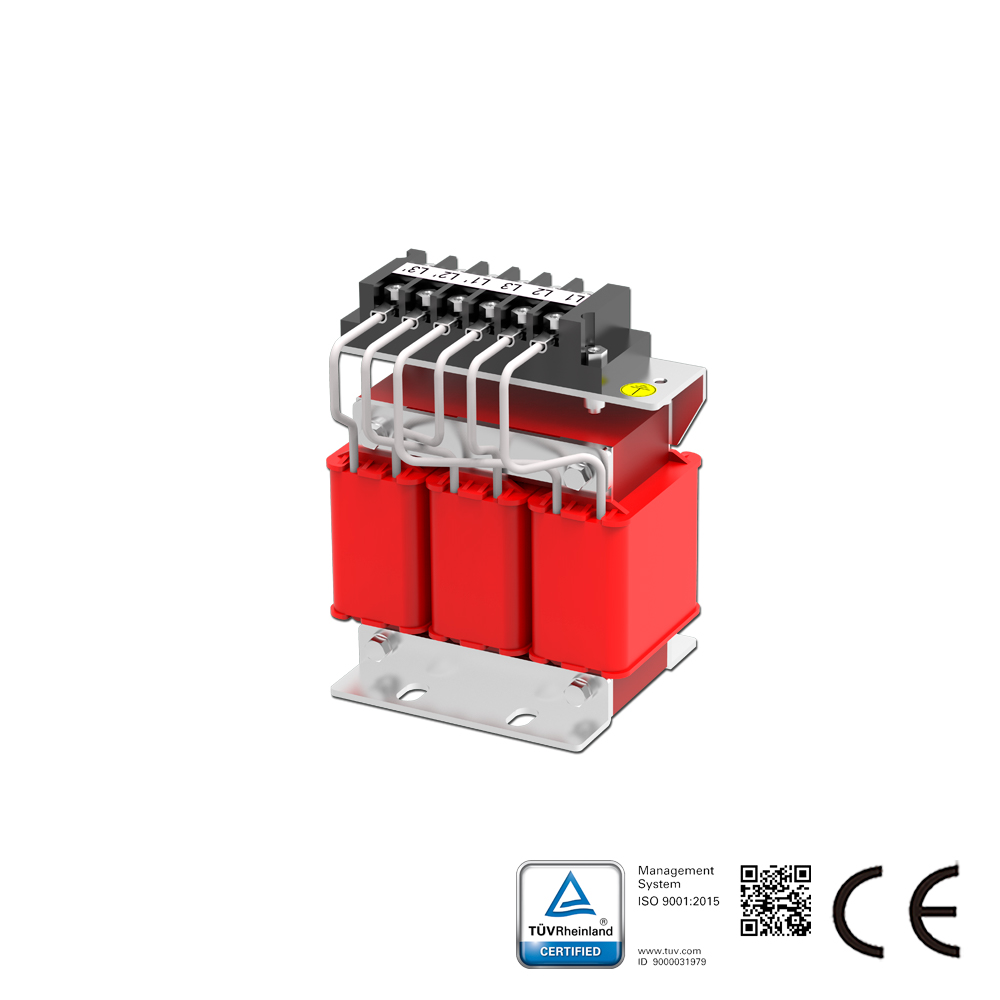

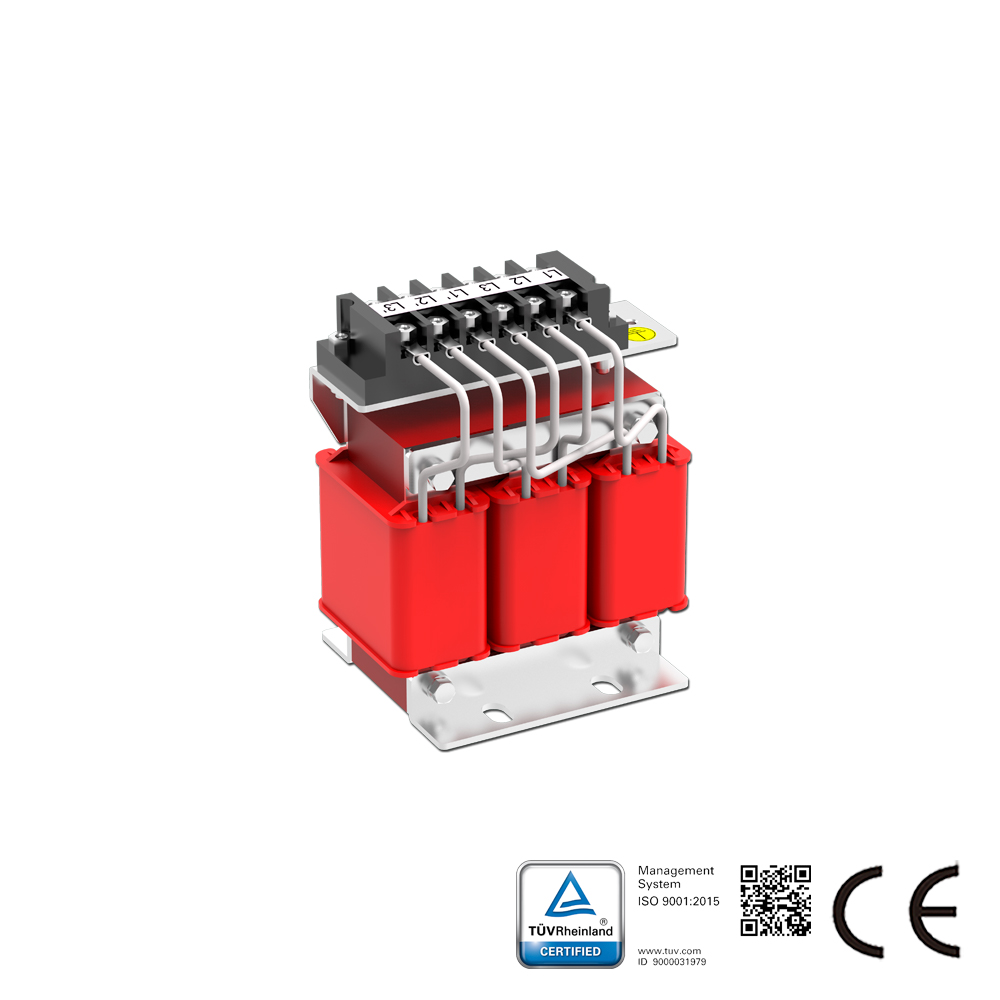

تُركب سلسلة مفاعلات الخط SKS-ACL على التوالي مع المعدات الكهربائية لإدخال معاوقة محكمة ومحددة إلى الدائرة الكهربائية المترددة. تُطبق هذه السلسلة على جانب مدخل محركات التيار المتردد لكبح جهد التيار الدفقي، وتقليل التيار الدفقي والتيار الذروي، وتحسين معامل القدرة الفعلي، وكبح التوافقيات الشبكية، وتحسين شكل موجة تيار الخرج. يُعرف مفاعل خط التيار المتردد أيضًا باسم مفاعل الإدخال أو ملف التيار المتردد.
خصائص مادة مفاعل الخط:
اختيار مرن للمادة: اختيار السيليكون الصلب، المواد المغناطيسية الفريتية، أو القلب غير المتبلور وفقًا لتردد التطبيق؛
أداء ممتاز: بسبب هيكل اللف المتطور، مقاومة تيار مستمر صغيرة، مقاومة قوية للقوة الكهرومغناطيسية، قدرة تحميل زائدة جيدة لفترة قصيرة
أداء موثوق: استخدام مواد عزل من الفئة F، مما يضمن الحفاظ على أداء موثوق للمنتجات في ظروف عمل قاسية.
ضجيج منخفض: مصمم بكثافة تدفق مغناطيسي منخفضة، مفاعلات ذات خطية عالية. مع صفائح تحميل زائدة قوية، ضجيج المفاعل منخفض.
خصائص هذه السلسلة:
قوة التشغيل المقننة: 380V/690V/1140V
تردد التشغيل: 50/60Hz
نطاق التيار: 5-1600A
درجة حرارة البيئة التشغيلية: -25℃-50℃
قوة العزل الكهربائي: القلب-اللف، تيار متردد 3000V/50Hz/5mA/ بدون تلف خلال 60 ثانية (اختبار في المصنع)
مقاومة العزل: القلب-اللف، تيار مستمر 1000V، مقاومة >100 ميجا أوم
الضجيج: أقل من 65 ديسيبل (يتم القياس عند نقطة على بعد 10 أمتار من المفاعل أفقيًا)
فئة الحماية: IP00
فئة العزل: F/H
المعيار: GB 19212.1-2008GB/T1094.6-2011
تطبيق مفاعل الخط:
للمحول الترددي والمحرك
| تيار متردد/تيار مستمر | تيار متردد |
| فئة الحماية IP | IP00 |
| نطاق الجهد الاسمي (فولت) | 400 |
| الطور | 3 أطوار |
| نطاق القدرة (كيلوواط) | 1.5 |
| تردد التشغيل | 50/60 هرتز |
| نطاق التيار الاسمي (أمبير) | 5 |
| الوزن (كجم) | 1.7 |
| معدل المعاوقة | 2% |
