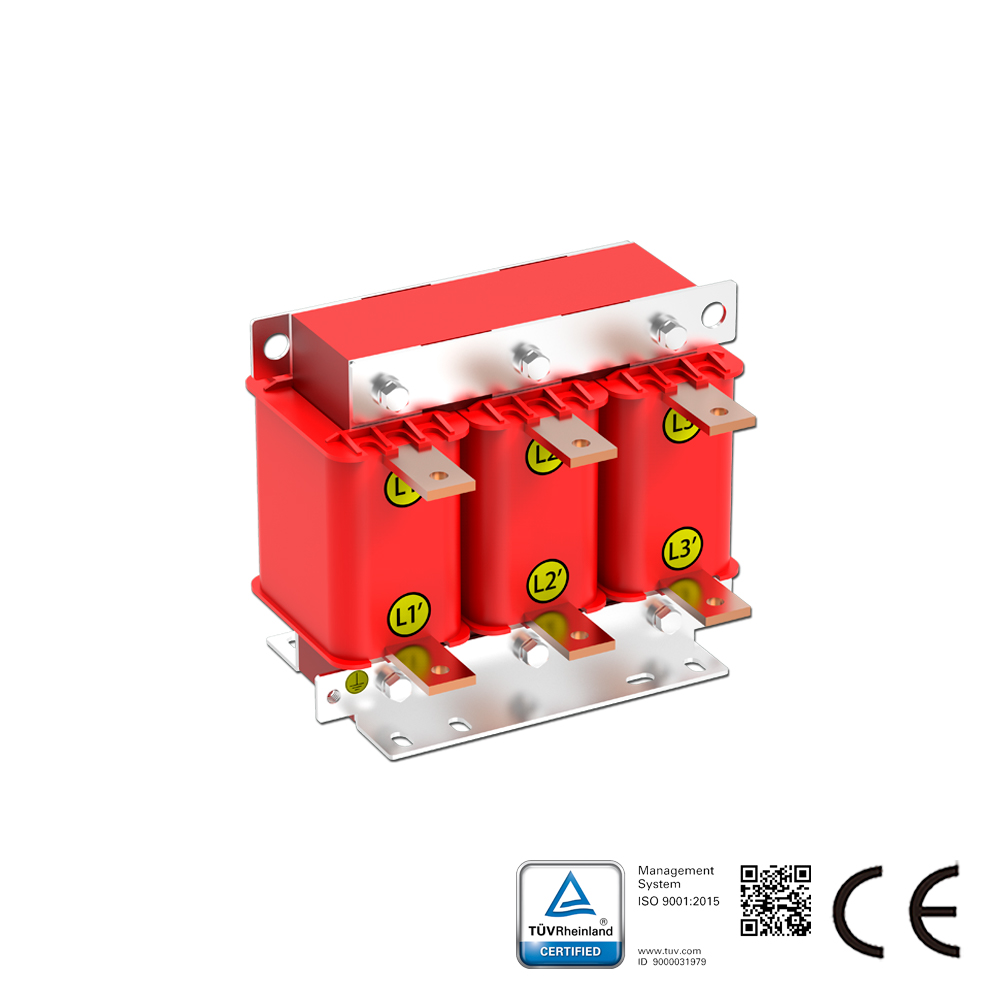

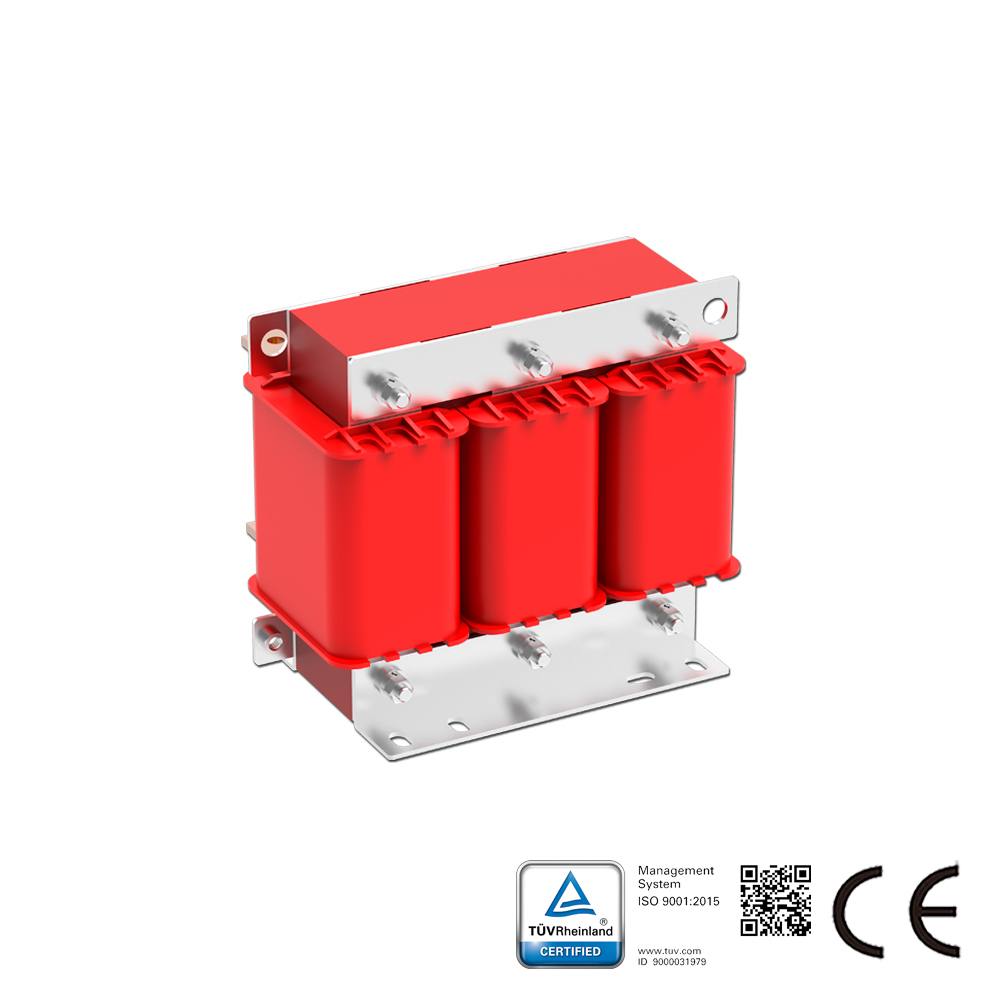

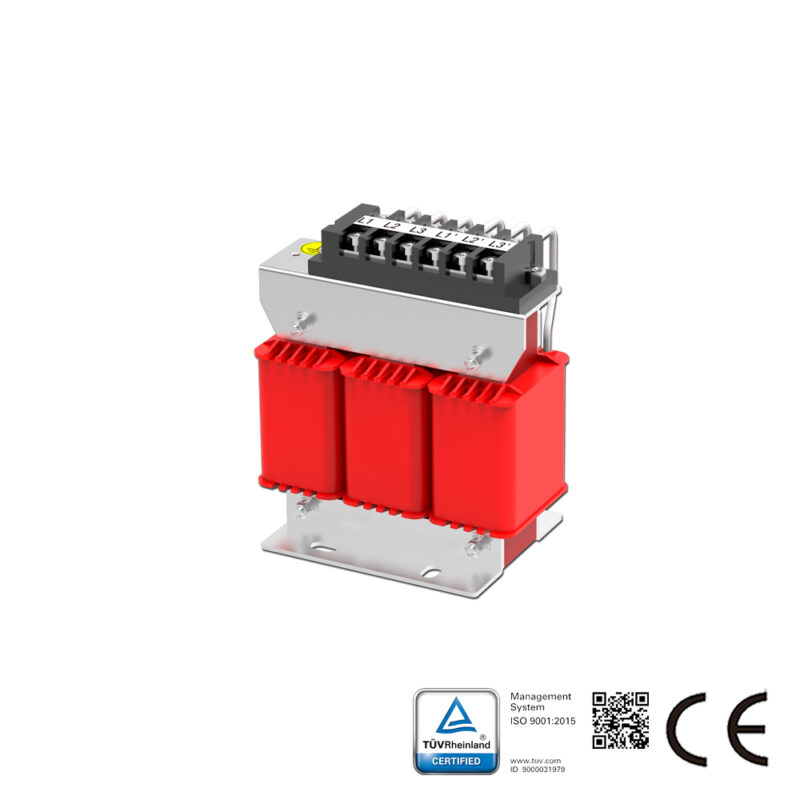

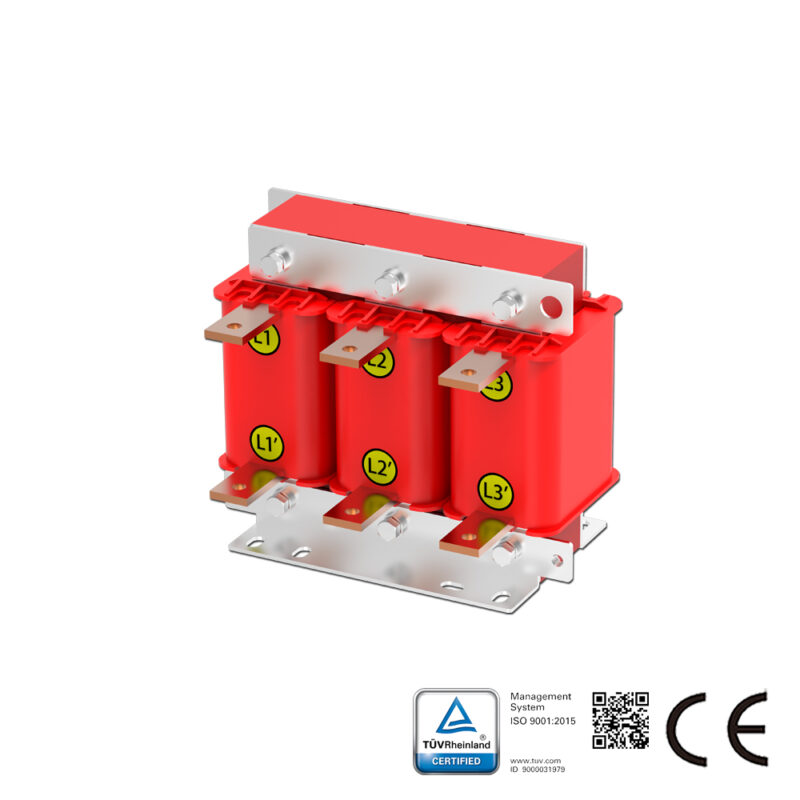

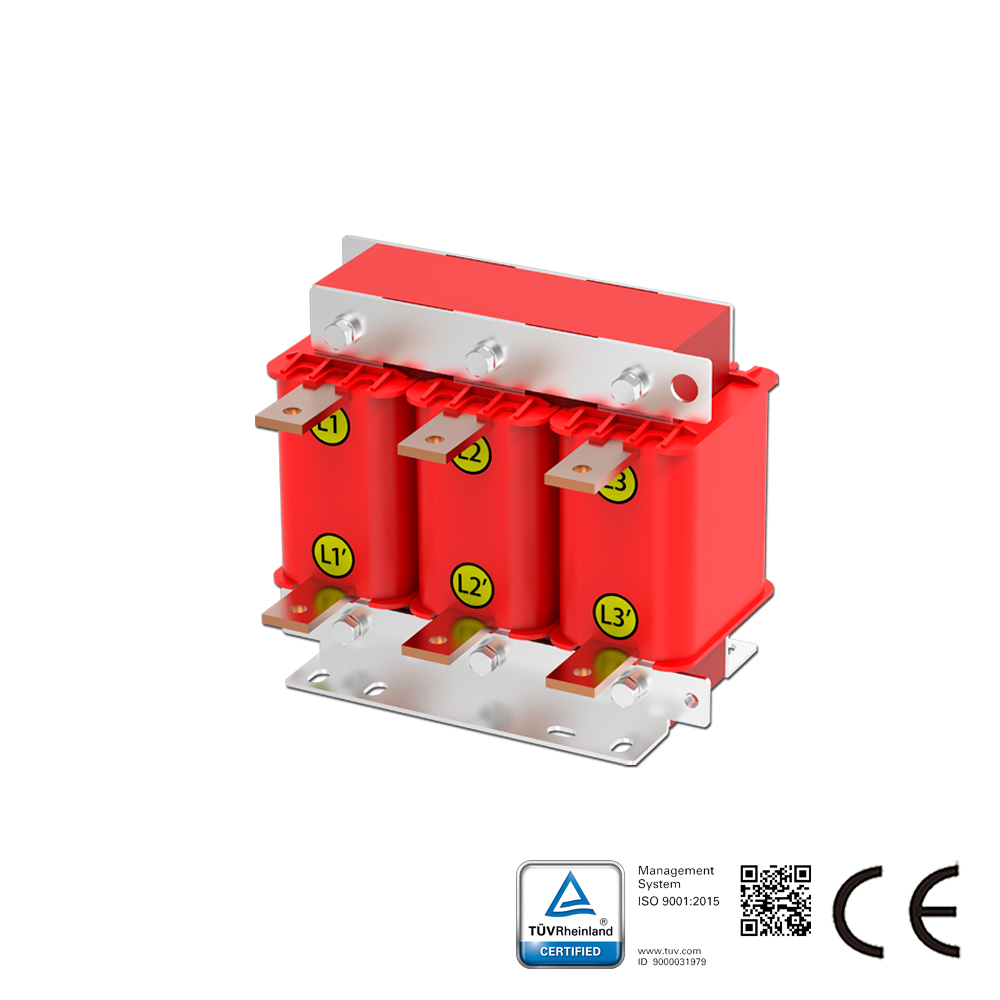

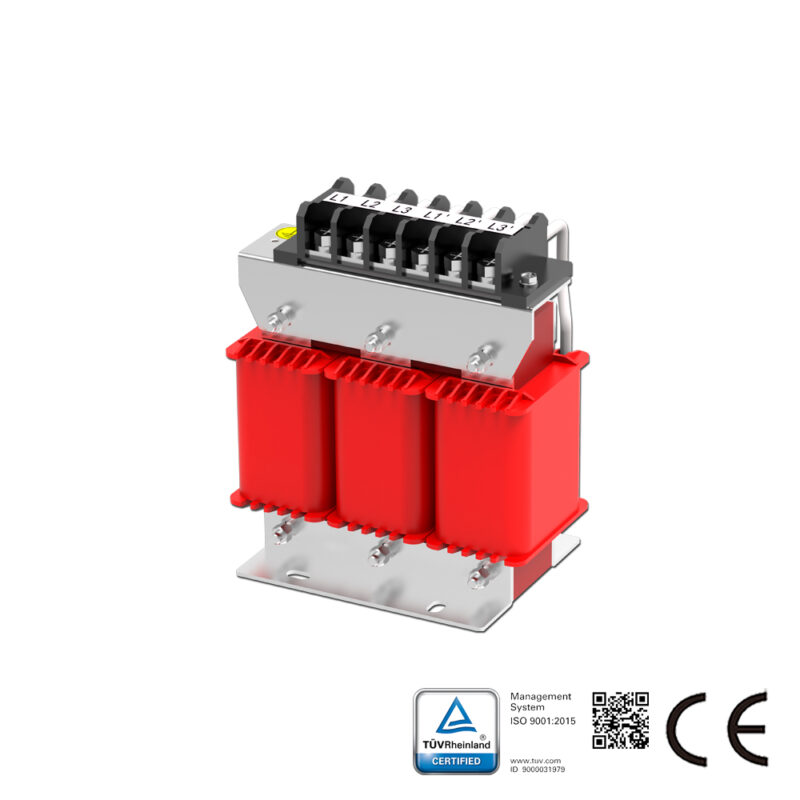

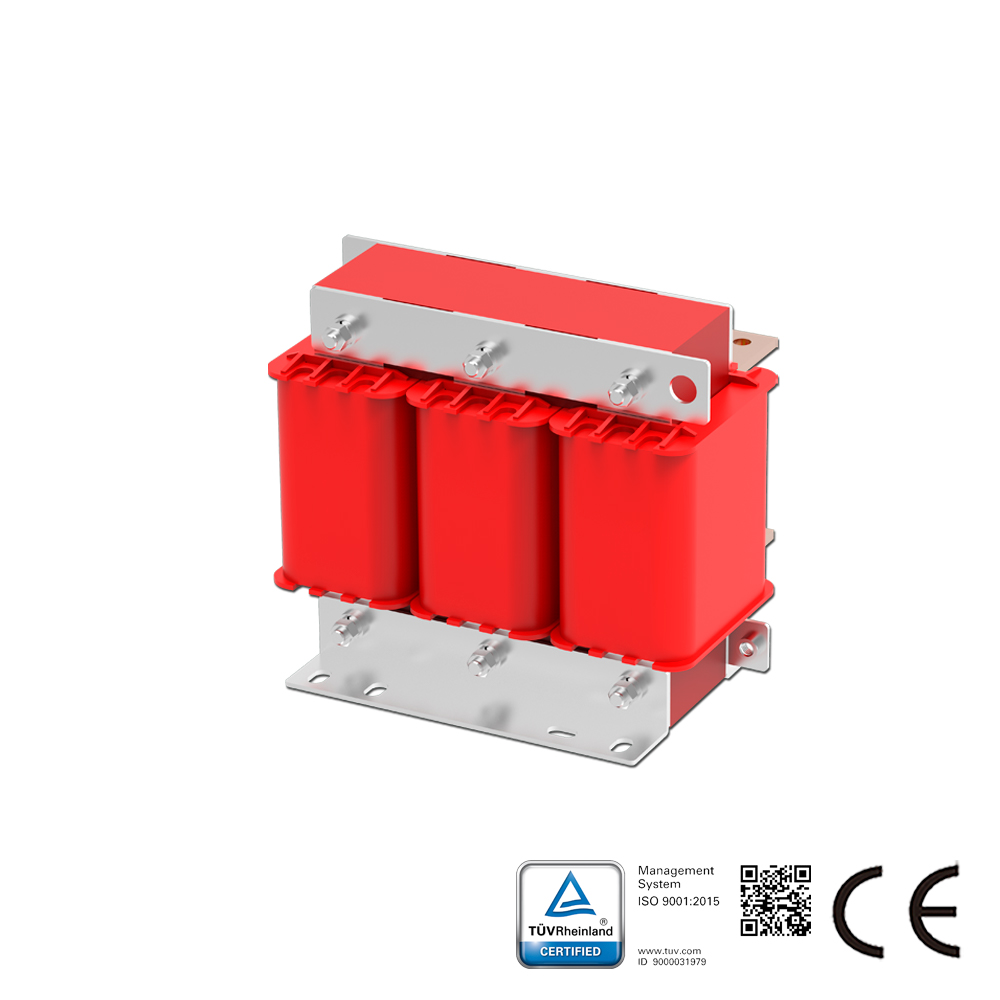

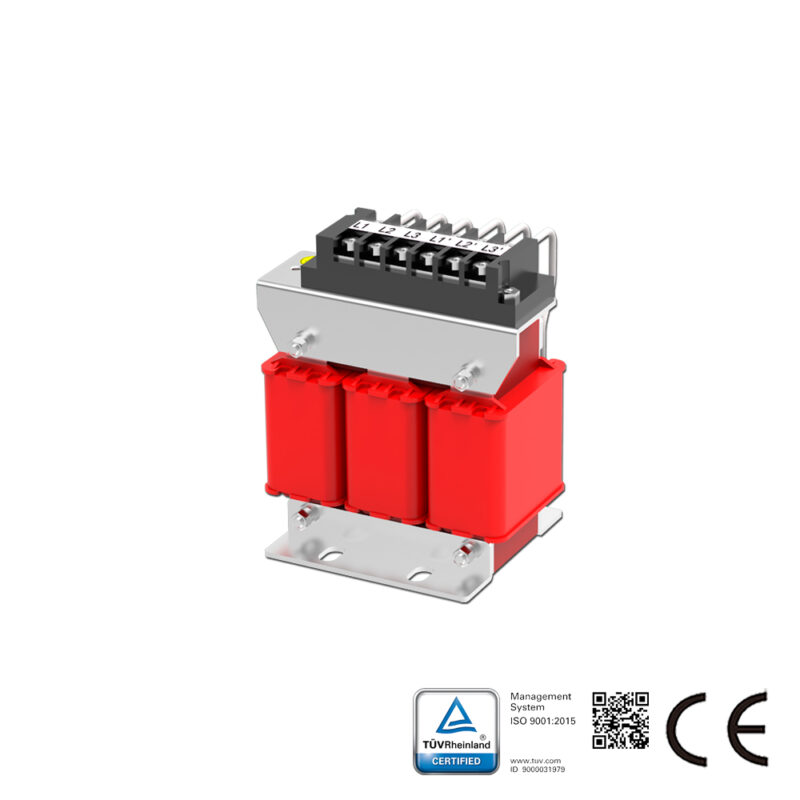

وصف مفاعل الحمل:

تُركب سلسلة مفاعلات الحمل SKS-OCL على التوالي مع المعدات الكهربائية لإدخال معاوقة مضبوطة محددة إلى الدائرة الكهربائية المترددة. تُطبق هذه السلسلة على جانب خرج محركات التيار المتردد لكبح جهد التيار الدفقي، وتقليل التيار الدفقي والتيار الذروي، وتحسين معامل القدرة الفعلي، وكبح التوافقيات الشبكية، وتحسين شكل موجة تيار الخرج. يُعرف أيضًا باسم مفاعل الخط أو مفاعل الخرج.

**خصائص مواد مفاعل الحمل:**

**مرونة اختيار المواد:** اختيار صلب السيليكون، أو مواد مغناطيسية من الفريت، أو قلب غير متبلور وفقًا لتردد التطبيق.
**خصائص ممتازة:** بفضل بنية اللف المتتابع، مقاومة تيار مستمر منخفضة، مقاومة قوية للقوة الكهرومغناطيسية، قدرة تحميل زائدة جيدة لفترات قصيرة.
**أداء موثوق:** استخدام مواد عزل من الفئة F، مما يضمن الحفاظ على أداء موثوق في ظروف التشغيل القاسية.
**ضجيج منخفض:** مصمم بكثافة تدفق مغناطيسي منخفضة، مما يمنح المفاعلات خطية عالية. مع صفائح تحميل زائدة قوية، يكون ضجيج المفاعل منخفضًا.

**خصائص هذه السلسلة:**

القدرة التشغيلية المقننة: 380V/690V/1140V
تردد التشغيل: 50/60 هرتز
نطاق التيار: 5-1600 أمبير
درجة حرارة البيئة التشغيلية: 25- درجة مئوية إلى 50+ درجة مئوية
قوة العزل الكهربائي: القلب-الملف، تيار متردد 3000 فولت/50 هرتز/5 مللي أمبير/ بدون تلف خلال 60 ثانية (اختبار في المصنع)
مقاومة العزل: القلب-الملف، تيار مستمر 1000 فولت، مقاومة > 100 ميجا أوم
مستوى الضجيج: أقل من 65 ديسيبل (يُقاس على بعد 10 أمتار من المفاعل أفقيًا)
درجة الحماية: IP00
فئة العزل: F/H
المعيار: GB 19212.1-2008 / GB/T 1094.6-2011

تطبيق مفاعل الحمل:
للمحول الترددي والمحرك
