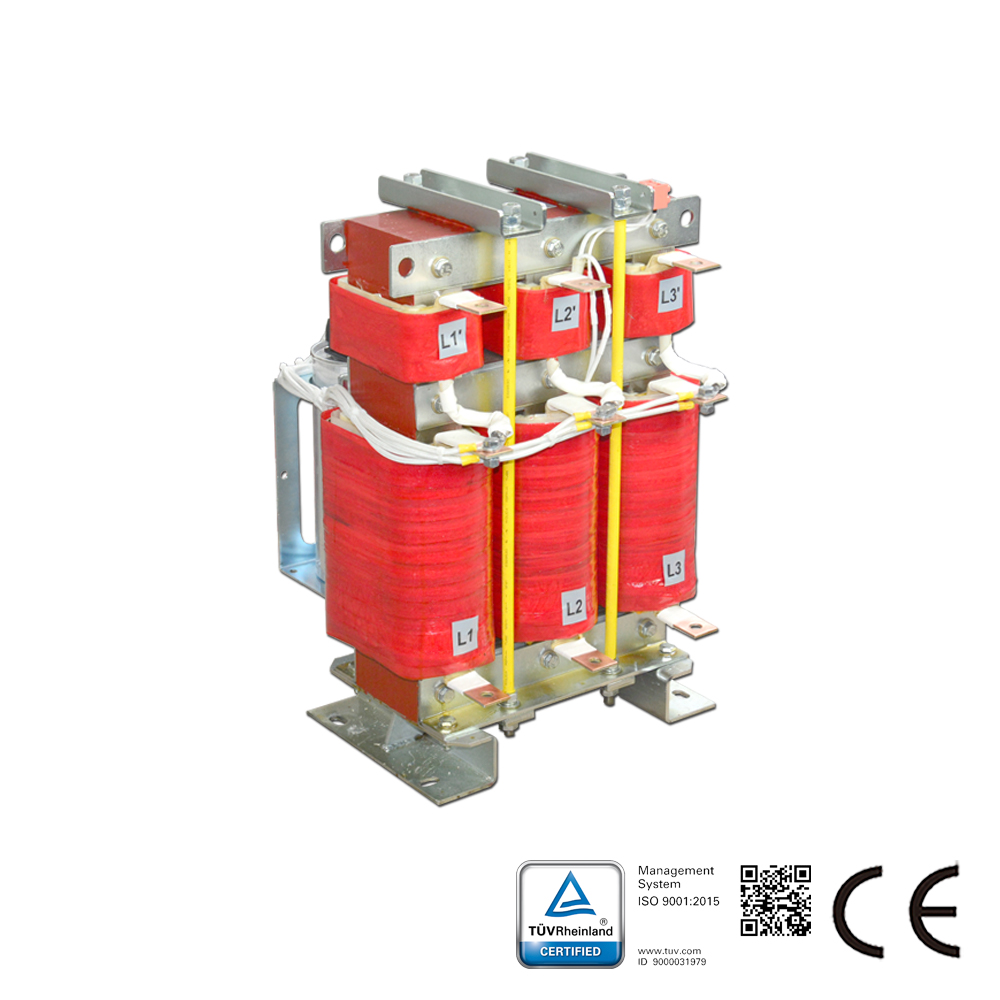

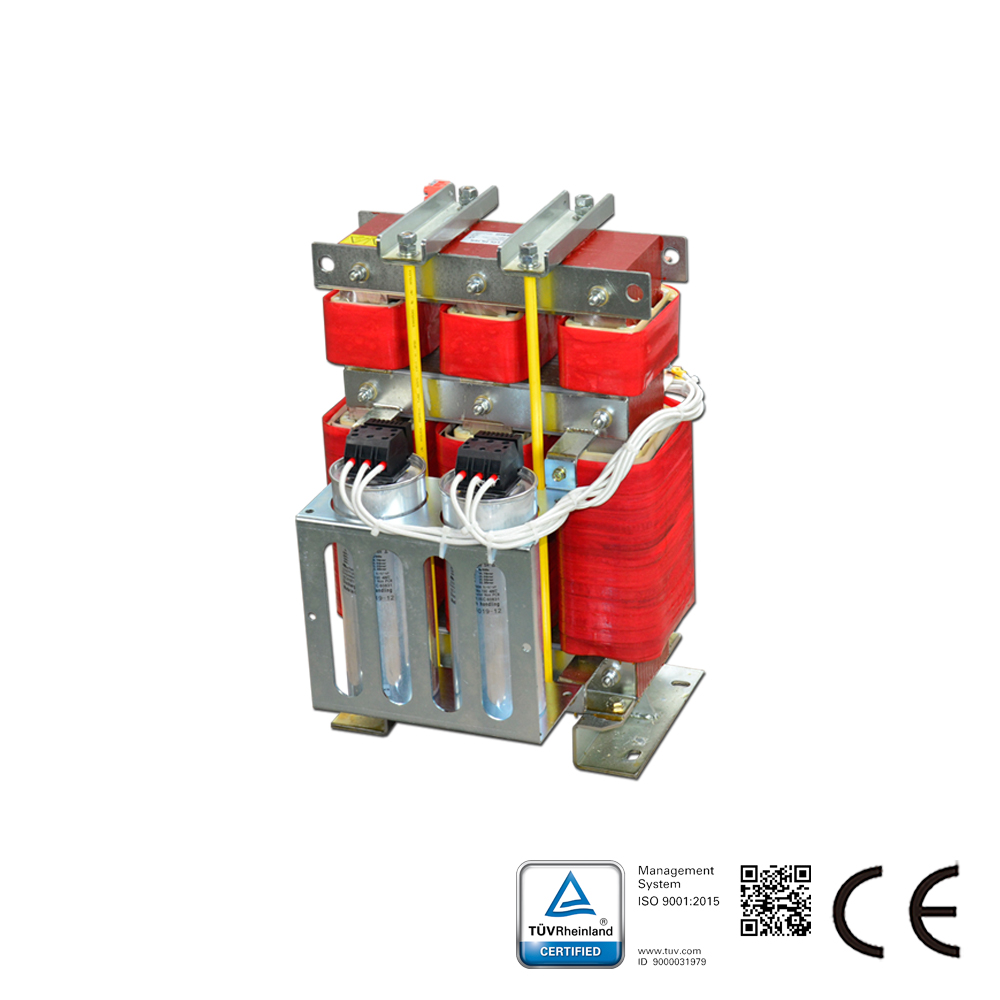

وصف مرشح LCL:

تم تصميم مرشح LCL لحل مشكلة الجهد التوافقي عند الاتصال بالشبكة، وتحويل شكل موجة الجهد PWM إلى موجة جيبية نقية، وتقليل التشويه في شبكة الطاقة، وضمان عمل النظام بأكمله بشكل صحيح. كما يحد مرشح LCL من التوافقيات الحالية.

ميزات مرشح LCL:
تحسين جودة الطاقة لمحول التغذية النشط (AIC)
توهين عالي لتردد النبضات نحو جانب الشبكة
مقاومات تخميد مدمجة لقمع تذبذب التيار
درجة الحماية: IP00
إمكانية إجراء تعديلات وفقًا لمتطلبات العميل الخاصة
التصميم متوافق مع شهادة CE

البيانات الفنية وشروط القياس لمرشح LCL:
الجهد المقنن: 400 فولت تيار متردد (50/60 هرتز)
التيار المقنن: يُشار إليه عند درجة حرارة مقننة 50 درجة مئوية1)
جهد الاختبار: 2240 فولت تيار مستمر، لمدة 2 ثانية (خط/خط)، 2720 فولت تيار مستمر، لمدة 2 ثانية (خطوط/هيكل)
قدرة التحميل الزائد: 1.5 ضعف التيار المقنن لمدة 3 دقائق في الساعة
تردد التبديل لمحول التغذية النشط (AIC)/محول التردد: 2 كيلو هرتز … 8 كيلو هرتز
تردد المحرك: 0 هرتز … 100 هرتز
طول كابل المحرك: أقل من 150 مترًا
الضوضاء: حوالي 72 ديسيبل
الفئة المناخية (IEC 60068-1): 25/100/21

الأطراف الطرفية:
كتل طرفية آمنة من اللمس (16 أمبير إلى 66 أمبير)
قضبان توصيل لمفاعلات AIC ومفاعلات الخط (100 أمبير إلى 400 أمبير)

تطبيق مرشح LCL:
محول التغذية النشط (AIC)، محول التردد رباعي الأرباع، تطبيقات الطاقة الشمسية الكهروضوئية وغيرها من تطبيقات الطاقة المتجددة التي تتطلب محولات من النوع المتصل بالشبكة.
