وصف المنتج:

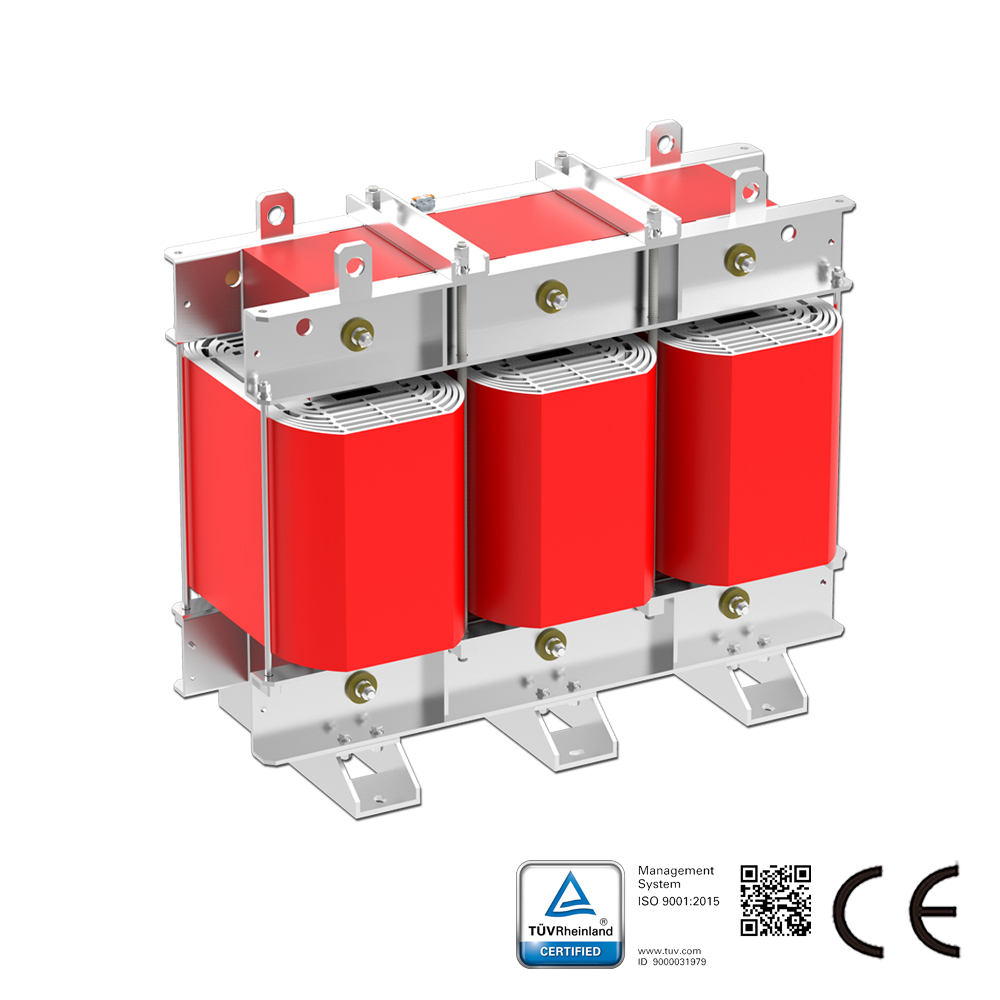

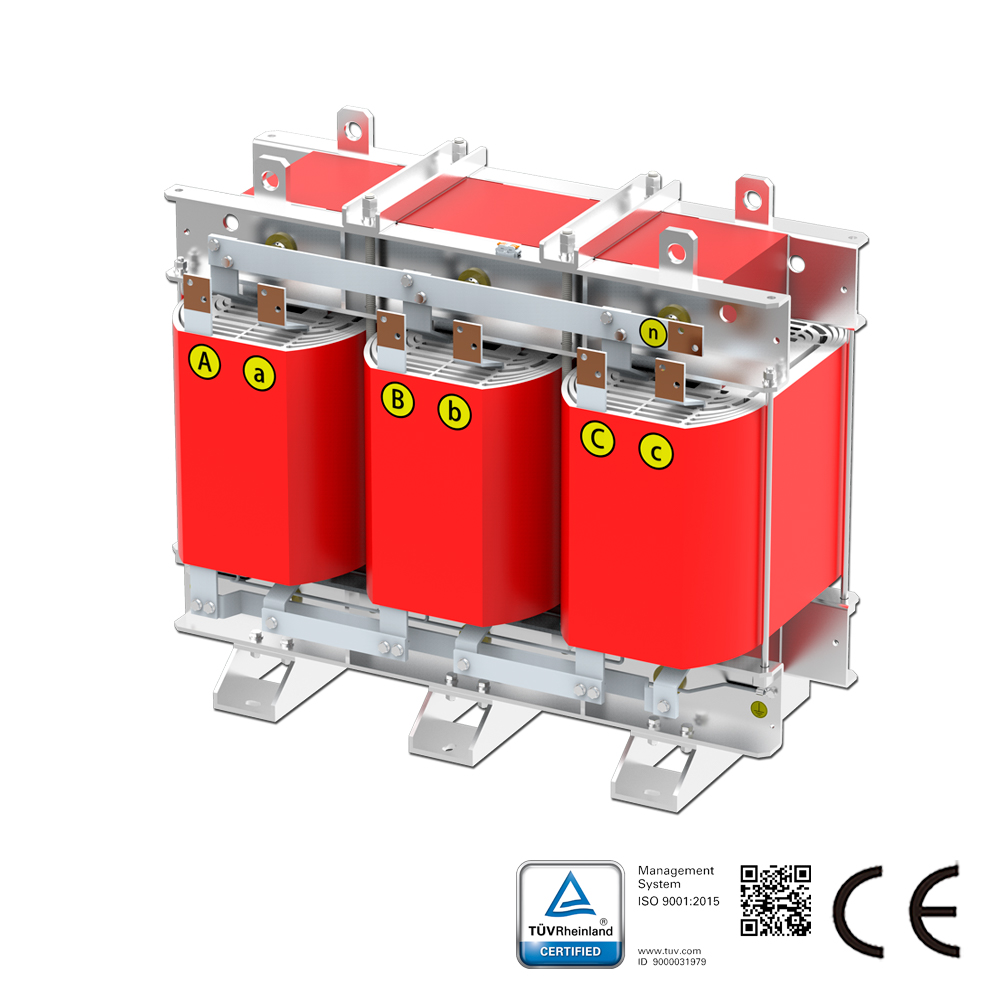

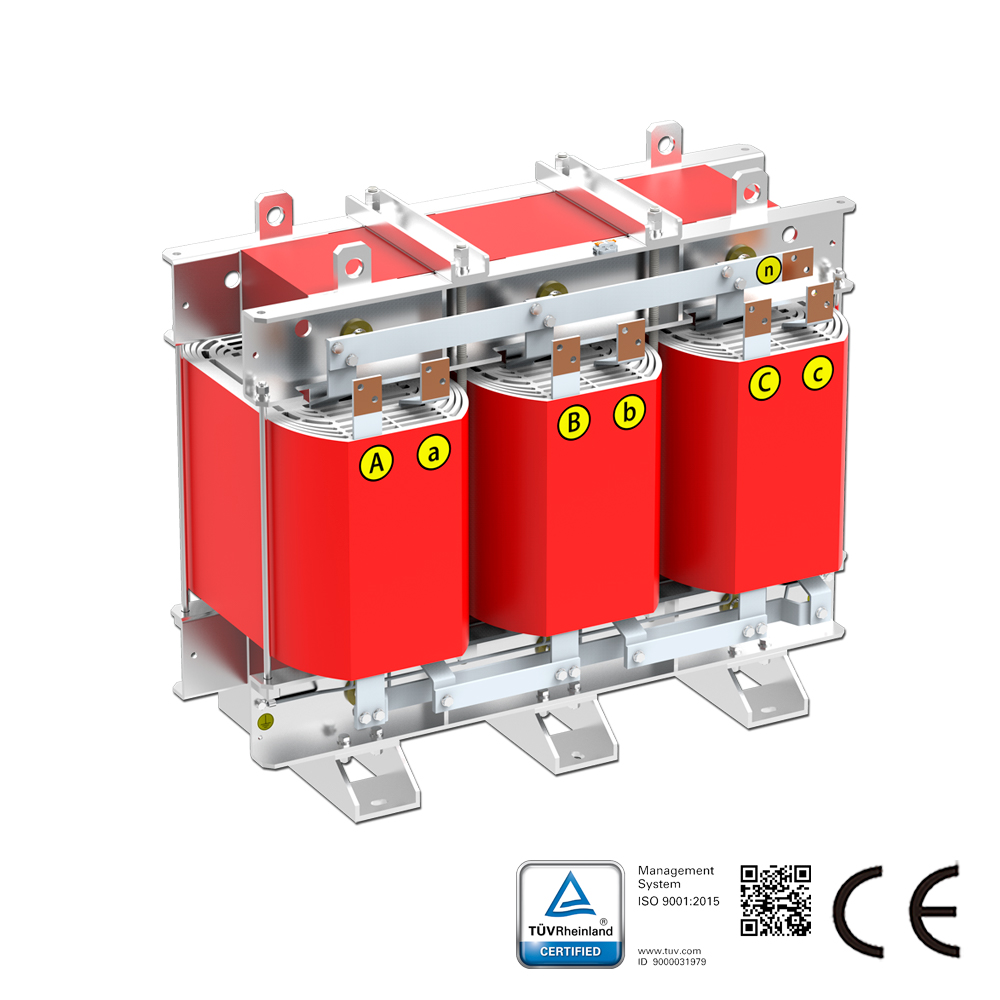

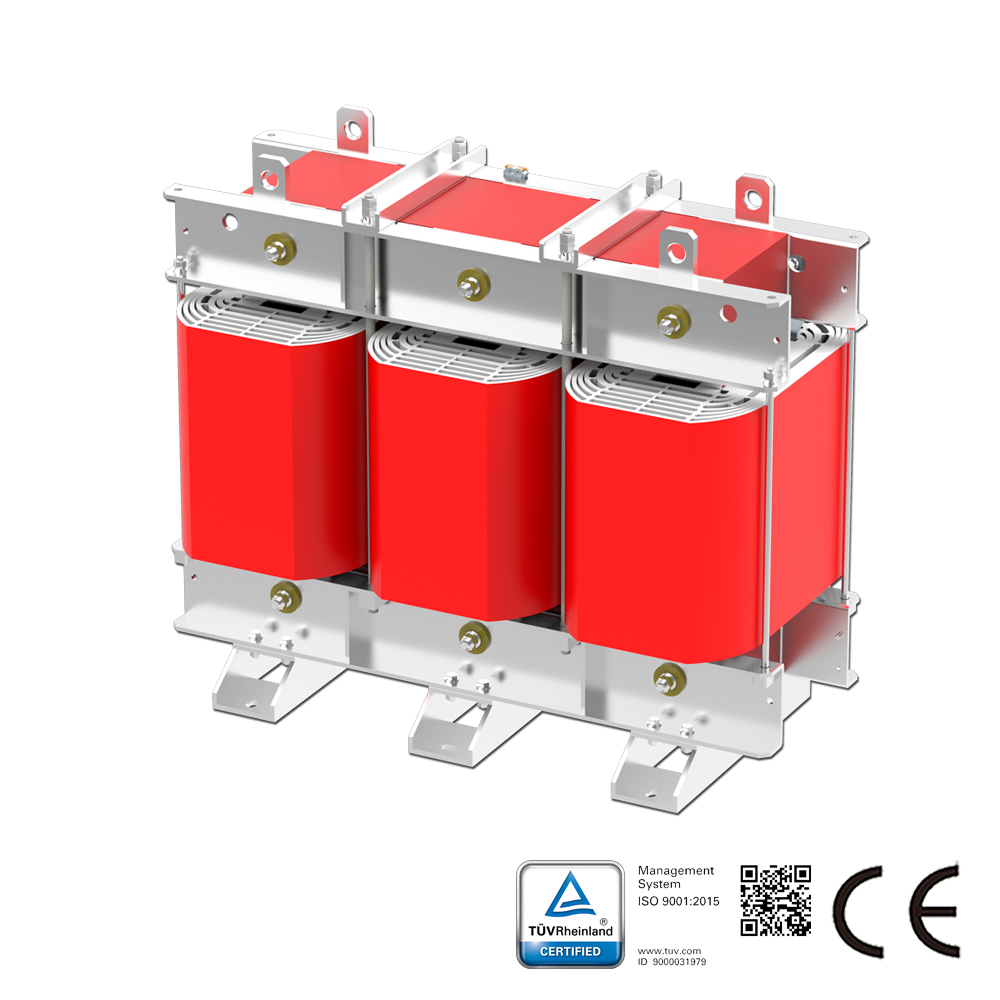

محول العزل ثلاثي الطور بعامل K13 هو محول عزل جاف ثلاثي الطور مصمم خصيصًا للأحمال غير الخطية عالية التوافقيات. تم تصنيف قلبه عند K=13، مما يمكنه من تحمل الحرارة الإضافية الناتجة عن التيارات التوافقية وضمان التشغيل المستقر في ظل ظروف التوافقيات العالية. مناسب للسيناريوهات ذات التوافقيات المتوسطة إلى العالية (THDi ≤ حوالي 60%)، ويستوعب 70%–90% من الأحمال غير الخطية (مثل مراكز البيانات، أنظمة إمداد الطاقة غير المنقطعة (UPS)، ومحركات التردد المتغير).

الوظيفة الأساسية: لا يزيل التوافقيات، ولكنه من خلال تصميم خاص يتحكم في التسخين التوافقي، ويمنع ارتفاع حرارة الملفات، ويطيل العمر الافتراضي.

المعايير الأساسية:

السعة المقدرة: 10 كيلو فولت أمبير ~ 1000 كيلو فولت أمبير
جهد الدخل: ثلاثي الطور 380V-690V (±10%)
جهد الخرج: ثلاثي الطور 380V-690V (±10%)
التردد: 50/60 هرتز
مجموعة التوصيل: Dyn11
طريقة التبريد: AN (تبريد هواء طبيعي) / AF (تبريد هواء قسري)
فئة العزل: الفئة F (155°C)، الفئة H (180°C)
درجة الحماية: IP00 / IP20 / IP54
المعايير: IEC 60076-11، UL 5085، GB 6450

خصائص التصميم الرئيسية (التمييز عن المحولات القياسية)

تصميم الملفات:
استخدام أسلاك معتمدة بدرجة حرارة تزيد عن 180 درجة مئوية لتحمل تأثير الغلاف والتسخين التوافقي
زيادة مقطع الموصل وتحسين عملية اللف لتقليل الفقد التوافقي الإضافي
توسيع سعة الموصل المحايد (مناسب لعدم توازن الطور الثلاثي والتوافقيات ذات التسلسل الصفري)

القلب: استخدام صفائح سيليكونية منخفضة الفقد لتقليل فقد الحديد وخفض ارتفاع درجة الحرارة

العزل والتدريع: عزل كهربائي بين الملف الابتدائي والثانوي + تدريع إلكتروستاتيكي لكبح التداخل المشترك وتقليل الجهد بين المحايد والأرض

التحكم في ارتفاع درجة الحرارة: تحت ظروف الحمل التوافقي K13، لا يتجاوز ارتفاع درجة حرارة الملفات حد فئة العزل.

ميزات المنتج:
توافق توافقي عالي: مصنف K13، مناسب تمامًا للأحمال غير الخطية بنسبة 70%–90% (أجهزة UPS، الخوادم، محركات التردد المتغير، المقومات)
أمان من النوع الجاف: خالٍ من الزيت، مقاوم للحريق، مقاوم للانفجار، بدون صيانة — مثالي للاستخدام الداخلي، مراكز البيانات، المستشفيات
كفاءة عالية وضوضاء منخفضة: كفاءة ≥98%، ضوضاء <55 ديسيبل (تبريد هواء طبيعي)
عمر طويل وموثوقية عالية: عزل من الفئة H، تبديد حراري محسّن، يدعم التشغيل المستمر 24/7 تحت حمل عالٍ (عامل تحميل >95%)
تركيب مرن: تصميم مدمج، خيارات التركيب على الأرض أو في الخزانات، مناسب لتوزيع الطاقة الصناعي والمباني
الامتثال للمعايير: يتوافق مع معايير IEC/UL/GB، مناسب للبيئات الصعبة مثل مراكز البيانات والمنشآت الصناعية والمواقع الطبية

التطبيقات النموذجية:
مراكز البيانات: الخوادم، وحدات الإمداد غير المنقطع (UPS)، مكيفات الهواء الدقيقة، وحدات توزيع الطاقة (PDU)
الأتمتة الصناعية: محركات التردد المتغير (VFDs)، السيرفو، محركات التيار المستمر، معدات اللحام
المجال الطبي / الاتصالات: التصوير الطبي، معدات غرف العمليات، محطات الاتصالات الأساسية، مقسمات الهاتف (PBX)
المباني التجارية: إضاءة LED، المصاعد، مجموعات الأجهزة الإلكترونية المكتبية
