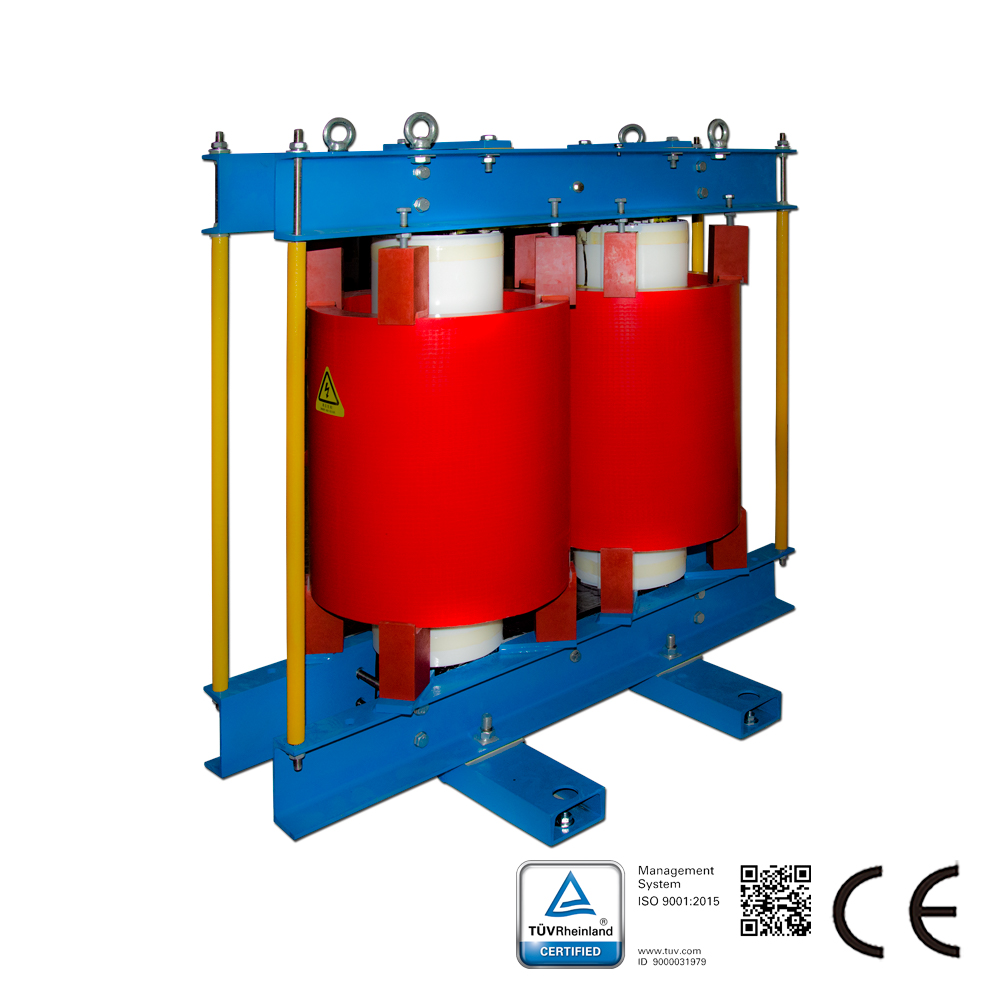

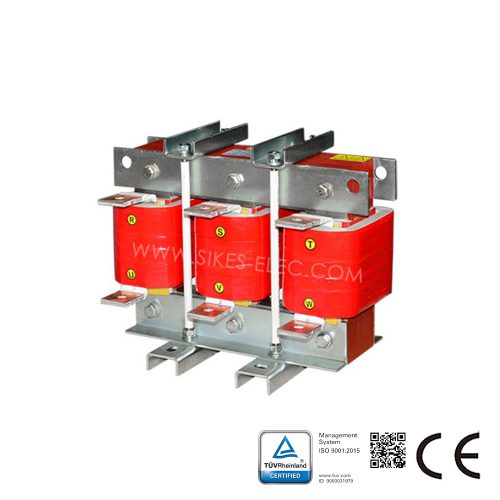

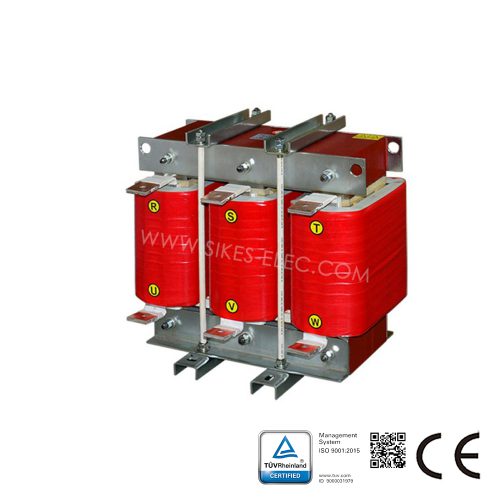

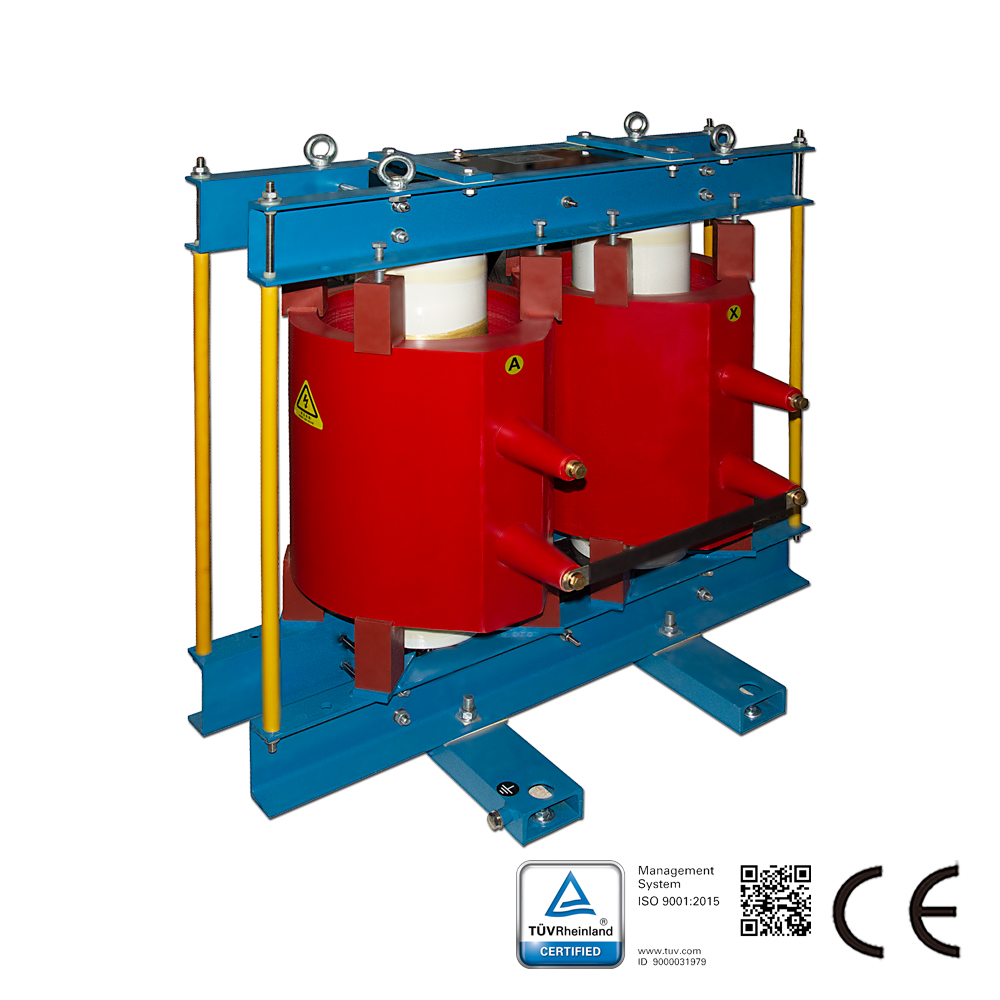

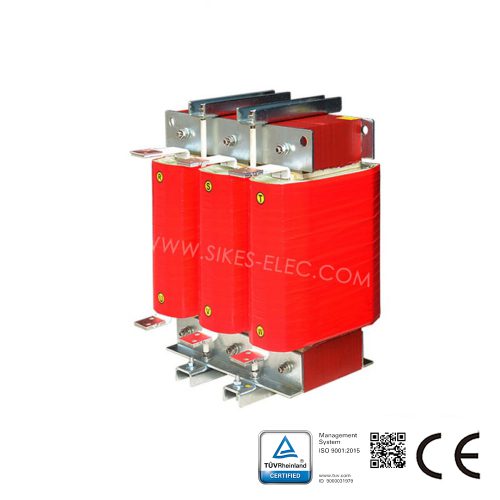

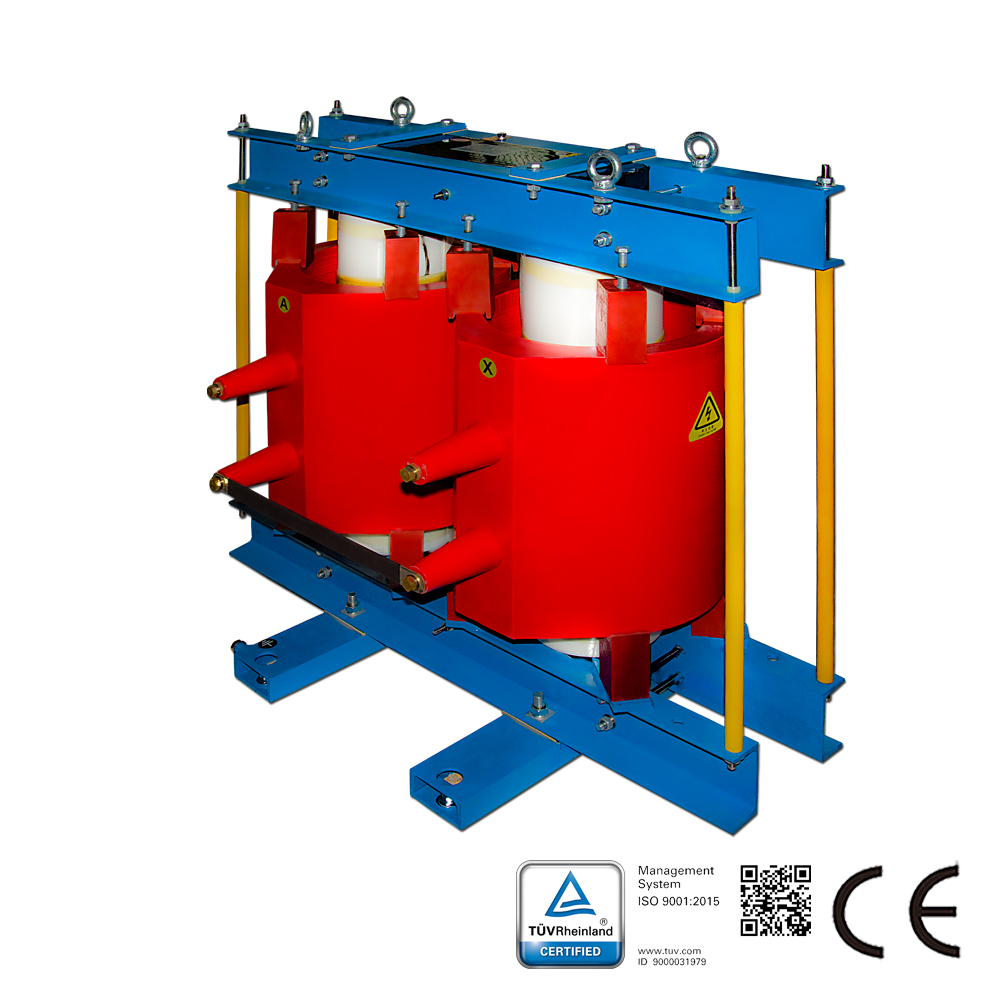

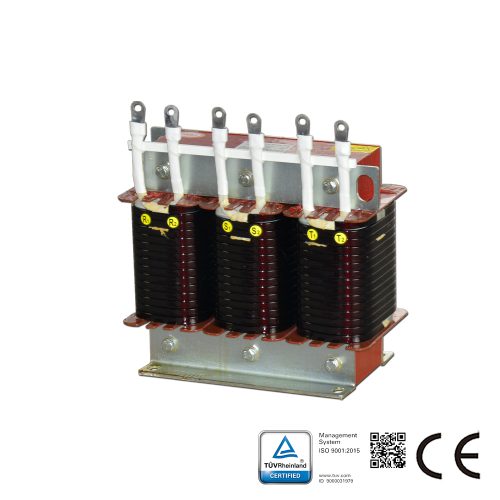

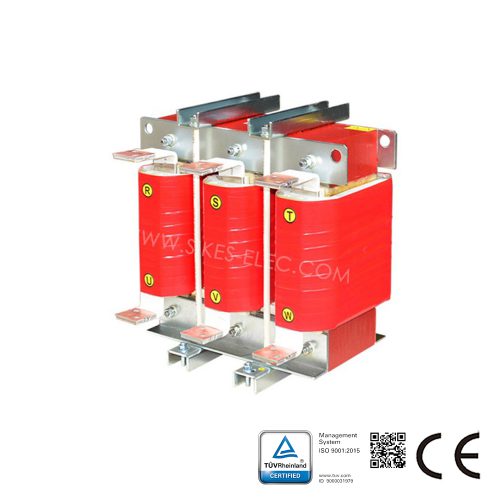

وصف مفاعل الترشيح:

يمكن لمفاعل الترشيح مع المكثفات أن يشكل دائرة توافقية لتقليل التيار التوافقي في النظام، وخاصة التوافقيات الثالثة والخامسة والسابعة والحادية عشرة والثالثة عشرة والأعلى. يمكن تركيب مفاعل الترشيح بواسطة توصيل متوازي أو تسلسلي.

وظيفة مفاعل المرشح:
مفاعل LCL لمقوم PWM، تردد الحامل: ≥2 كيلوهرتز، تردد العمل: 50 هرتز، الطور: 3.
تحتوي التوافقيات على تداخل محرك التردد المتغير (VFD) مع شبكة الكهرباء، التوافقيات الرئيسية: 3، 5، 7، 9، 11، 13، 15، 17، 19، على جانب الخرج تسود التوافقيات عالية التردد من 5 إلى 10 كيلوهرتز.

المعلمة التقنية لمفاعل المرشح:
التيار المقنن: ≤5000 أمبير؛ الجهد المقنن: <1000 فولت؛ القوة العازلة: الملف-الأرض 3000 فولت تيار متردد/50 هرتز/60 ثانية دون تلف. مقاومة العزل: الملف-الأرض، برغي القلب العرضي-الأرض 500 فولت تيار مستمر، مقاومة العزل ≥100 ميجا أوم؛ ضوضاء المفاعل: <65 ديسيبل (على بعد 1 متر من المفاعل). الحماية: IP00؛ العزل: F/H، المعيار: IEC289؛ GB10229-88 (مكافئ لـ IEC289:1987).

تطبيق مفاعل الترشيح:
طاقة الرياح، الطاقة الشمسية، محركات التردد المتغير (VFD) وأنظمة الإمداد بالطاقة غير المنقطعة (UPS)
