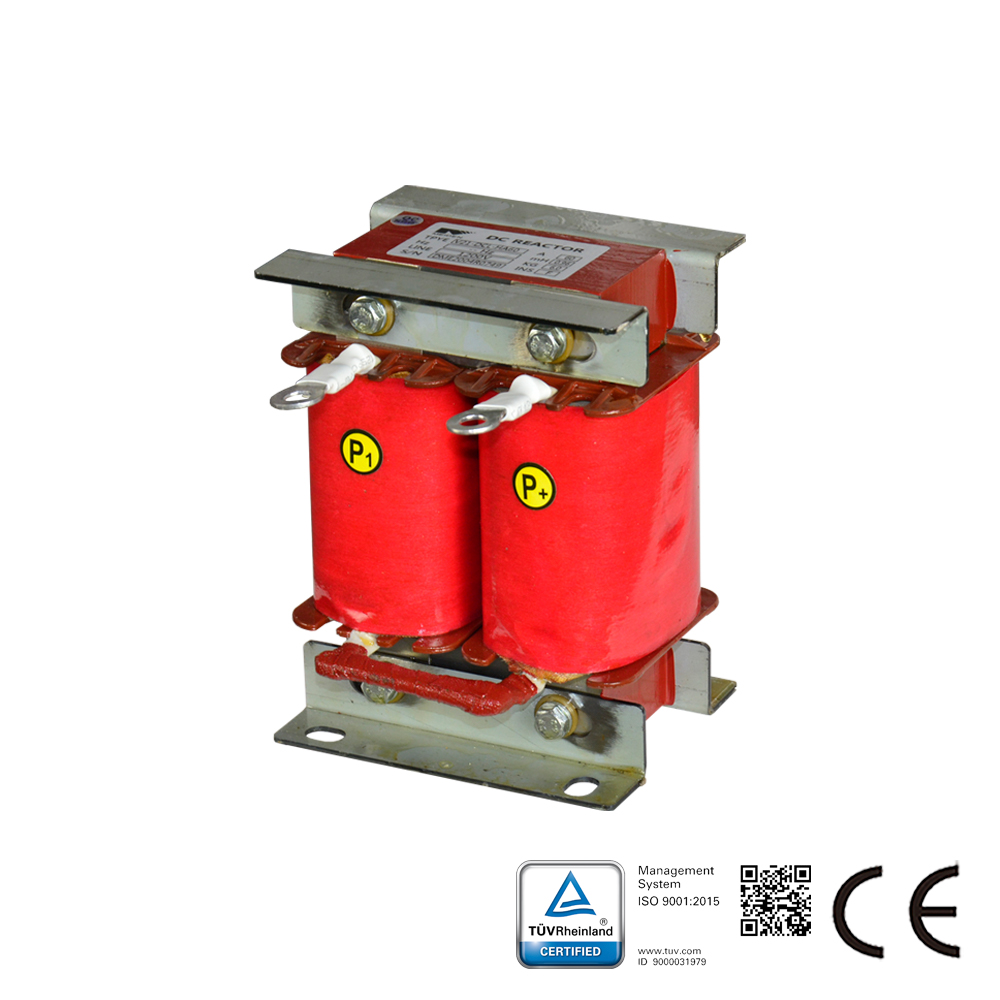

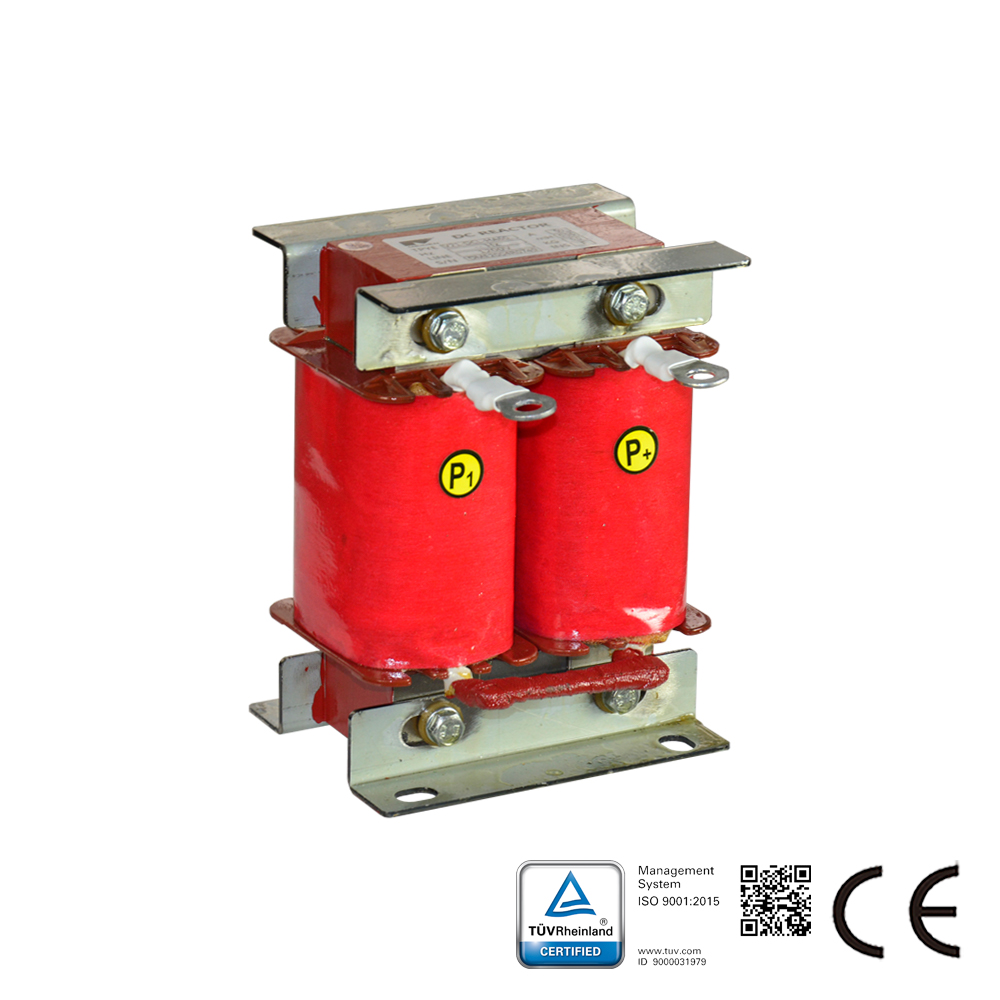

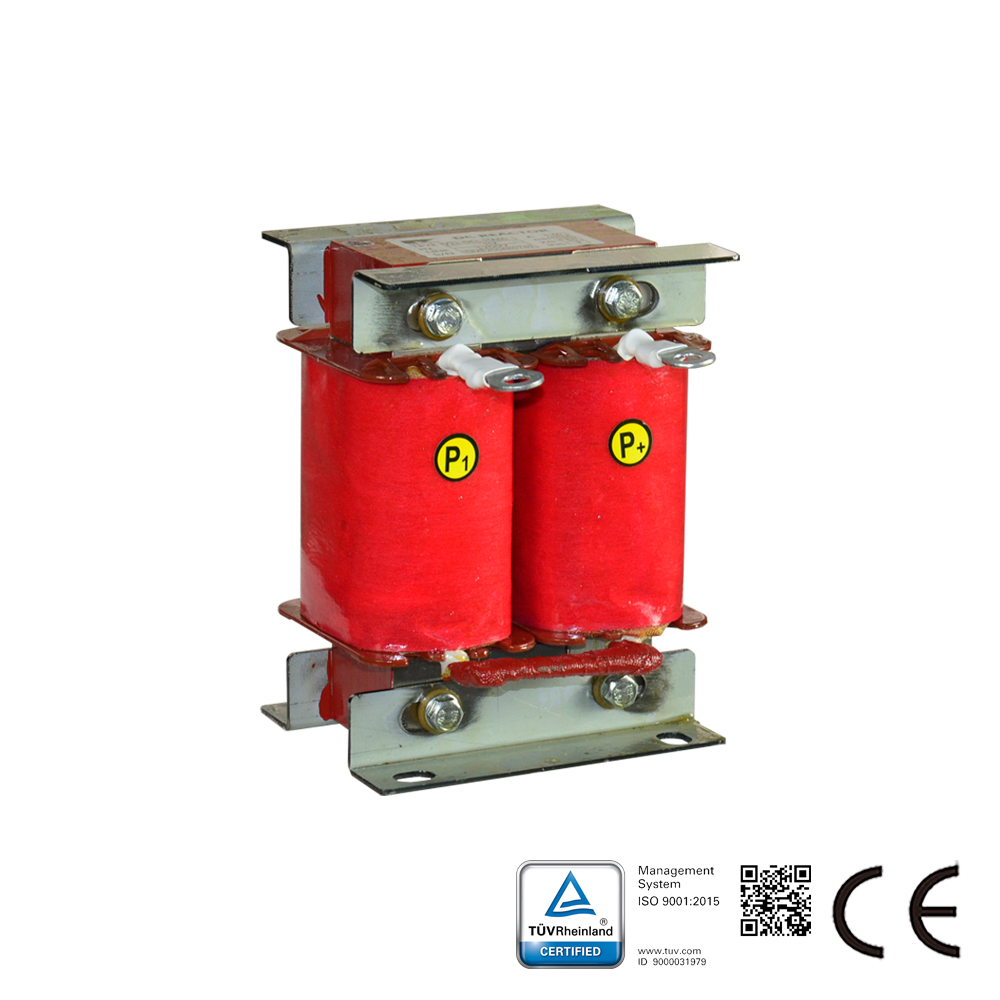

وصف مفاعل التيار المستمر:

تحقق الاختناقات المغناطيسية للشبكة أيضًا الفائدة ذات الاتجاهين لاختناقات الخط. يتم تصفية تشوه جهد الخط والقطع الناتج عن المحرك من مصدر التيار المتردد الوارد، وعلى العكس، يتم تصفية التداخل المفروض على الخط بواسطة أجهزة أخرى من المحرك. يتم الحد من تيار الدائرة القصيرة المتاح من الخط. يُعرف مفاعل التيار المستمر أيضًا باسم مفاعل التيار المستمر.

الخصائص المادية لمفاعل التيار المستمر:
1. مقاومة عالية لدرجات الحرارة: يتم دمج مادة العزل الداخلي مع عملية بدون إطار، وقدرة مقاومة الحرارة للملف عالية، مع خيار الفئة F أو H.
2. تقليل الضوضاء: تستخدم فجوة الهواء في الملف عملية اللحام بقوس الأرجون، مما ينتج عنه ضوضاء منخفضة، تسرب تدفق مغناطيسي صغير، ومحاثة مستقرة.
3. المقاومة الكهرومغناطيسية: نظرًا للف بعملية لف الرقائق، يتمتع الملف بمقاومة قوية للقوة الكهرومغناطيسية وجودة عرض جيدة.
4. حجم صغير: قلب من صفائح فولاذ السيليكون المدرفلة على البارد وذات الحبيبات الموجهة، مما يمنح الملف موثوقية عالية، حجم صغير، وزن خفيف، وتكلفة منخفضة.

خصائص هذه السلسلة:
1. جهد العاكس (النظام): 0.4 كيلو فولت
2. نطاق الجهد: تيار مستمر 600 فولت – 1200 فولت
3. القوة العازلة: القلب-الملف، تيار متردد 3000 فولت/50 هرتز/5 مللي أمبير، بدون تلف لمدة 60 ثانية (اختبار في المصنع)
4. مقاومة العزل: القلب-الملف، تيار مستمر 1000 فولت، المقاومة > 100 ميجا أوم
5. الضوضاء: أقل من 65 ديسيبل (يقاس على بعد 10 أمتار أفقيًا من المفاعل)
6. المعيار: GB 19212.1-2008، GB/T1094.6-2011

تطبيق مفاعل التيار المستمر:
1. تقليل التيار في دائرة التيار المستمر. ضمان استمرارية التيار عند وصول قيمة الحث إلى درجة معينة.
2. تقليل ومنع تلف جسر المقوم وارتفاع درجة حرارة المكثف الناتج عن تيار النبض.
3. تحسين معامل القدرة، تقليل نبض التيار المتردد على قضيب التوزيع للتيار المستمر، الحد من عابر جهد الشبكة.
