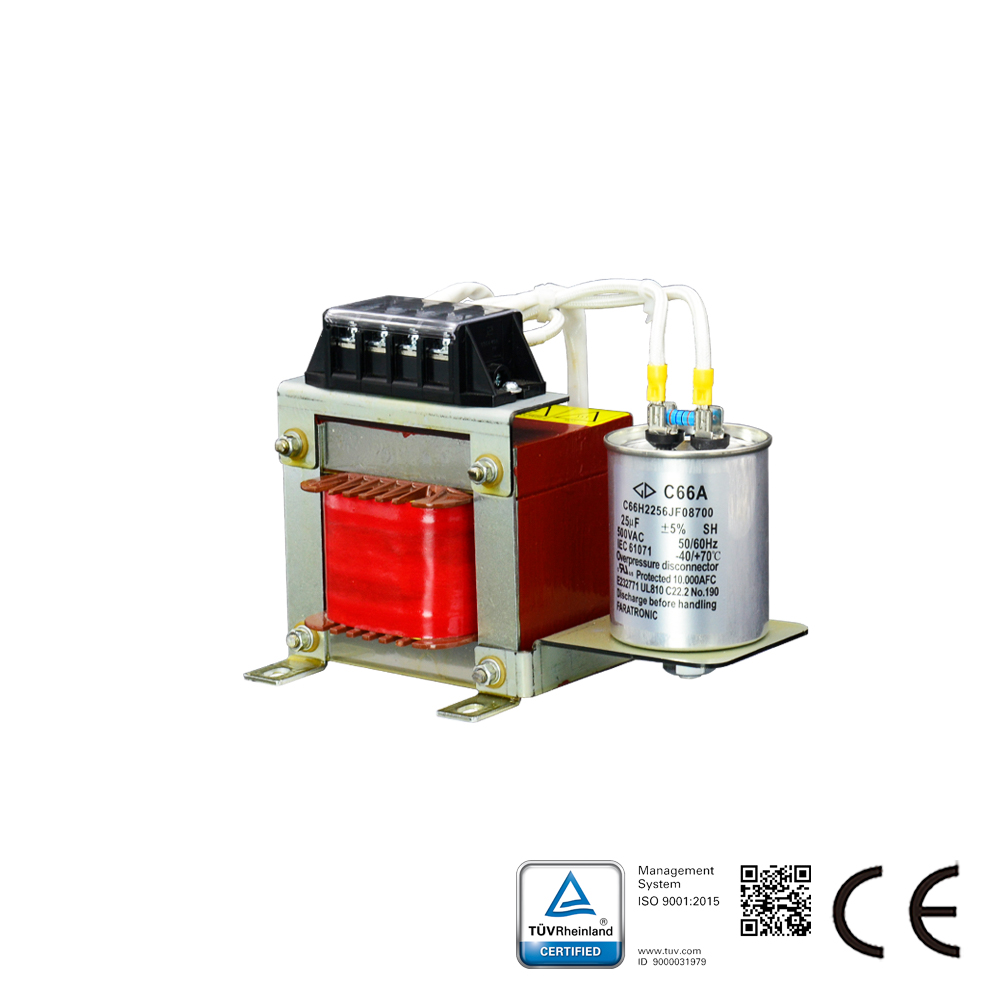

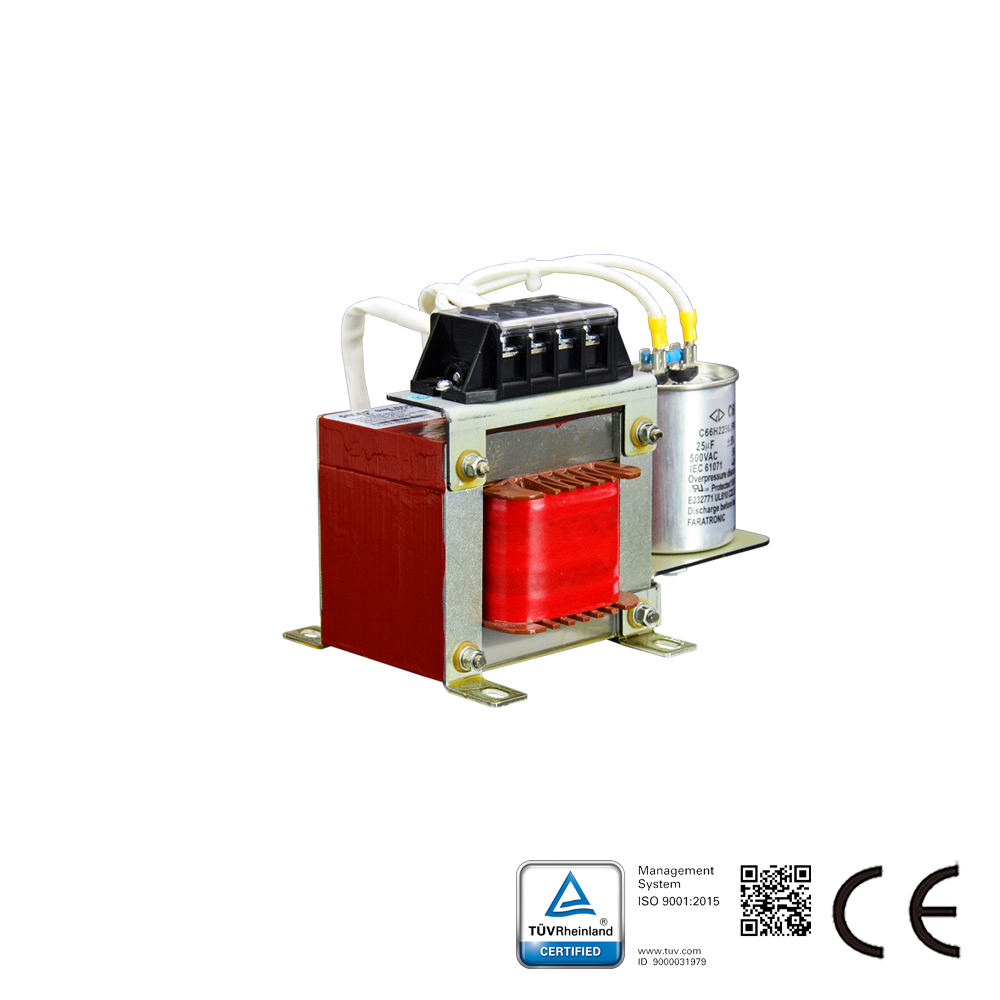

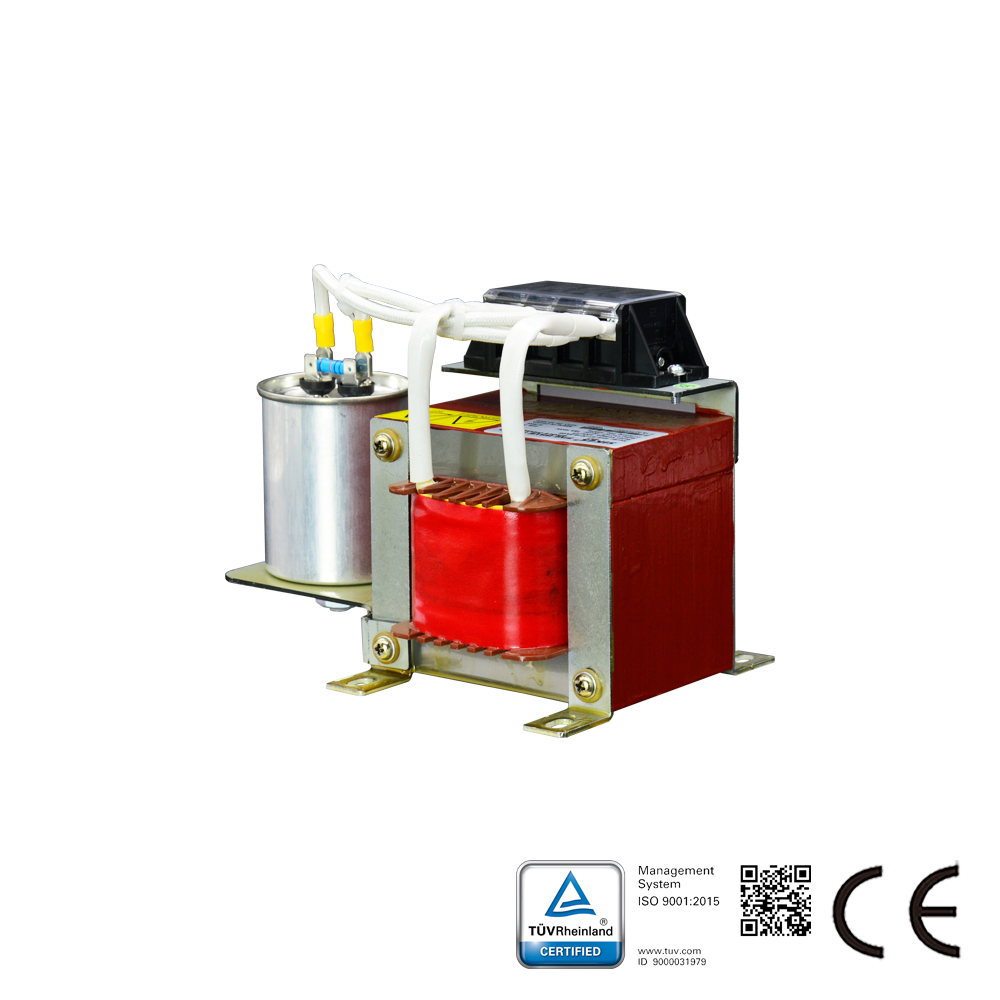

وصف مرشح الموجة الجيبية:

تقوم سلسلة SWF من مرشحات الموجة الجيبية بتحويل إشارة الخرج PWM لمحركات الأقراص إلى موجة جيبية ناعمة ذات بقايا منخفضة؛
تقليل ظاهرة الرنين الناجمة عن السعة والمحاثة الموزعة للكابل الطويل (أطول من 50 مترًا)؛
القضاء على الجهد الزائد للمحرك الناتج عن dv/dt العالي،
تقليل ضوضاء المحرك من خلال تطبيق المرشح؛
إطالة عمر المحرك؛
حماية عزل المحرك؛
زيادة مسافة النقل؛
مع تطبيق هذا المرشح، يمكن للمحرك العادي أن يحل محل محرك التردد المتغير.

خصائص مرشح الموجة الجيبية:

تم تصميم مرشحات الموجة الجيبية من Sikes لمختلف محركات السيرفو في أنظمة محركات السرعة المتغيرة (خاصة للمحولات أو مزودات الطاقة التبديلية) لتغيير جهد الخرج PWM للمحول وتوليد جهد شبه جيبي تقريبًا.

مرشح الموجة الجيبية – البيانات الفنية:
نطاق الجهد الاسمي: 220 فولت تيار متردد
تردد المحرك: 0-120 هرتز؛
تردد التبديل: ≥ 4 كيلوهرتز؛
الجهد المتبقي المموج: إجمالي التشوه التوافقي للجهد <5% هبوط الجهد عند التيار المقنن: ≤10% (50 هرتز)؛ طول كابل المحرك: حتى 2000 متر؛ نموذج العمل: تشغيل مستمر للاستخدام الداخلي القدرة الاسمية لدخل محرك القيادة: من 3.7 كيلوواط إلى 630 كيلوواط؛ الكفاءة: من 98% إلى 99% عند الجهد الاسمي للخط والقدرة الاسمية قدرة التحميل الزائد: 150% لمدة 60 ثانية، 120% لمدة 60 دقيقة جهد الاختبار: 2240 فولت تيار مستمر لمدة 2 ثانية (خط/خط)، 2720 فولت تيار مستمر لمدة 2 ثانية (خطوط/الهيكل) قوة العزل الكهربائي: 4000 فولت تيار متردد / 5 مللي أمبير / 60 ثانية مقاومة العزل: القلب/الملف، ≥100 ميجا أوم (1000 فولت تيار مستمر)؛ الفئة المناخية (IEC60068-1): 25/100/21 الحماية: IP30 (IP40/IP54 حسب الطلب)، للداخل: IP20 التبريد: تبريد هواء قسري داخلي نوع الحمل: حمل محرك نموذجي؛ محول رفع قياسي؛ أحمال خطية أخرى؛ معايير مرشح الموجة الجيبية الفنية: المكثفات: CEI EN 60831-1/2, IEC 831-1/2 المعدات: CEI EN60439-1, IEC 439-1, IEC 60939

تطبيقات مرشح الموجة الجيبية:
أجهزة التهوية، الناقلات، المضخات
تركيبات التدفئة والتهوية وتكييف الهواء، الضواغط
المصاعد، الرافعات، طاقة الرياح، أنظمة إمداد الطاقة غير المنقطعة، أنظمة إمداد الطاقة الطارئة
تشغيل المحركات بكابل طويل
تشغيل المحركات بمحركات متعددة على التوازي
التطبيقات ذات الجهد المتوسط (تُنشر أمام محول رفع الجهد)
