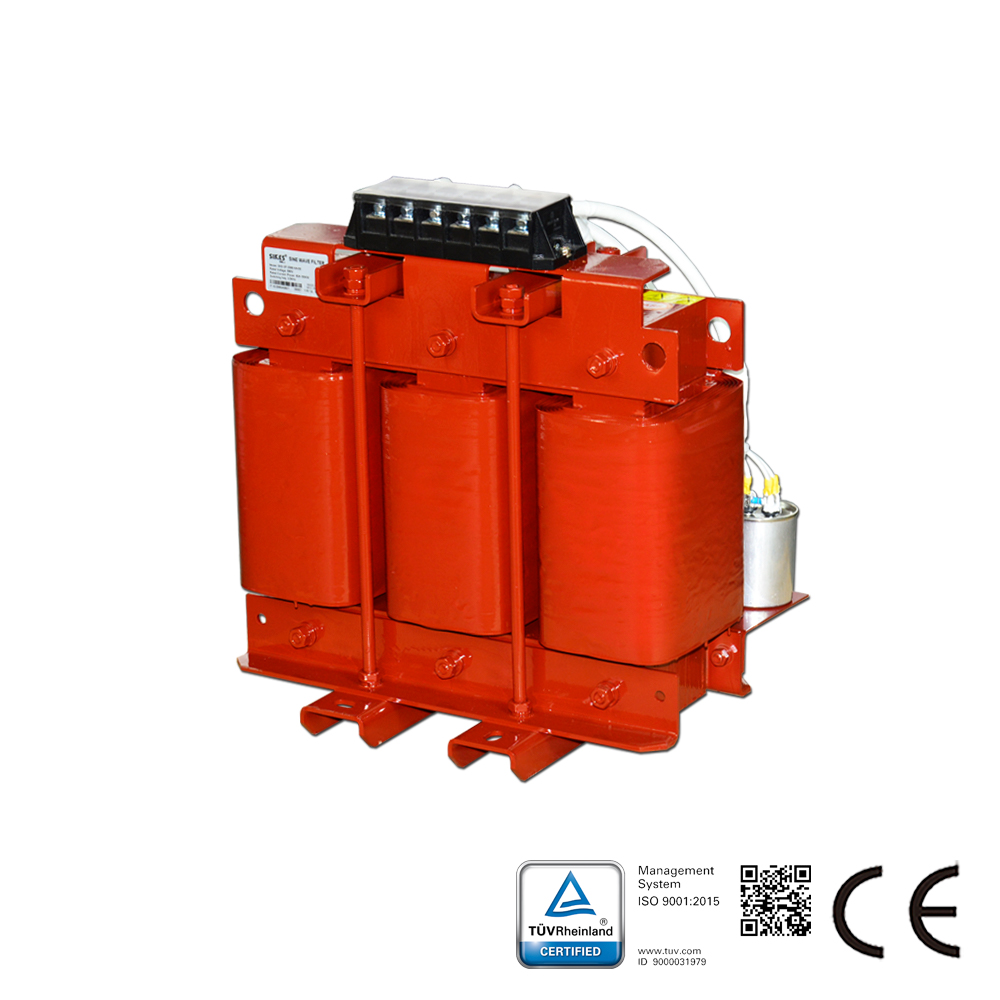

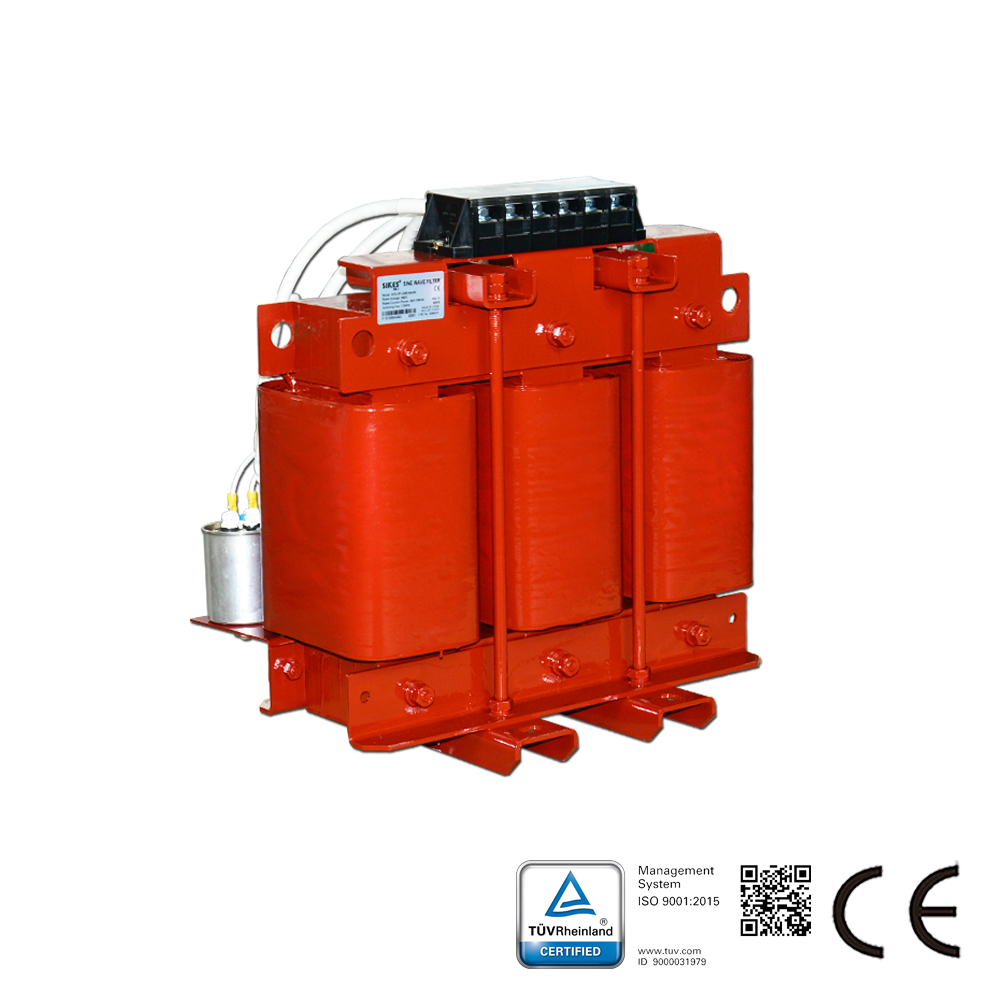

وصف مرشح الموجة الجيبية:

تقوم سلسلة مرشحات الموجة الجيبية SWF بتحويل إشارة الخرج PWM لمحركات الأقراص إلى موجة جيبية ناعمة ذات بقايا منخفضة؛
تقليل ظاهرة الرنين الناجمة عن السعة والمحاثة الموزعة للكابل الطويل (أطول من 50 مترًا)؛
القضاء على الجهد الزائد للمحرك الناتج عن dv/dt العالي،
تقليل ضوضاء المحرك من خلال تطبيق المرشح؛
إطالة عمر المحرك؛
حماية عزل المحرك؛
زيادة مسافة النقل؛
مع تطبيق هذا المرشح، يمكن للمحرك العادي أن يحل محل محرك التردد المتغير.

خصائص مرشح الموجة الجيبية:

تم تصميم مرشحات الموجة الجيبية من Sikes لمختلف المحركات المؤازرة في أنظمة VSD (خاصة للمحولات أو مزودات الطاقة التبديلية) لتغيير جهد الخرج PWM للمحول وتوليد جهد شبه جيبي. السلسلة السلبية مخصصة للاستخدام في شبكات 380 فولت – 480 فولت.
تقدم Sikes خيارًا اقتصاديًا آخر بالإضافة إلى مرشحات Schaffner و MTE.

مرشح الموجة الجيبية – البيانات الفنية:
نطاق الجهد الاسمي: 3*380 إلى 500 فولت تيار متردد ±10%
تردد المحرك: 0-120 هرتز؛
تردد التبديل: ≧ 4 كيلوهرتز؛
الجهد المتبقي المموج: THDv <5%
هبوط الجهد عند التيار المقنن: ≦10% (50 هرتز)؛
طول كابل المحرك: حتى 2000 متر؛
نموذج العمل: تشغيل مستمر للعمل الداخلي
القدرة الاسمية لدخل محرك القيادة: 3.7 كيلوواط إلى 630 كيلوواط؛
الكفاءة: 98 إلى 99% عند الجهد الاسمي للخط والطاقة
قدرة التحميل الزائد: 150% لمدة 60 ثانية، 120% لمدة 60 دقيقة
جهد الاختبار: 2240 فولت تيار مستمر، 2 ثانية (خط/خط) 2720 فولت تيار مستمر، 2 ثانية (خطوط/الغلاف)
قوة العزل الكهربائي: 4000 فولت تيار متردد / 5 مللي أمبير / 60 ثانية
مقاومة العزل: القلب/الملف، ≧100 ميجا أوم (1000 فولت تيار مستمر)؛
الفئة المناخية (IEC60068-1): 25/100/21
الحماية: IP30 (IP40/IP54 حسب الطلب)، داخلي: IP20
التبريد: هواء قسري داخلي
نوع الحمل: حمل محرك نموذجي؛ محول رفع قياسي؛ أحمال خطية أخرى؛
نطاق الجهد الاسمي: 220 فولت
تردد المحرك: 0-120 هرتز؛
تردد التبديل: ≧ 6 كيلوهرتز؛
الجهد المتبقي المموج: THDv <5%
طول كابل المحرك: حتى 2000 متر؛
نموذج العمل: تشغيل مستمر للعمل الداخلي
القدرة الاسمية لدخل محرك القيادة: 3.7 كيلوواط إلى 630 كيلوواط؛
الكفاءة: 98 إلى 99% عند الجهد الاسمي للخط والطاقة
قدرة التحميل الزائد: 150% لمدة 60 ثانية، 120% لمدة 60 دقيقة
جهد الاختبار: 2240 فولت تيار مستمر، 2 ثانية (خط/خط) 2720 فولت تيار مستمر، 2 ثانية (خطوط/الغلاف)
قوة العزل الكهربائي: 4000 فولت تيار متردد / 5 مللي أمبير / 60 ثانية
مقاومة العزل: القلب/الملف، ≧100 ميجا أوم (1000 فولت تيار مستمر)؛
الفئة المناخية (IEC60068-1): 25/100/21
الحماية: IP30 (IP40/IP54 حسب الطلب)، داخلي: IP20
التبريد: هواء قسري داخلي
نوع الحمل: حمل محرك نموذجي؛ محول رفع قياسي؛ أحمال خطية أخرى؛

مرشح الموجة الجيبية – المعايير الفنية:
المكثفات: CEI EN 60831-1/2, IEC 831-1/2
المعدات: CEI EN60439-1, IEC 439-1, IEC 60939

مرشح الموجة الجيبية
التطبيقات:
أجهزة التنفس الصناعي، الناقلات، المضخات
منشآت التدفئة والتهوية وتكييف الهواء، الضواغط
المصاعد، الرافعات، طاقة الرياح، أنظمة الإمداد الكهربائي غير المنقط، أنظمة إمداد الطاقة الطارئة
محركات القيادة بكابلات طويلة
محركات القيادة بمحركات متعددة متوازية
التطبيقات ذات الجهد المتوسط (المستخدمة أمام محول رفع الجهد)
