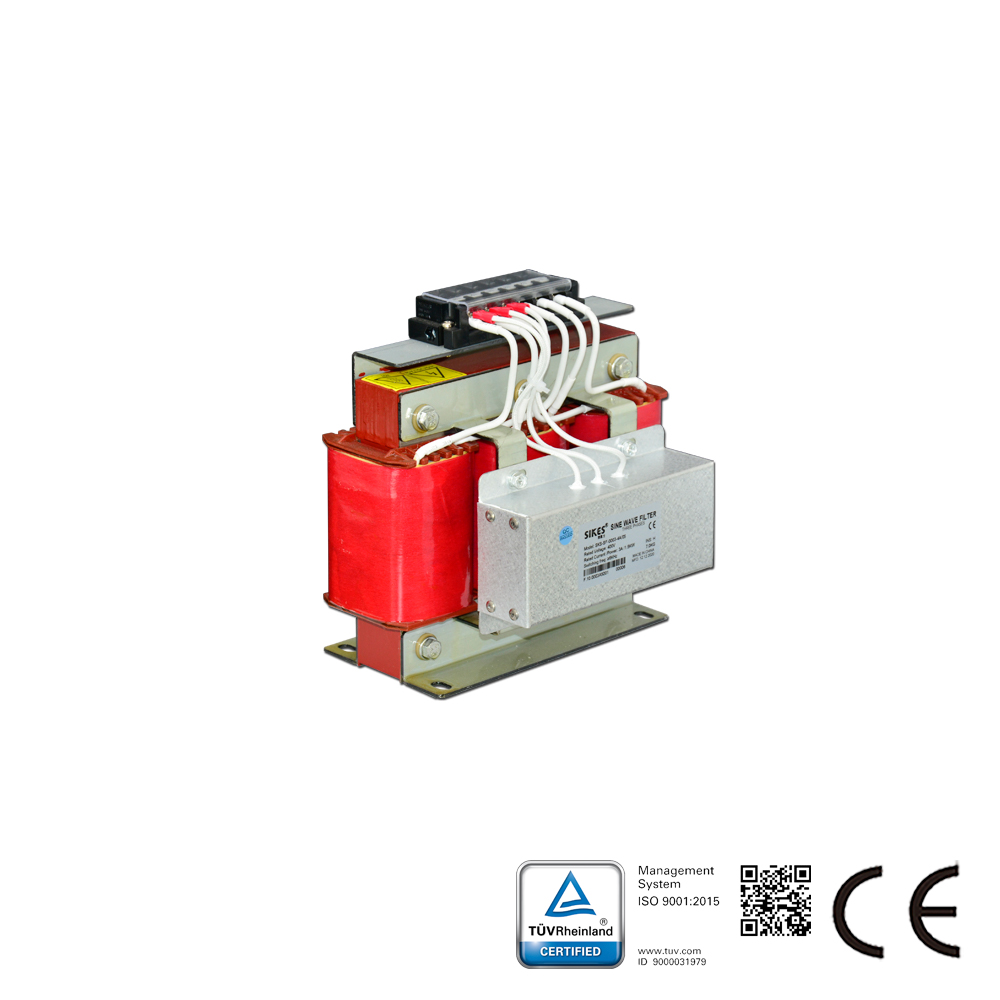

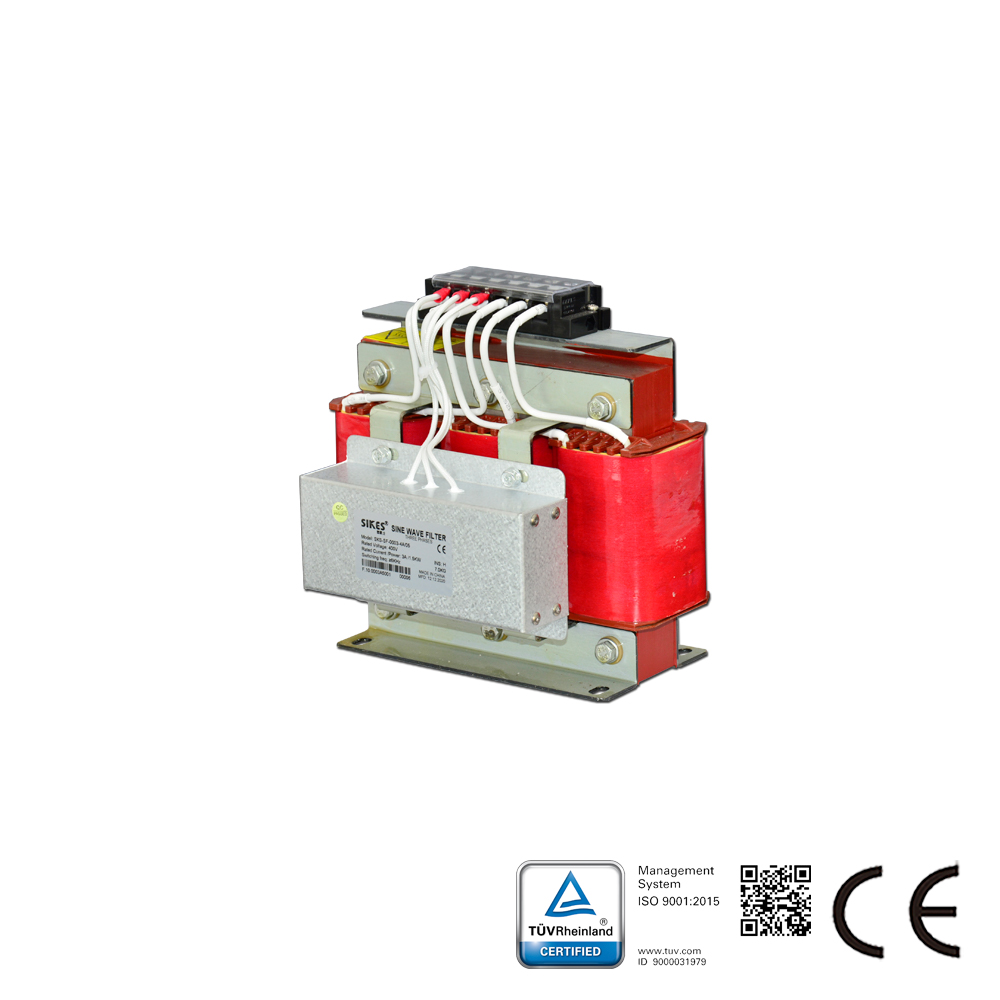

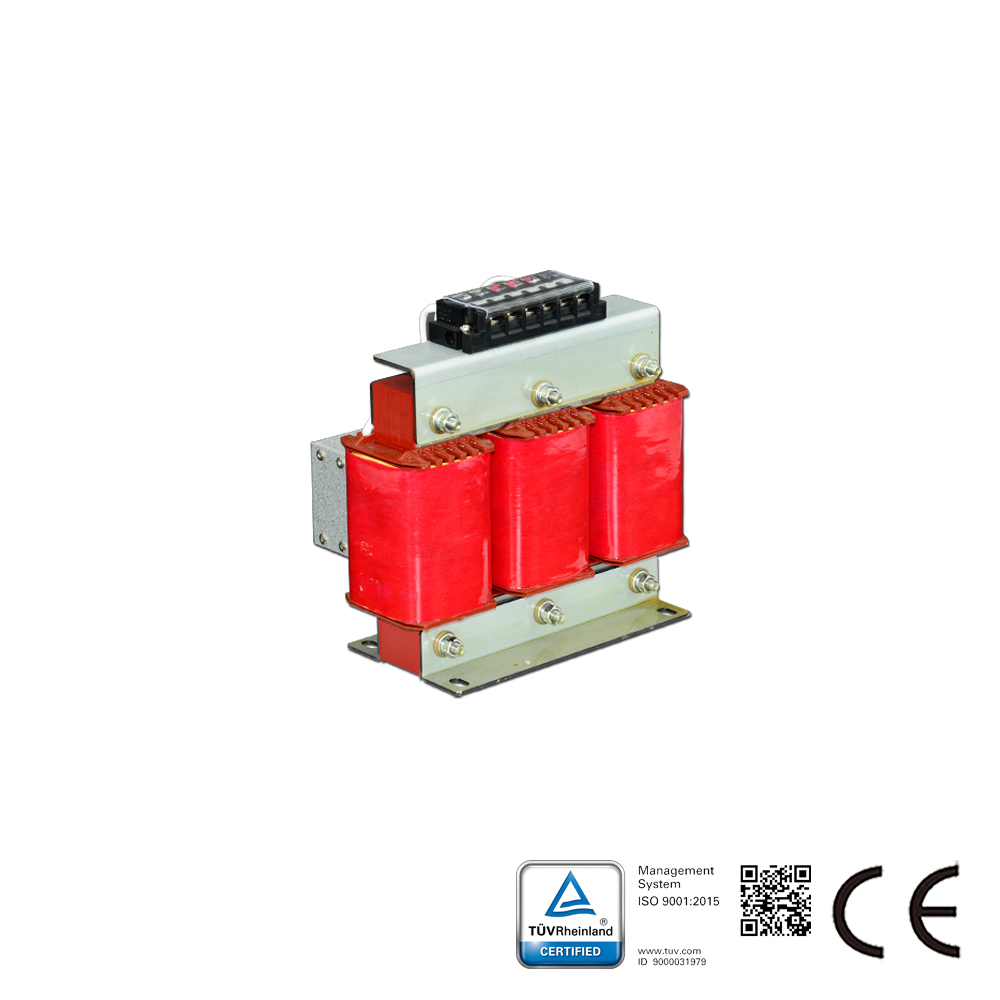

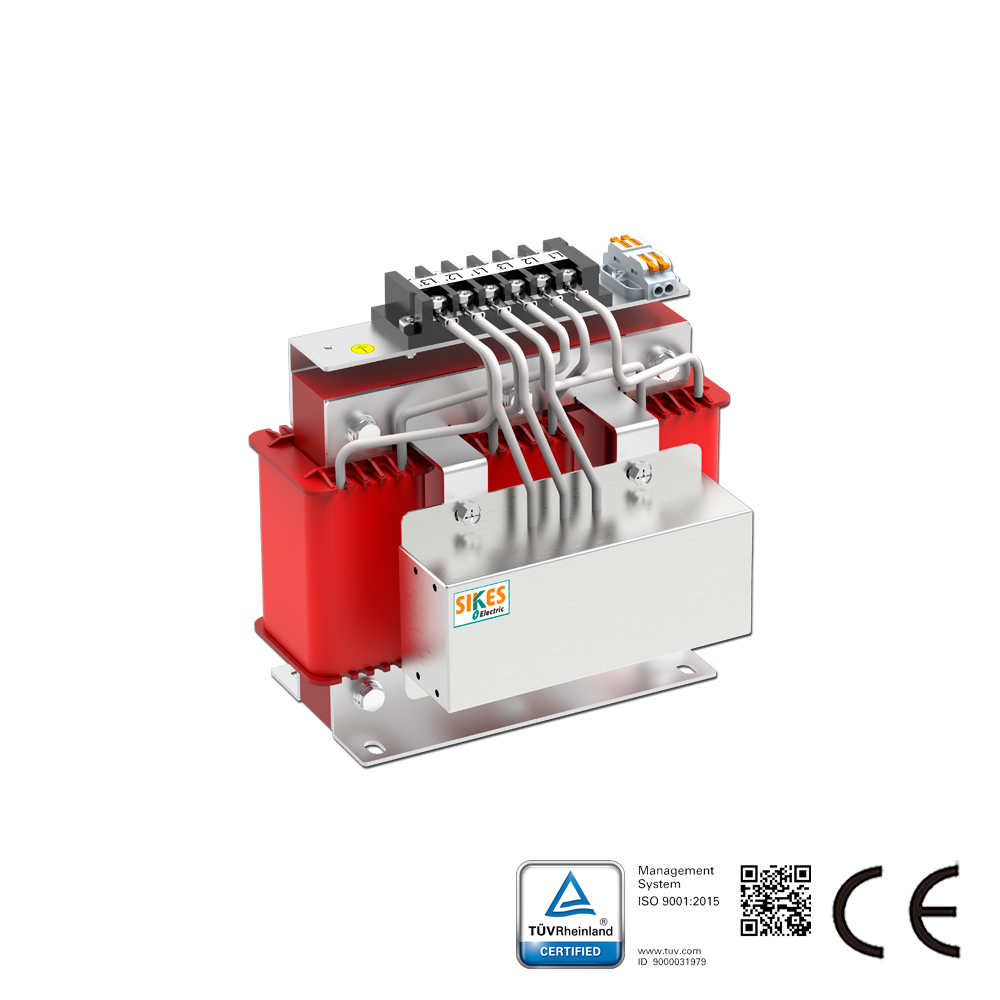

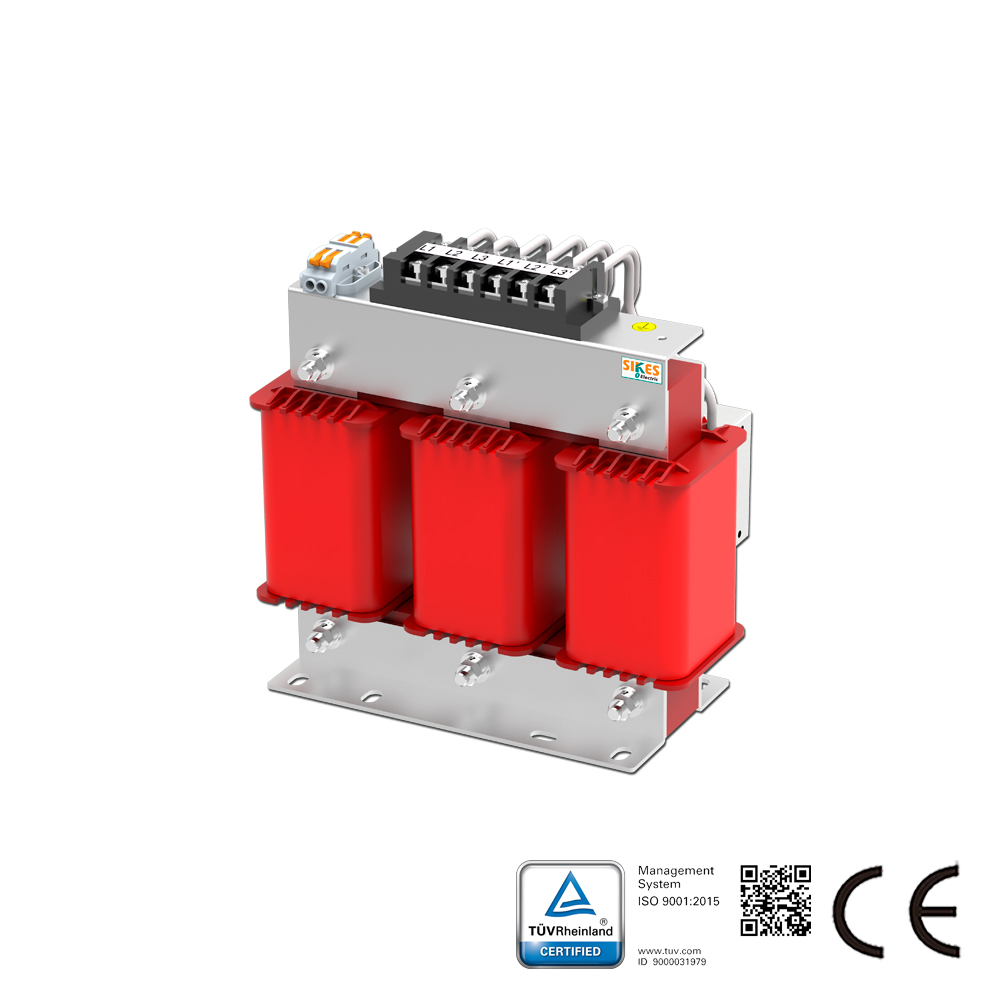

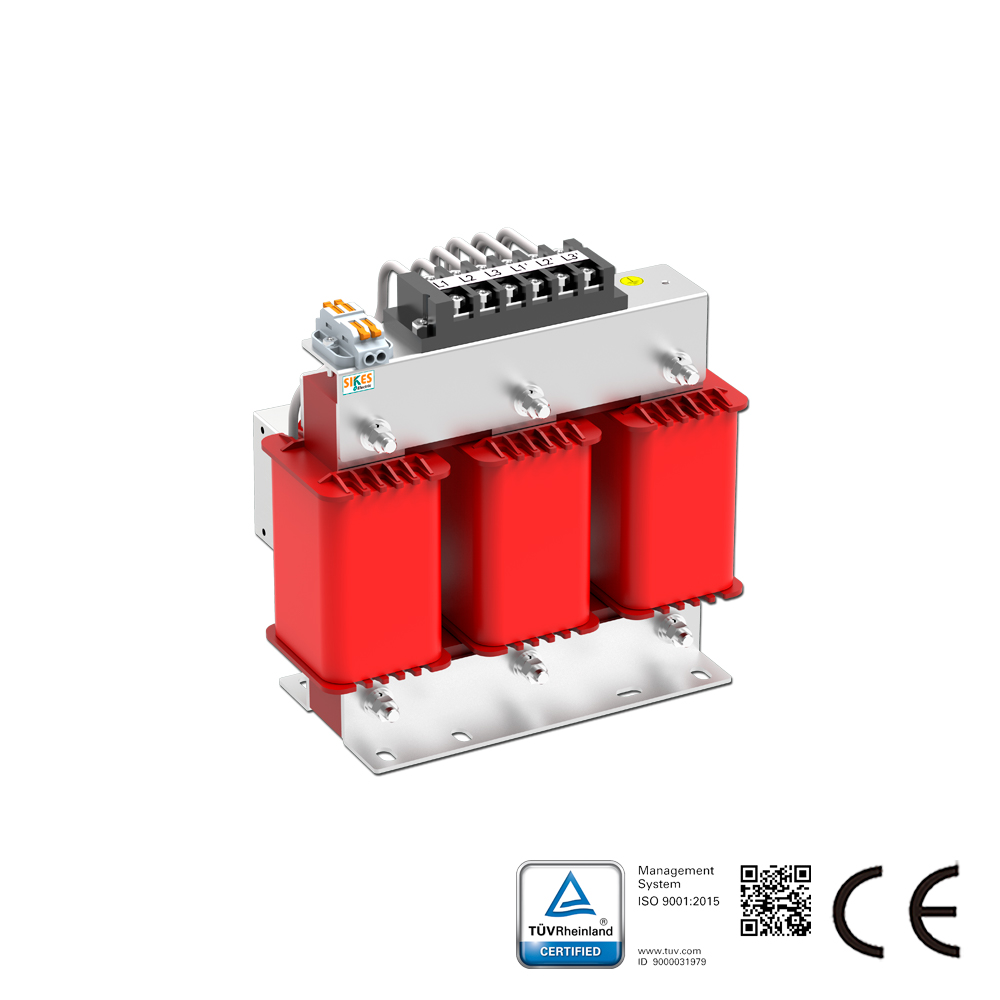

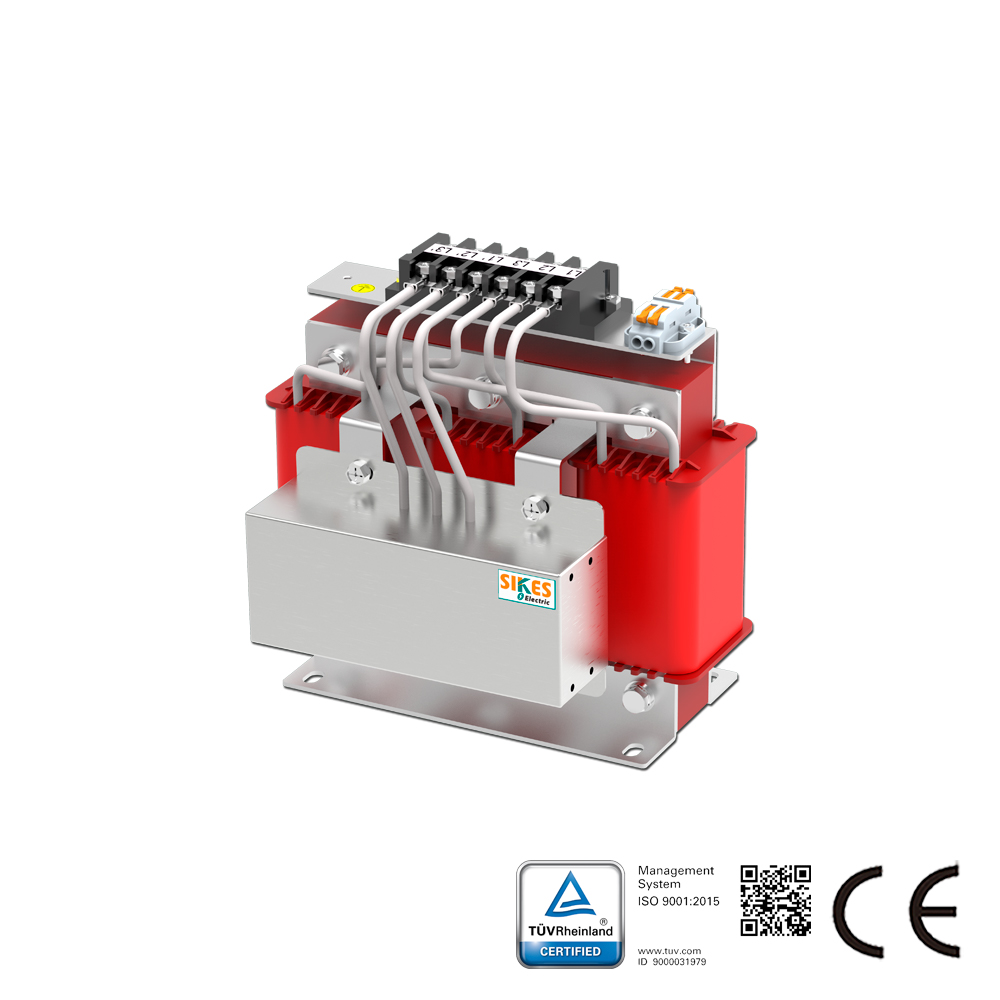

وصف مرشح الموجة الجيبية:

تقوم سلسلة SWF من مرشحات الموجة الجيبية بتحويل إشارة الخرج PWM لمحركات الأقراص إلى موجة جيبية ناعمة ذات بقايا منخفضة؛
تقليل ظاهرة الرنين الناجمة عن السعة والمحاثة الموزعة للكابل الطويل (أطول من 50 مترًا)؛
القضاء على الجهد الزائد للمحرك الناتج عن dv/dt العالي،
تقليل ضوضاء المحرك من خلال تطبيق المرشح؛
إطالة عمر المحرك؛
حماية عزل المحرك؛
زيادة مسافة النقل؛
مع تطبيق هذا المرشح، يمكن للمحرك العادي أن يحل محل محرك التردد المتغير.

خصائص مرشح الموجة الجيبية:
تم تصميم مرشحات الموجة الجيبية من Sikes لمختلف المحركات المؤازرة في أنظمة محركات السرعة المتغيرة (خاصة للمحولات أو مزودات طاقة التبديل) لتغيير جهد خرج PWM للمحول وتوليد جهد شبه جيبي. السلسلة السلبية مخصصة للاستخدام في شبكات 380 فولت -480 فولت.
تقدم Sikes خيارًا اقتصاديًا آخر بالإضافة إلى مرشحات Schaffner و MTE.

البيانات الفنية لمرشح الموجة الجيبية:
نطاق الجهد الاسمي: 3*380 إلى 500 فولت تيار متردد ±10%
تردد المحرك: 0-120 هرتز؛
تردد التبديل: 2.0 كيلو هرتز -16 كيلو هرتز؛
الجهد المتبقي المتردد: THDv <5%
هبوط الجهد عند التيار المقنن: ≦10% (50 هرتز)؛
طول كابل المحرك: حتى 2000 متر؛
نموذج العمل: تشغيل مستمر للاستخدام الداخلي
القدرة الاسمية لدخل محرك القيادة: 3.7 كيلوواط إلى 630 كيلوواط؛
الكفاءة: 98 إلى 99% عند الجهد والطاقة الاسميين للخط
قدرة التحميل الزائد: 150% لمدة 60 ثانية، 120% لمدة 60 دقيقة
جهد الاختبار: 2240 فولت تيار مستمر، 2 ثانية (خط/خط) 2720 فولت تيار مستمر، 2 ثانية (خطوط/هيكل)
قوة العزل الكهربائي: 4000 فولت تيار متردد/5 مللي أمبير/60 ثانية
مقاومة العزل: القلب/الملف، ≧100 ميجا أوم (1000 فولت تيار مستمر)؛
الفئة المناخية (IEC60068-1): 25/100/21
الحماية: IP30 (IP40/IP54 حسب الطلب)، داخلي: IP20
التبريد: هواء قسري داخلي
نوع الحمل: حمل محرك نموذجي؛ محول رفع قياسي؛ أحمال خطية أخرى؛

المعايير الفنية لمرشح الموجة الجيبية:
المكثفات: CEI EN 60831-1/2, IEC 831-1/2
المعدات: CEI EN60439-1, IEC 439-1, IEC 60939

تطبيقات مرشح الموجة الجيبية:
أجهزة التهوية، الناقلات، المضخات
تركيبات التدفئة والتهوية وتكييف الهواء، الضواغط
المصاعد، الرافعات، طاقة الرياح، أنظمة إمداد الطاقة غير المنقطعة، أنظمة إمداد الطاقة الطارئة
تشغيل المحركات بكابل طويل
تشغيل المحركات بمحركات متعددة على التوازي
التطبيقات ذات الجهد المتوسط (تُنشر أمام محول رفع الجهد)
