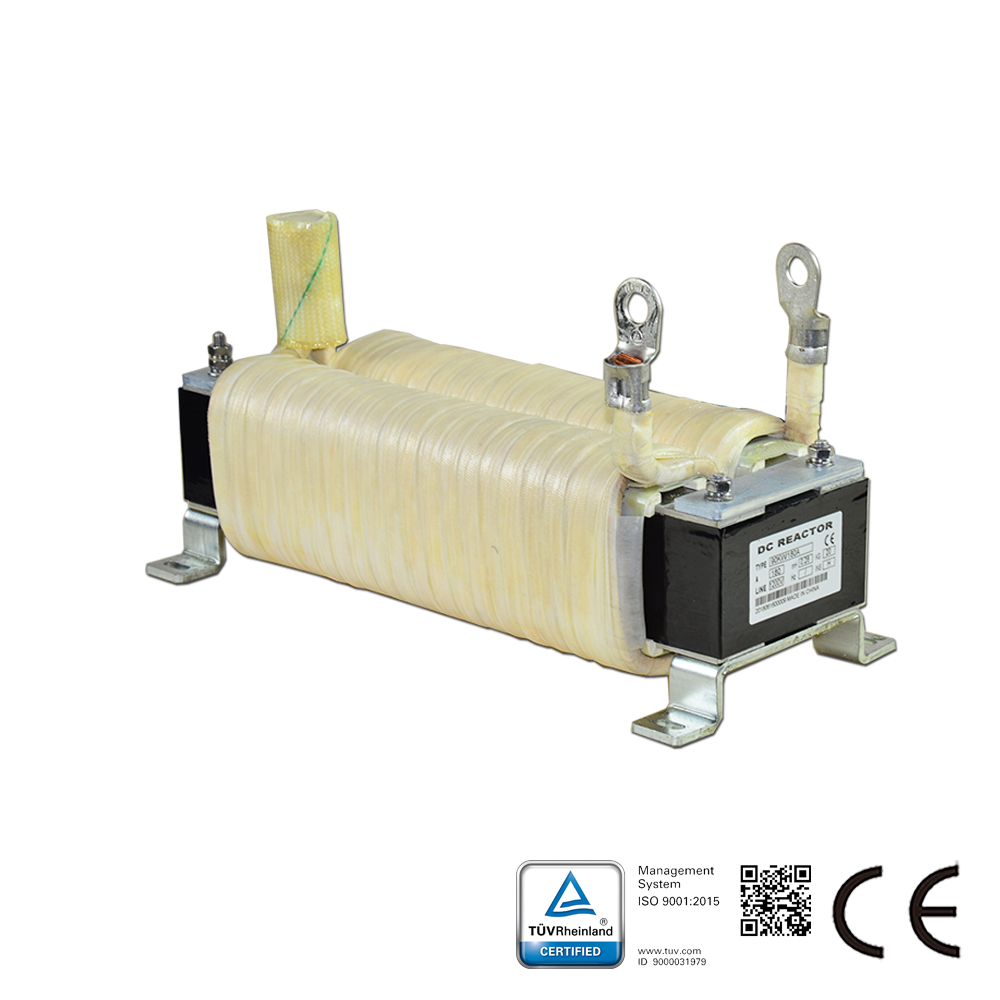

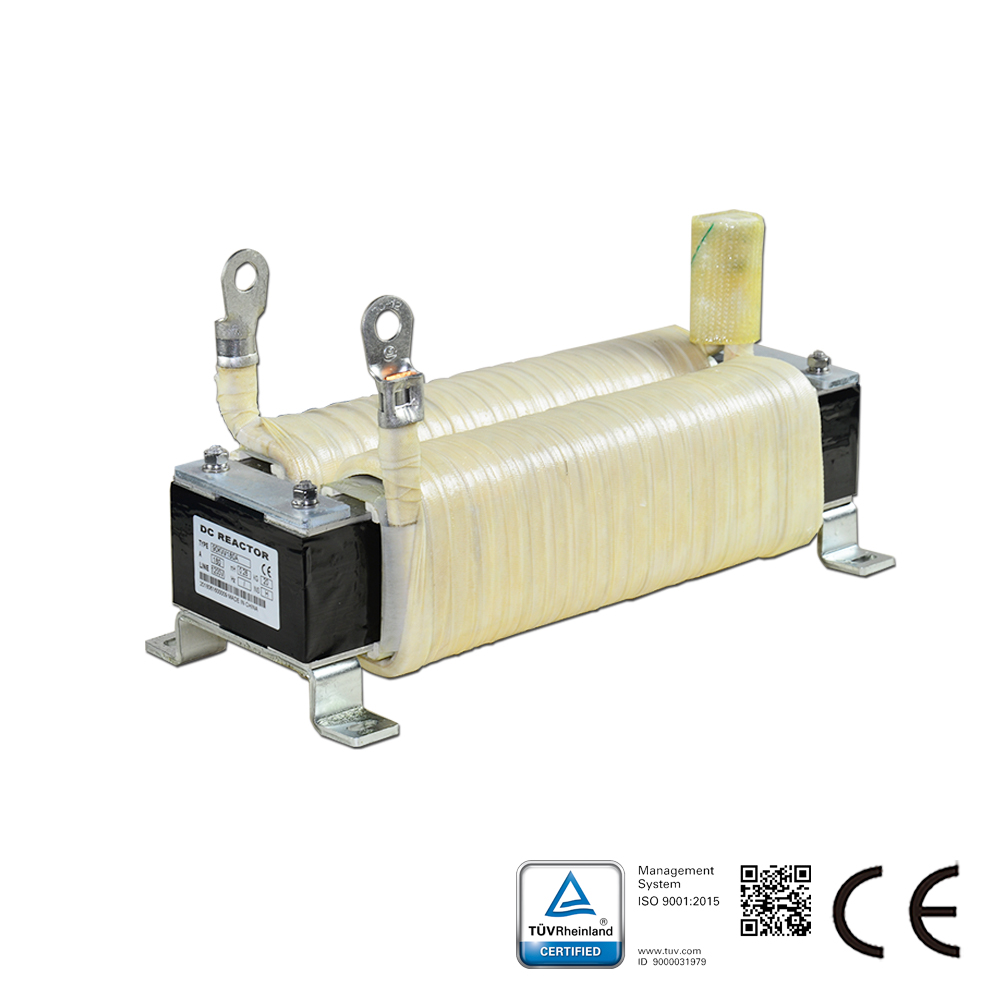

وصف محث التيار المستمر:

تدرك محثات الشبكة المغناطيسية أيضًا الفائدة الثنائية لمحثات الخط. يتم ترشيح تشوه جهد الخط والتقطيع الناجم عن المحرك من مصدر تيار التيار المتردد الوارد، وعلى العكس من ذلك، يتم ترشيح التداخل الذي تفرضه الأجهزة الأخرى على الخط من المحرك. يتم تقييد تيار الدائرة القصيرة المتاح من الخط. يُعرف محث التيار المستمر أيضًا باسم مفاعل التيار المستمر.

خصائص مواد ملف التيار المستمر:
1. مقاومة درجات الحرارة العالية: مادة العزل الداخلية مدمجة مع عملية الإطار غير المعدني، مما يجعل الملف يتمتع بقدرة عالية على مقاومة الحرارة، مع خيار الفئة F أو H.
2. تقليل الضوضاء: فجوة الهواء في الملف تستخدم عملية اللحام بالقوس الأرجوني، مما يضمن ضوضاء منخفضة، وتسرب مغناطيسي صغير، وحث مستقر.
3. مقاومة القوة الكهرومغناطيسية: يتم اللف باستخدام عملية لف الرقاقة، مما يمنح الملف مقاومة قوية للقوة الكهرومغناطيسية وجودة أداء عالية.
4. حجم صغير: القلب مصنوع من صفائح السيليكون المدلفنة الباردة ذات الحبيبات الموجهة، مما يجعل الملفات تتمتع بموثوقية عالية، وحجم صغير، ووزن خفيف، وتكلفة منخفضة.

خصائص هذه السلسلة:
1. جهد العاكس (النظام): 0.4 كيلو فولت
2. نطاق الجهد: تيار مستمر 600 فولت – 1200 فولت
3. قوة العزل الكهربائي: القلب-اللف، تيار متردد 3000 فولت/50 هرتز/5 مللي أمبير/ بدون تلف خلال 60 ثانية (اختبار في المصنع)
4. مقاومة العزل: القلب-اللف، تيار مستمر 1000 فولت، مقاومة >100 ميجا أوم
5. الضوضاء: أقل من 65 ديسيبل (يتم القياس على بعد 10 أمتار أفقياً من المفاعل)
6. المعيار: GB 19212.1-2008GB/T1094.6-2011

تطبيق الملف اللاحم المستمر (DC Choke):
1. تقليل التيار في دائرة التيار المستمر، وضمان استمرارية التيار عند وصول قيمة المحاثة إلى درجة معينة.
2. تقليل ومنع تلف جسر المقوم وارتفاع درجة حرارة المكثف الناجم عن تيار النبض.
3. تحسين معامل القدرة، وتقليل النبض المتردد إلى شريط التيار المستمر، والحد من الجهد العابر للشبكة.
