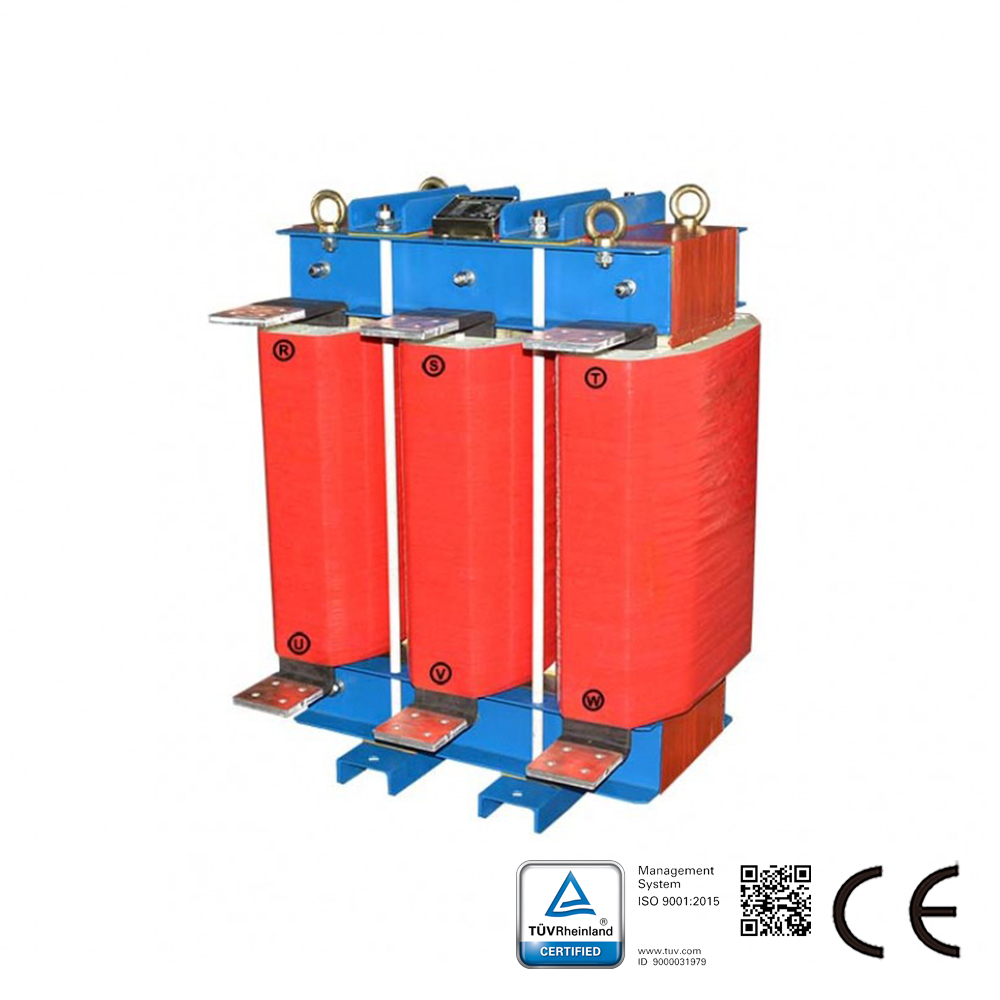

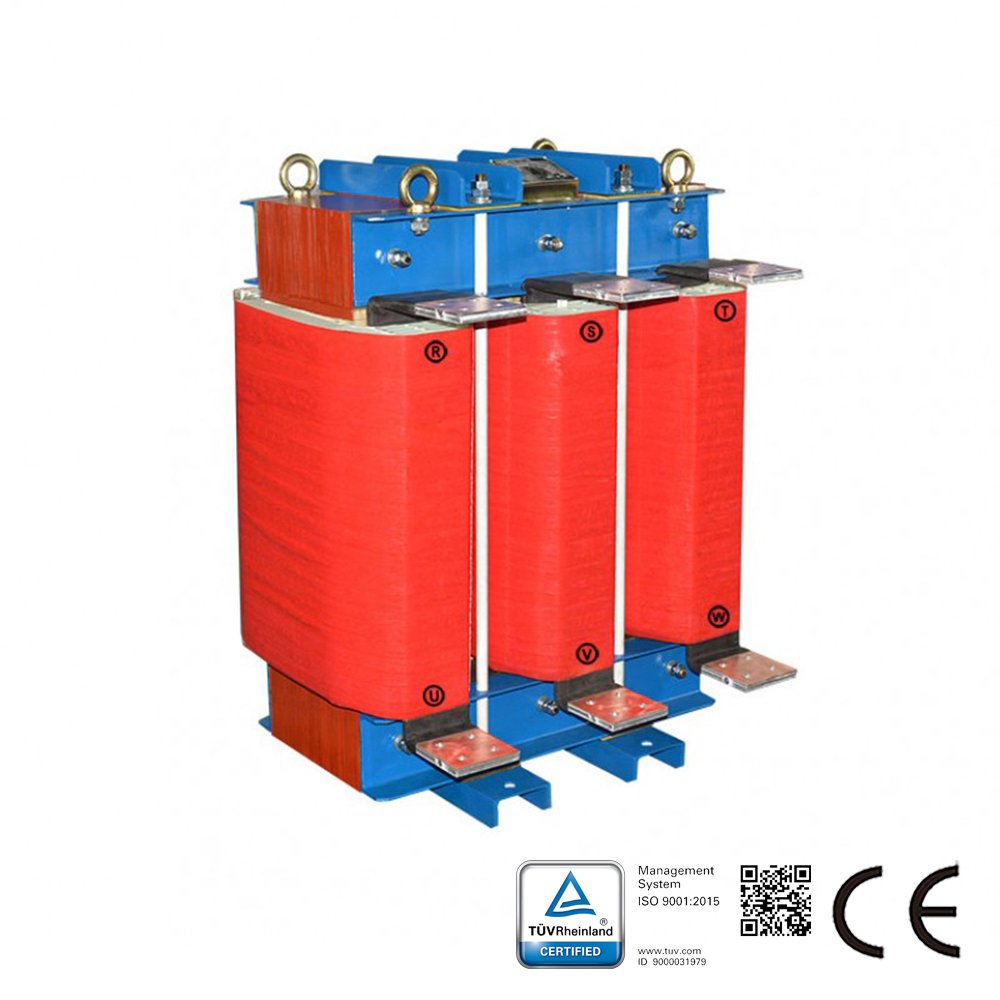

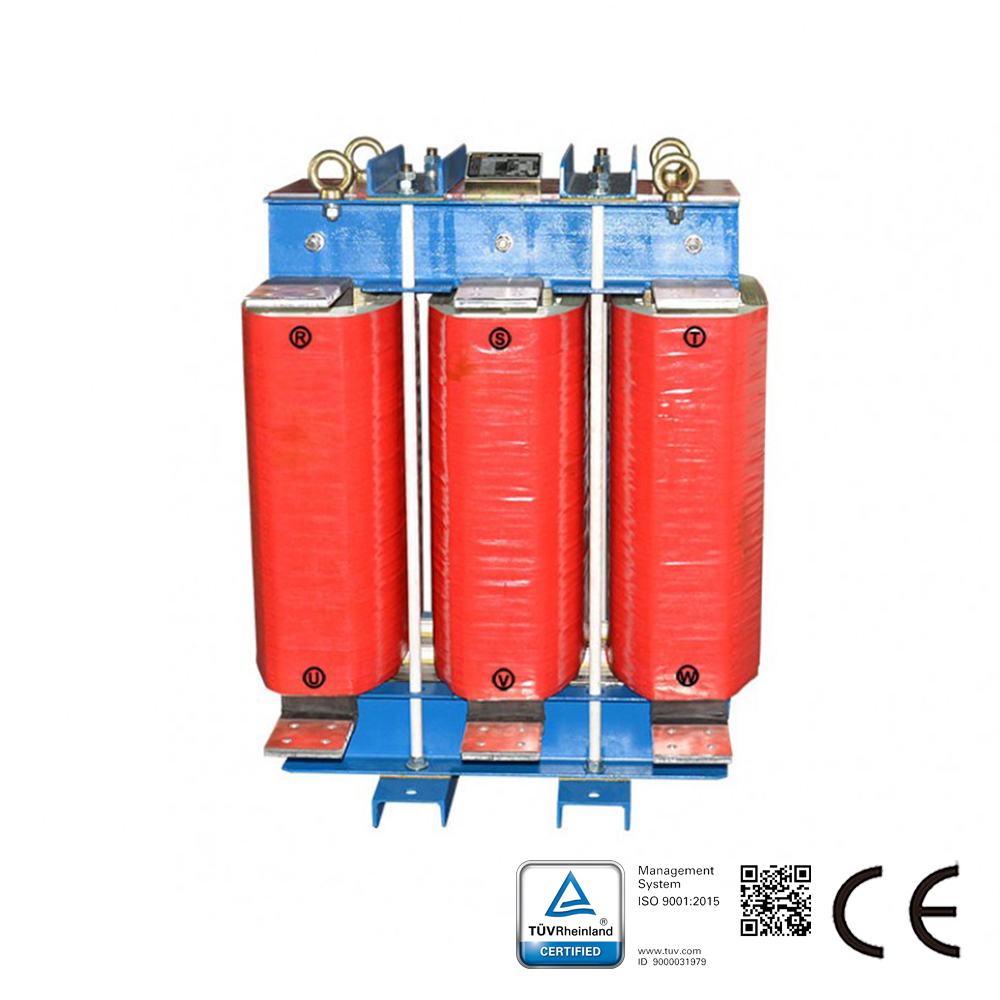

يُصمم مفاعل الحمل لاختبار العاكس الترددي.

مميزات محث الحمل ثلاثي الطور:
تستخدم اللفات هيكل لف رقائق معدنية، مما يوفر مقاومة تيار مستمر منخفضة، وقوة تحمل عالية في حالة الدائرة القصيرة، وقدرة تحمل عالية للحمل الزائد لفترة قصيرة؛
يتم استخدام مواد عزل مركبة بمستوى عزل F أو H، مما يسمح للمنتج بالحفاظ على أداء موثوق تحت ظروف عمل قاسية؛
يتميز المحث بكثافة تدفق مغناطيسي منخفضة، ودرجة خطية جيدة، وقدرة تحمل عالية للحمل الزائد، ومستوى ضوضاء منخفض؛
يستخدم القلب الفولاذي السيليكوني الموجه المدلفن على البارد منخفض الفقد، مما يمنح المحث فقدًا منخفضًا، وكفاءة عالية، وارتفاع درجة حرارة منخفض.

معايير محث الحمل:
القدرة المقننة: 0.55 كيلو فولت أمبير تفاعلي – 1000 كيلو فولت أمبير تفاعلي
نطاق الجهد: 380-460 فولت
قيمة المحاثة: 0.49-20.0 ملي هنري
وضع العمل: عمل قصير الأمد أو عمل طويل الأمد (لمدة ساعتين أو أكثر عند التيار المقنن)
خطأ قيمة المحاثة: ±10%، تيار الدخل للدائرة القصيرة UVW، RST
نوع الطور: ثلاثي الطور
التردد: 50-60 هرتز
طريقة التبريد: AN/AF
فئة العزل: F/H
الارتفاع: 1000 متر، تنخفض قيمة تردد التشغيل بشكل متناسب عند تجاوز 1000 متر.
نطاق درجة الحرارة: -25℃ ~ 45℃
درجة حرارة التخزين: -40℃ ~ 70℃
الرطوبة التشغيلية: نسبية 10%-90%
مقاومة التلوث: المستوى 3
درجة مقاومة رذاذ الملح: ملوحة 0.1 ملغم/م³
المعيار: IEC289:1987 محث، GB10229-88 محث (مكافئ لـ IEC289:1987)، JB9644-1999 محث لنقل الطاقة الكهربائية لأشباه الموصلات
