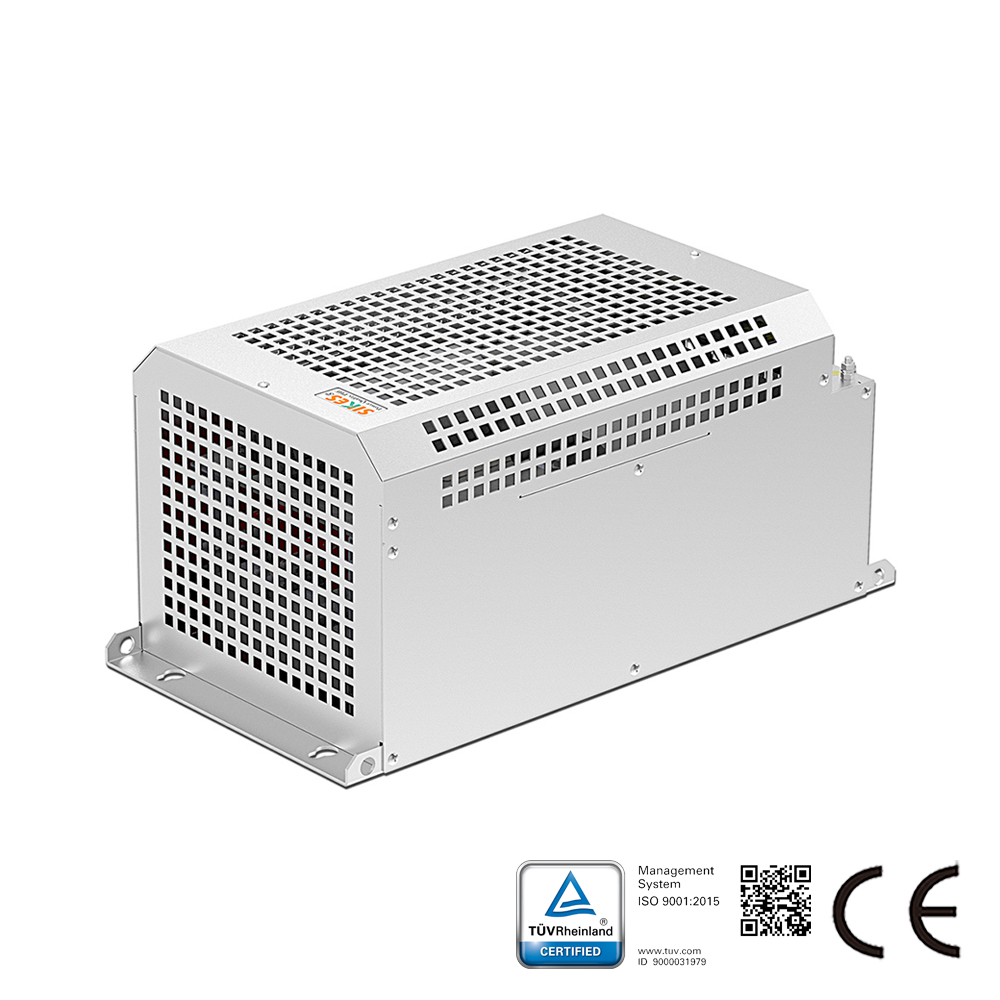

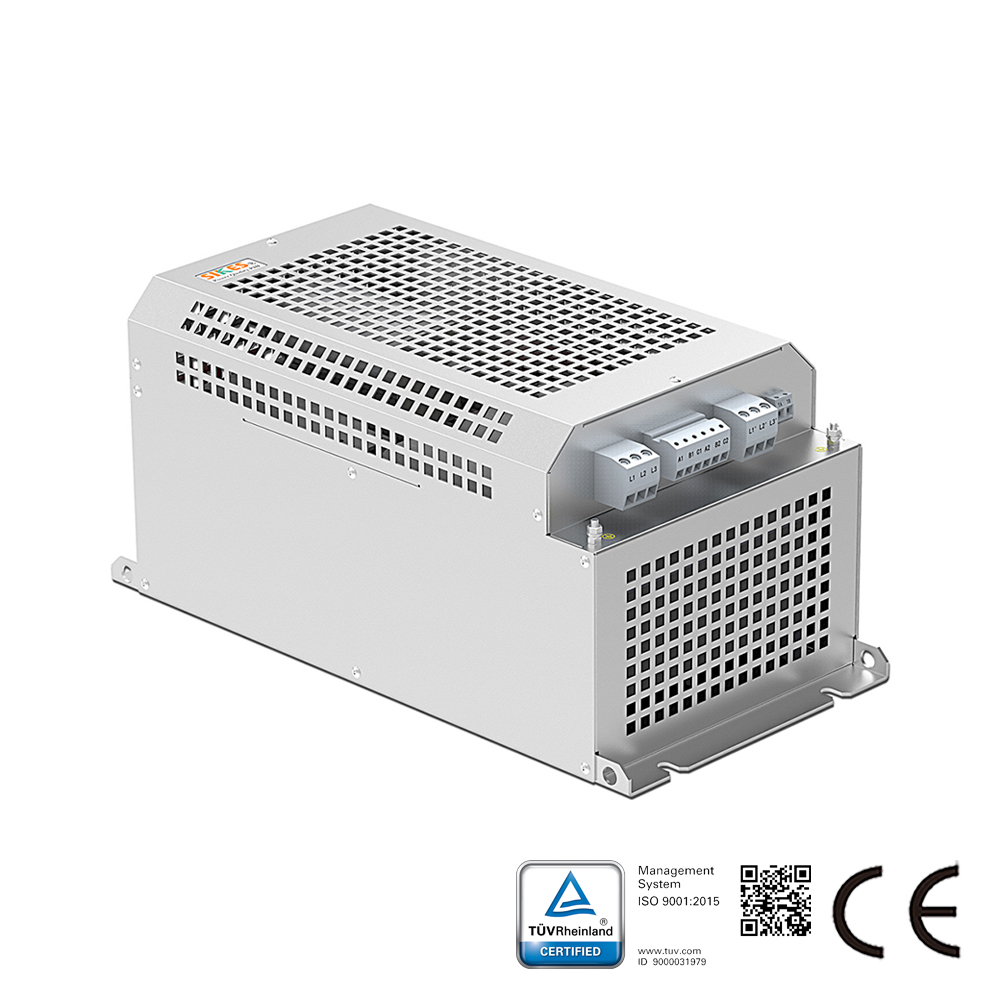

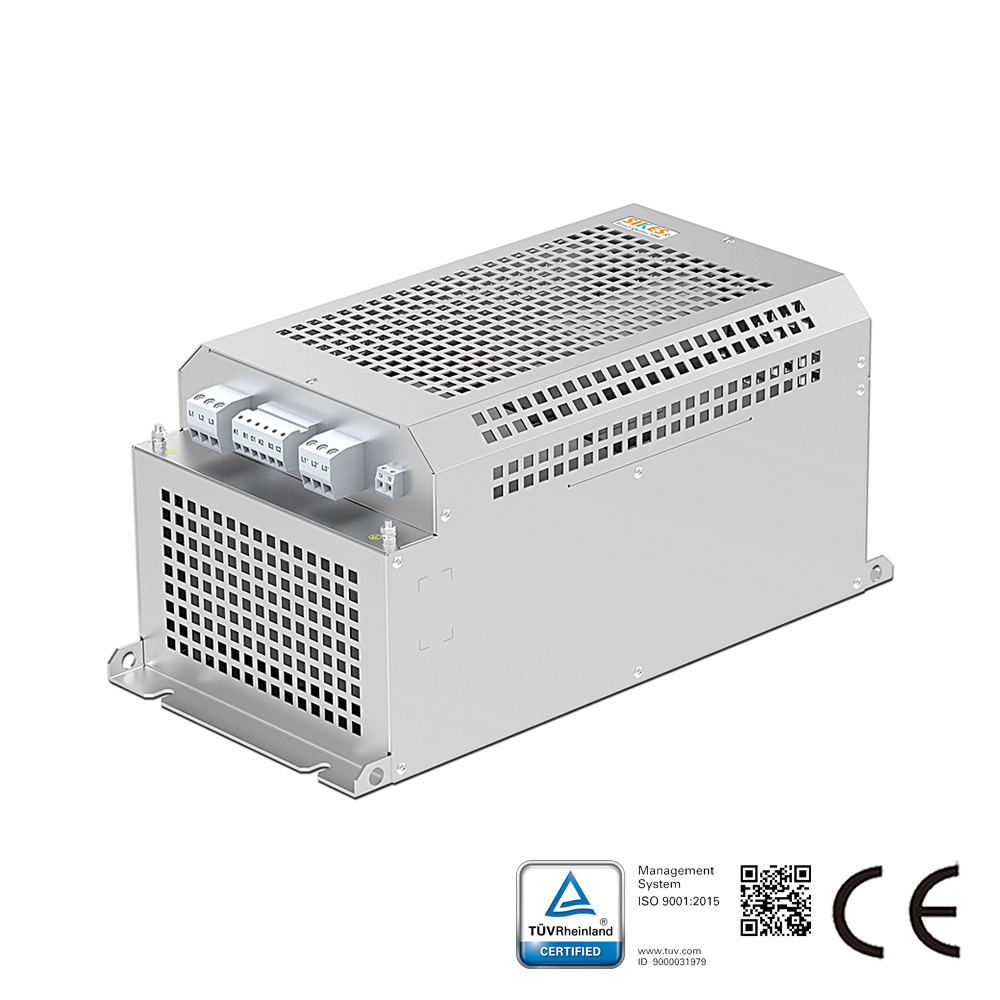

تم تصميم مرشحات التوافقيات السلبية SIKES PIHF Series لتكون متوافقة مع محركات التيار المتردد منخفضة الجهد ABB، ACS510، ACx550، ACx580، ACS880 عبر نطاق الطاقة الكامل.

تحسين أداء التوافقيات

يُعد مرشح التوافقيات PIHF حلاً فعالاً من حيث التكلفة لمشاكل التوافقيات. مقارنةً بمرشحات حصر التوافقيات التقليدية، يتميز PIHF بمساحة تركيب أصغر وتقليل أعلى للتوافقيات.

عند توصيله أمام محرك التيار المتردد منخفضة الجهد ABB، يتم تقليل تشويه تيار التوافقيات المنعكس إلى الشبكة الرئيسية إلى 10% إجمالي تشويه تيار التوافقيات عند الحمل الكامل. (متطلبات النظام: THVD < 2%، عدم توازن جهد الخط < 1%)

بكفاءة تزيد عن 98%، تقدم مرشحات التوافقيات السلبية PIHF حلولاً فعالة من حيث التكلفة وقوية جداً للتوافقيات، مصممة خصيصاً لمحركات التيار المتردد منخفضة الجهد ABB (ACS510، ACx550، ACx580، ACS880 عبر نطاق الطاقة الكامل).

كخيارات مستقلة، تتميز مرشحات التوافقيات المتقدمة بهيكل مضغوط يسهل دمجه في المساحة المتوفرة داخل اللوحات الكهربائية الحالية. وهذا يجعلها مناسبة تماماً للتطبيقات التحديثية التي تتطلب تعديلات محدودة على محول التردد.

المواصفات
جهد الخط: 380-415 فولت تيار متردد (50 هرتز)؛
درجة الحماية للغلاف: IP00؛
تيار التحميل الزائد: 160% لمدة 60 ثانية؛
الكفاءة > 0.98
معامل القدرة الحقيقي
0.85 عند حمل 50%؛
0.99 عند حمل 100%.
درجة الحرارة المحيطة: -13° إلى 113° فهرنهايت (-25° إلى 45° مئوية) دون تخفيض التصنيف.
الميزات والفوائد:
مصمم لأداء متطابق مع محرك ABB الجهد المنخفض؛
بدء تشغيل سهل الاستخدام؛ لا حاجة للتعديلات؛
لا يتطلب صيانة دورية؛
مصمم للامتثال لإرشادات حدود تشويه التيار الخاصة بـ:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
