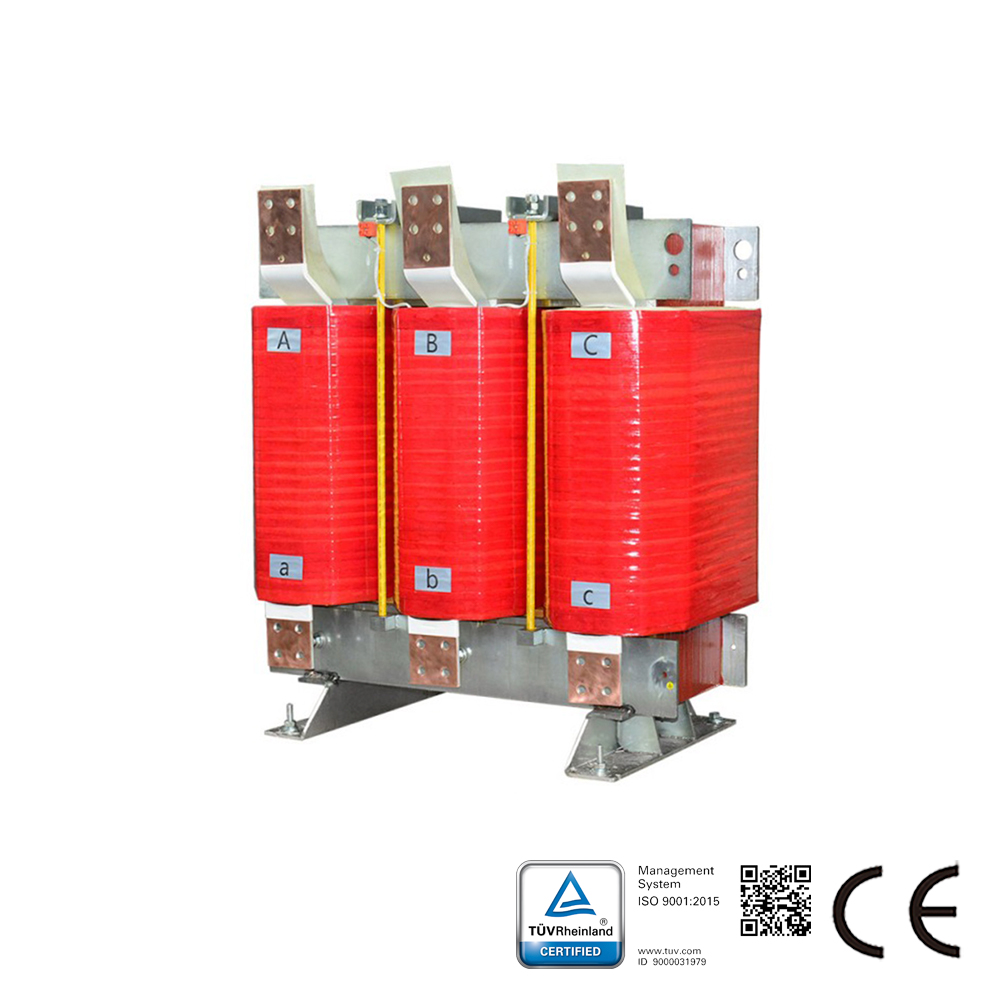

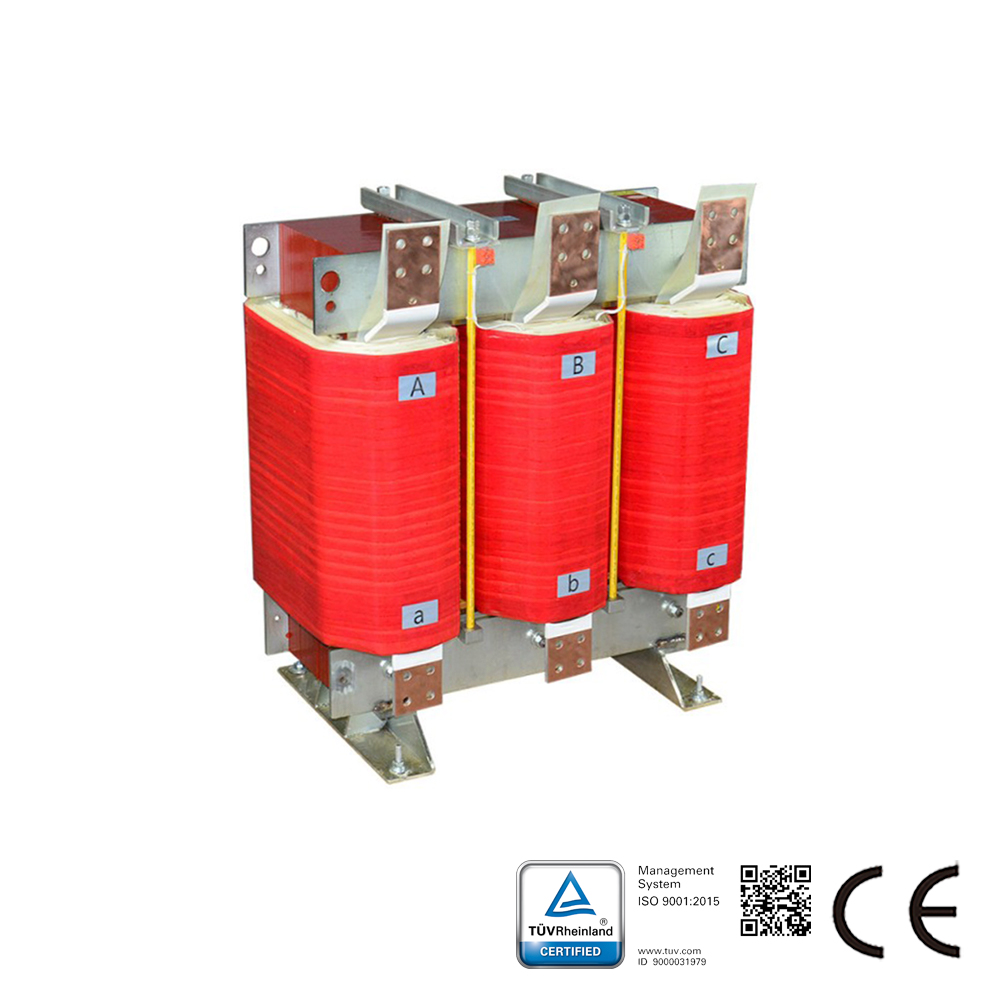

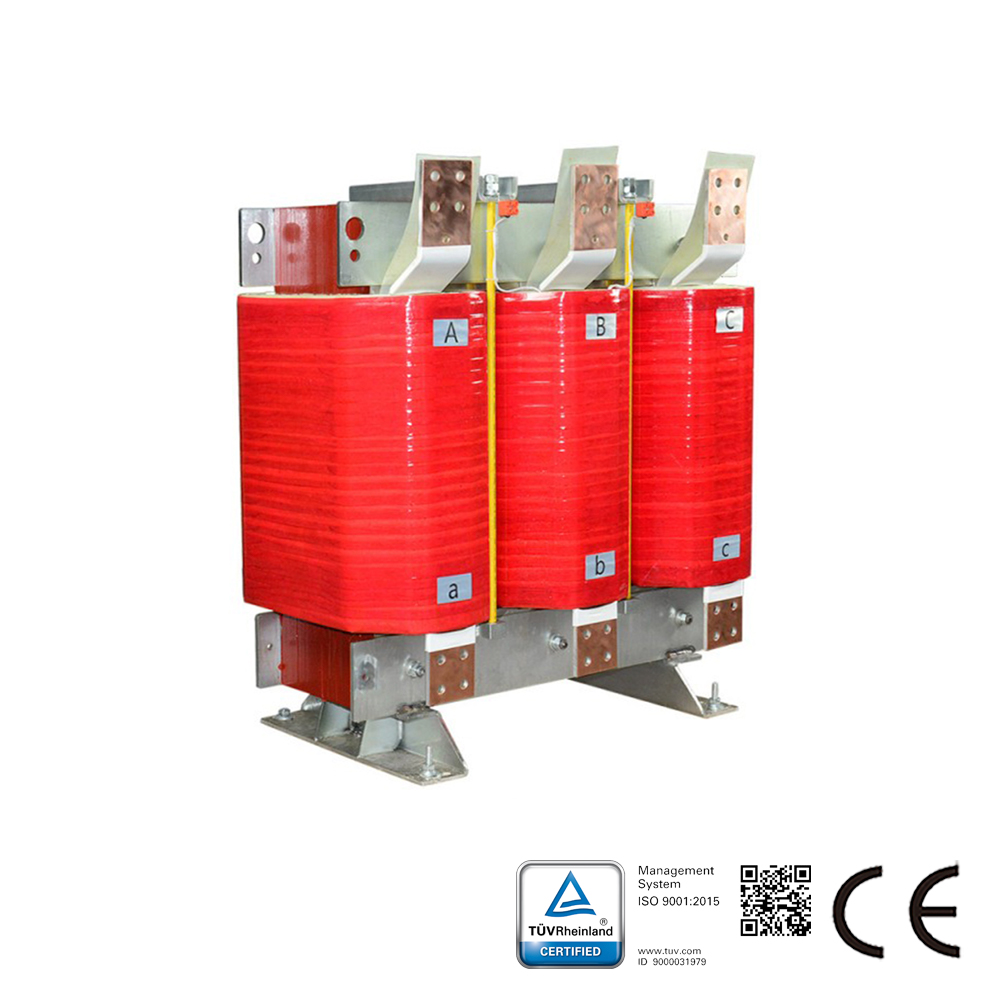

يتم وضع سلسلة مفاعلات الحمل SKS-OCL على التوالي مع المعدات الكهربائية لإدخال معاوقة تحكمية محددة إلى الدائرة الكهربائية المترددة. تُطبق هذه السلسلة على جانب خرج محرك التيار المتردد لكبح جهد التيار الدفقي، وتقليل التيار الدفقي والتيار الذروي، وتحسين معامل القدرة الحقيقي، وكبح التوافقيات الشبكية وتحسين شكل موجة تيار الخرج. يُعرف أيضًا باسم مفاعل الخط أو مفاعل الخرج.
الخصائص المادية لمفاعل الحمل:
اختيار مرن للمادة: اختيار الصلب السيليكوني، المواد المغناطيسية الفريتية من القلب غير المتبلور وفقًا لتكرار التطبيق؛
خاصية ممتازة: بسبب هيكل اللف المتتابع، مقاومة تيار مستمر صغيرة، مقاومة قوية للقوة الكهرومغناطيسية، قدرة تحميل زائدة جيدة في وقت قصير
أداء موثوق: تُستخدم مواد عزل من الفئة F، مما يضمن الحفاظ على أداء موثوق للمنتجات في ظروف العمل القاسية.
ضجيج منخفض: مصمم بكثافة تدفق مغناطيسي منخفضة، المفاعلات ذات خطية عالية. مع صفائح تحميل زائدة قوية، ضجيج المفاعل منخفض.
خصائص هذه السلسلة:
قوة التشغيل المقننة: 380V/690V/1140V
تردد التشغيل: 50/60Hz
نطاق التيار: 5-1600A
درجة حرارة البيئة التشغيلية: -25℃-50℃
قوة العزل الكهربائي: القلب-اللف، تيار متردد 3000V/50Hz/5mA/ خالٍ من التلف خلال 60 ثانية (اختبار في المصنع)
مقاومة العزل: القلب-اللف، تيار مستمر 1000V، مقاومة >100 ميجا أوم
الضجيج: أقل من 65 ديسيبل (يتم القياس عند نقطة على بعد 10 أمتار من المفاعل أفقيًا)
فئة الحماية: IP00
فئة العزل: F/H
المعيار: GB 19212.1-2008GB/T1094.6-2011
تطبيق مفاعل الحمل:
للمحول الترددي والمحرك
| قيمة المحاثة (مللي هنري) | 0.32 |
| فئة العزل | H |
| نطاق الجهد الاسمي (فولت) | 400 |
| الطور | ثلاثة أطوار |
| تردد التشغيل | 50/60 هرتز |
| نطاق التيار الاسمي (أمبير) | 1102 |
| الوزن (كيلوغرام) | 800 |
