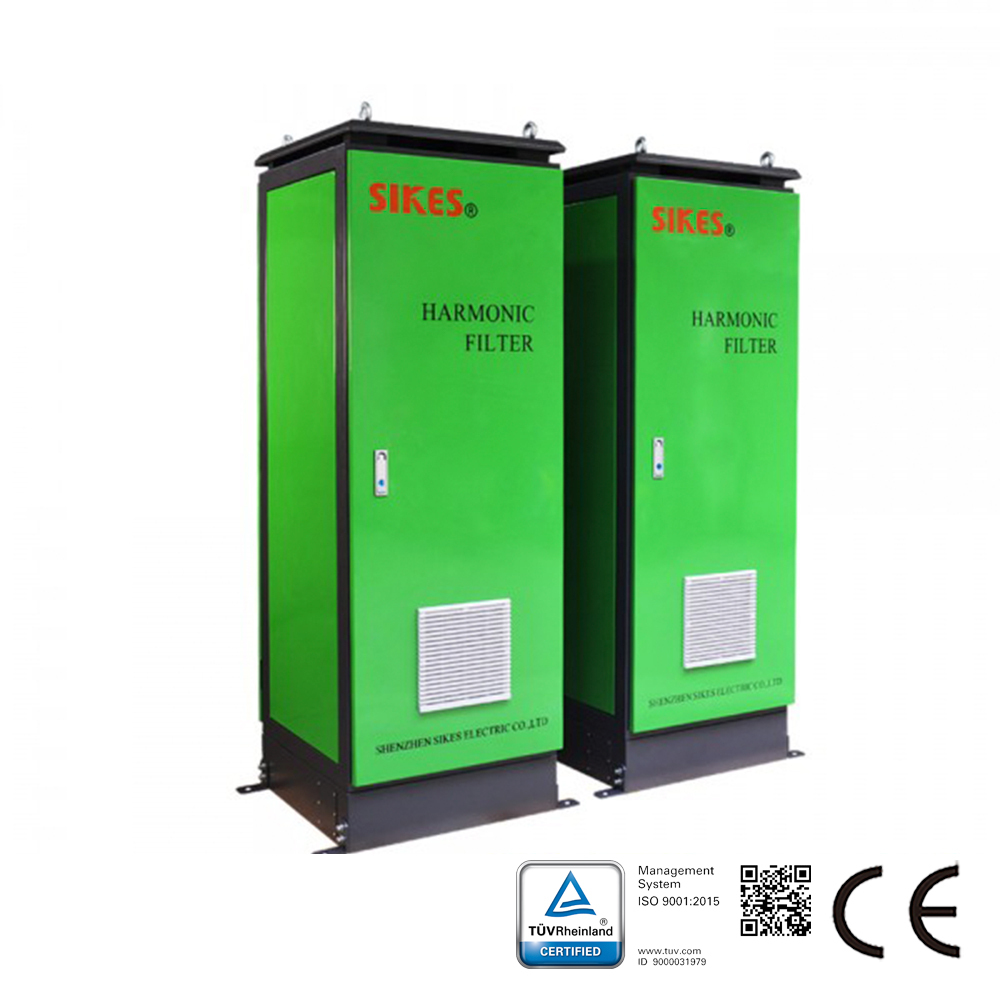

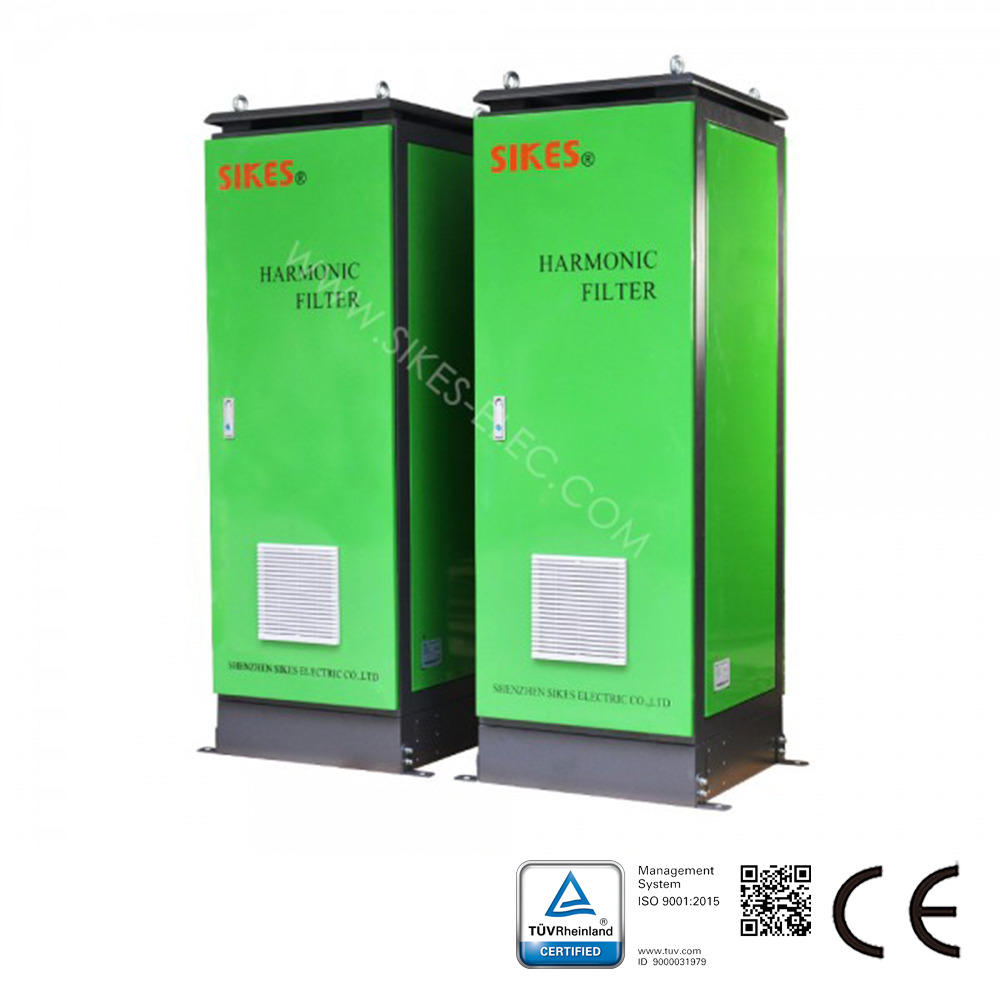

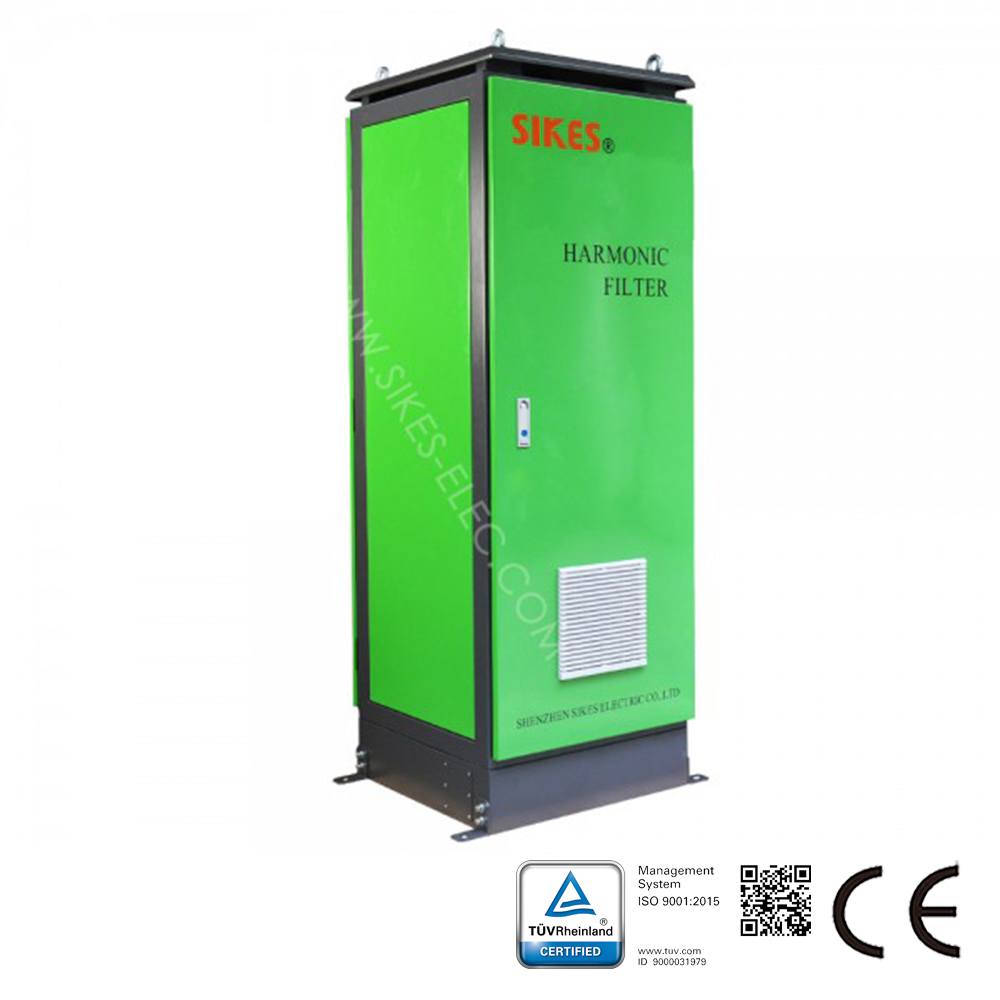

تم تصميم مرشح التوافقيات السلبي من Sikes لتقريبًا أي نوع من التطبيقات الإلكترونية مع مقومات أمامية ذات ست نبضات. يمكن للمرشح تقليل تشويه تيار التوافقيات بكفاءة إلى المستوى المطلوب.

تقرير اختبار الحمل الكامل:
الحمل: 110 كيلوواط (حمل كامل)

ميزات منتج مرشح التوافقي السلبي:
تصميم سريع التركيب وسهل التشغيل؛
مرشح توافقي سلبي فعال من حيث التكلفة؛
يساعد على الامتثال لمعايير جودة الطاقة الدولية.

المعيار التقني:
IEC61000، GB/T14549-93، IEEE 519

الخصائص التقنية لمرشح التوافقي السلبي:
الجهد التشغيلي الاسمي: 3*380 إلى 500 فولت تيار متردد ±10%؛
تردد التشغيل: 50 هرتز (60 هرتز حسب الطلب)؛
THDi <<5% (متطلبات النظام: TDHv <2%، عدم توازن جهد الخط <1%)؛ القدرة الكهربائية: 110 كيلوواط؛ الكفاءة: 98% إلى 99% عند الجهد الاسمي للخط؛ الحمل الزائد: 1.6 مرة التيار المقنن لمدة دقيقة واحدة، مرة واحدة في الساعة؛ درجة حرارة البيئة: -25 إلى +40 درجة مئوية؛ الحماية: IP23؛ الوزن الصافي: 350 كجم؛ الأبعاد: 800*720*1750 ملم؛ التبريد: تبريد هواء داخلي قسري؛ مرشح التوافقي السلبي من Sikes هو خيارك المثالي بخلاف مرشحات Schaffner و MTE.

التطبيق النموذجي: إمدادات الطاقة ثلاثية الطور غير الخطية حيث يكون خطر محتمل مرتفعًا بسبب الحمل الحراري والكهربائي الناجم عن التيارات التوافقية.

تطبيقات مرشح التوافقيات السلبي:
شواحن التيار المباشر السريعة؛
تركيبات التدفئة والتهوية وتكييف الهواء؛
تطبيقات المراوح والمضخات؛
أتمتة صناعية ومعدات روبوتية؛
محركات التيار المتردد والتيار المباشر وعواكس التردد؛
معدات مزودة بمقوم أمامي سداسي النبض.
