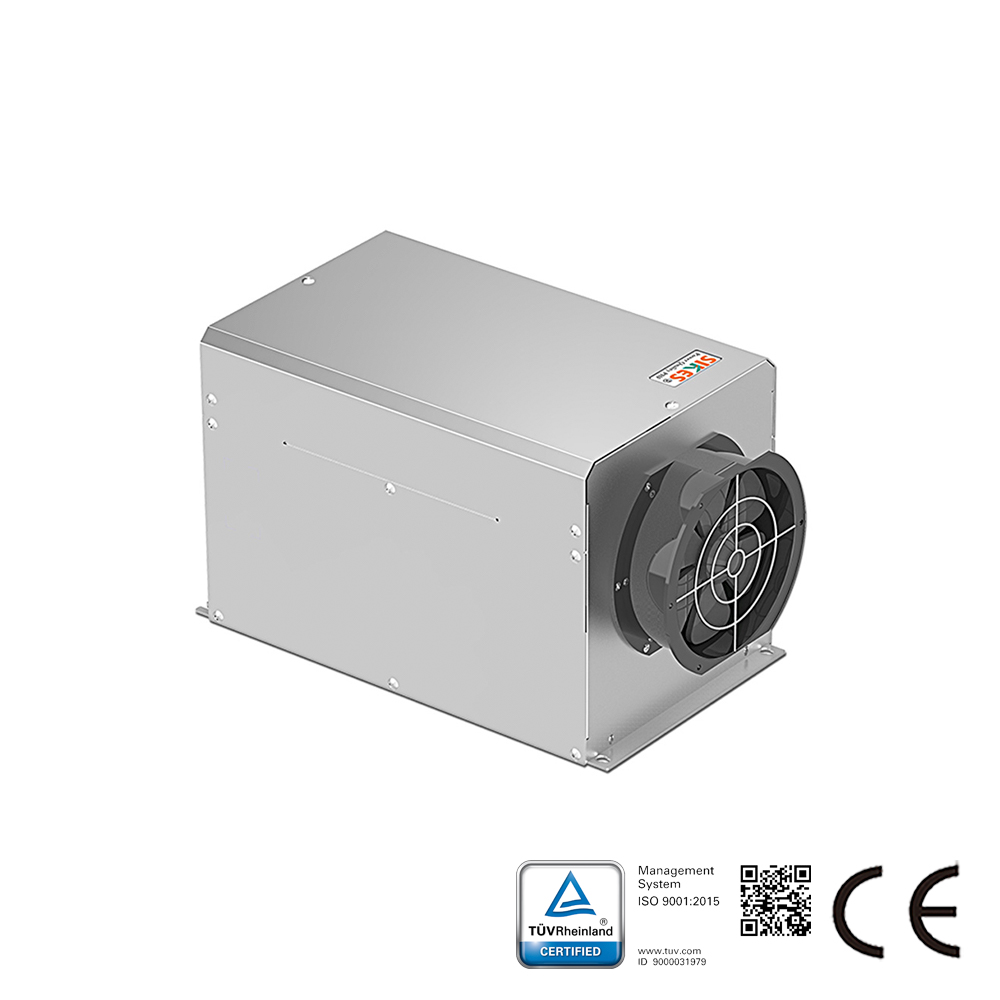

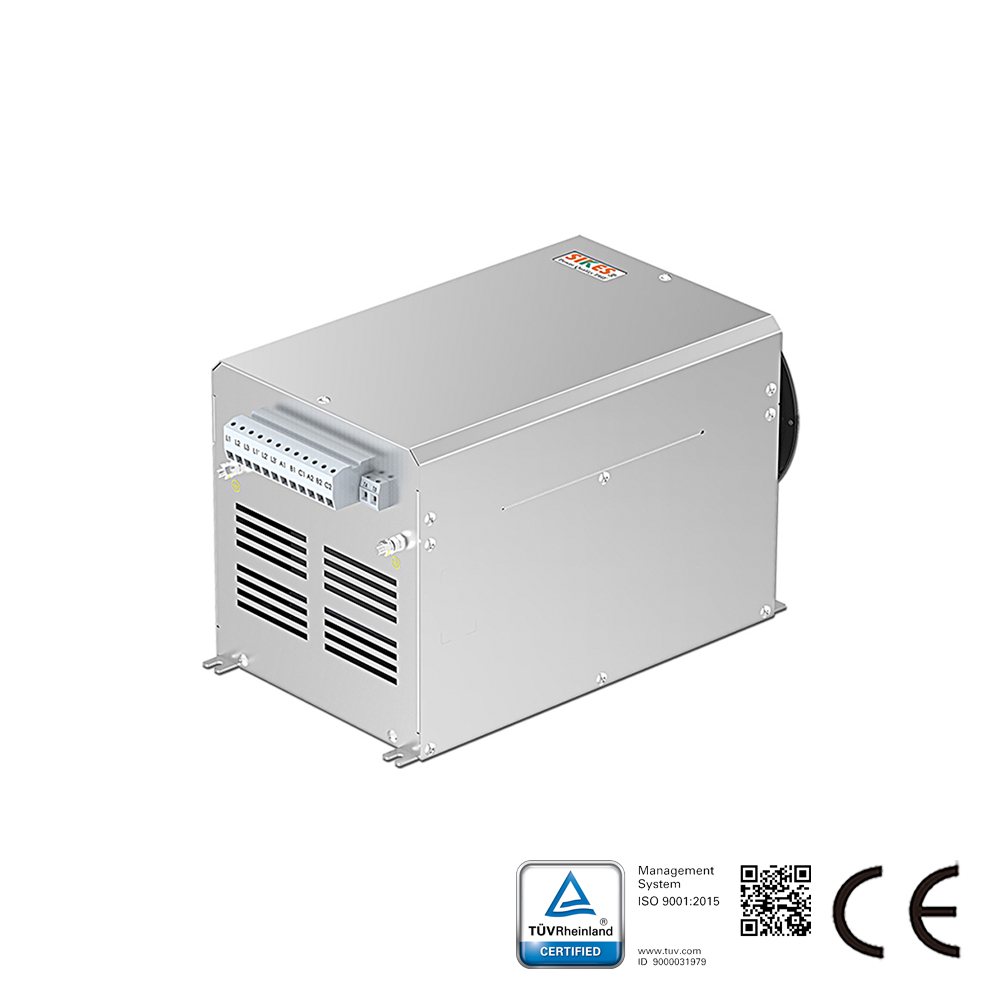

مرشحات SIKES المتقدمة للتوافقيات السلبية PHF 005 و PHF 010 هي مرشحات قوية وسهلة الاستخدام تقلل التوافقيات مع الحفاظ على كفاءة طاقة نظام عالية.

تحسين أداء التوافقيات

يُعد المرشح المتقدم للتوافقيات PHF 005/010 حلاً شاملاً فعالاً من حيث التكلفة. مقارنةً بمرشحات فخ التوافقيات التقليدية، يقدم PHF مساحة تركيب أصغر وتقليلاً أعلى للتوافقيات.

يتوفر الحل بنسختين، PHF 005 و PHF 010. عند توصيله أمام محرك Danfoss، يتم تقليل تشويه تيار التوافقيات المنعكس إلى الشبكة إلى 5% و 10% من إجمالي تشويه تيار التوافقيات (THiD) عند الحمل الكامل. (متطلبات النظام: THVD < 2%، عدم توازن جهد الخط < 1%)

مع كفاءة تزيد عن 98%، تقدم المرشحات المتقدمة للتوافقيات السلبية حلولاً فعالة من حيث التكلفة وقوية جدًا مصممة خصيصًا لمحركات Danfoss بقدرة تصل إلى 250 كيلوواط.

كخيارات قائمة بذاتها، تتميز المرشحات المتقدمة للتوافقيات بهيكل مضغوط يسهل دمجه في المساحة المتوفرة داخل اللوحات الكهربائية القائمة. وهذا يجعلها مناسبة تمامًا لتطبيقات التحديث التي تتطلب تعديلات محدودة على محول التردد.

يتميز PHF 010 بـ THiD < 10%؛ بأداء مكافئ أو متفوق وتنافسي من حيث التكلفة مقارنةً بمقومات 12 نبضة
يتميز PHF 005 بـ THiD < 5%؛ بأداء مكافئ أو متفوق وتنافسي من حيث التكلفة مقارنةً بمقومات 18 نبضة

أرقام الطلب: 130B1089

المواصفات
جهد الخط:
380-415 فولت تيار متردد (50 هرتز) متوفر؛
440-480 فولت تيار متردد (60 هرتز) حسب الطلب؛
500-525 فولت تيار متردد (50 هرتز) حسب الطلب؛
690 فولت تيار متردد (50 هرتز) حسب الطلب.
درجة الحماية للغلاف: IP20 ( IP21 حسب الطلب)
تيار التحميل الزائد: 160% لمدة 60 ثانية
الكفاءة >0.98
معامل القدرة الحقيقي
0.85 عند 50% حمل
0.99 عند 100% حمل
درجة حرارة البيئة المحيطة: -25º~45º مئوية (بدون تخفيض تصنيف)
المميزات والفوائد
مصممة لتتوافق في الأداء مع محركات سلسلة Danfoss VLT®
بدء تشغيل سهل؛ لا حاجة لإجراء تعديلات
لا تتطلب صيانة دورية
تحمي محركات متعددة بمرشح واحد
مصممة للالتزام بالمبادئ التوجيهية لحدود تشويه التيار الخاصة بـ:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
