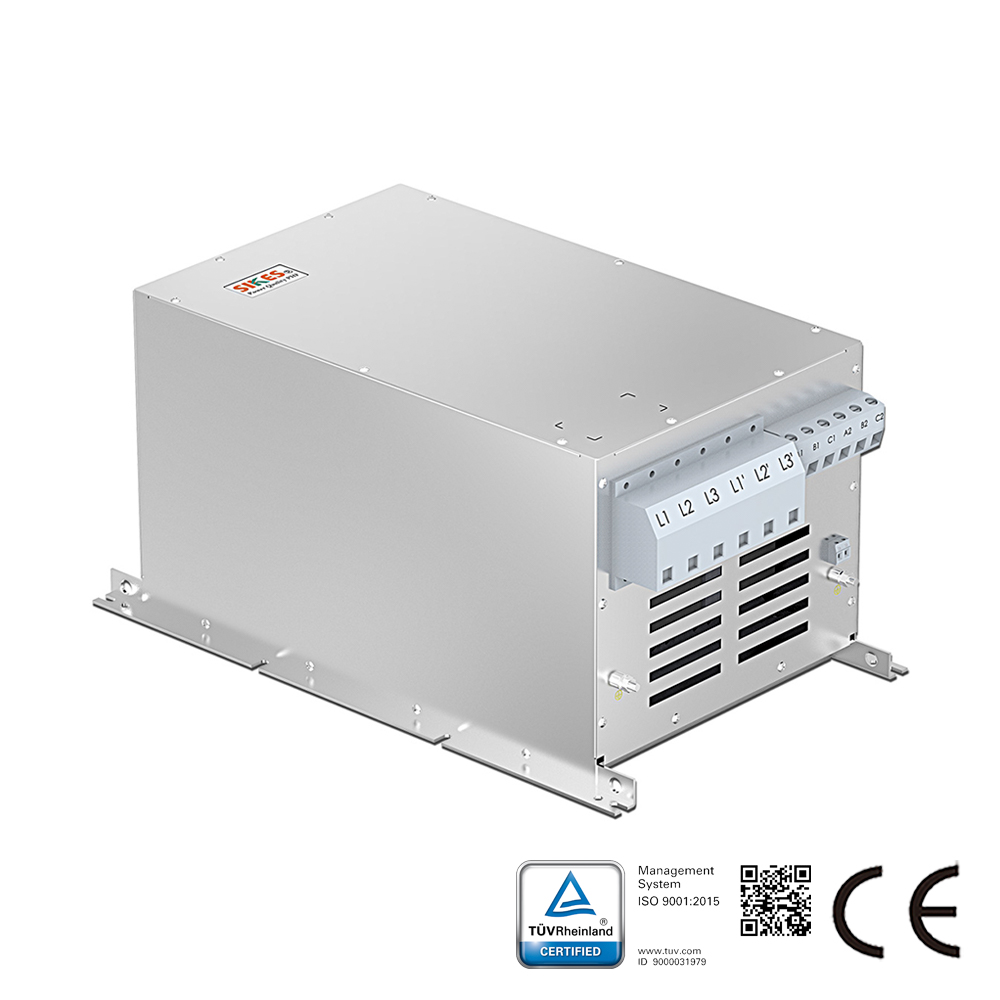

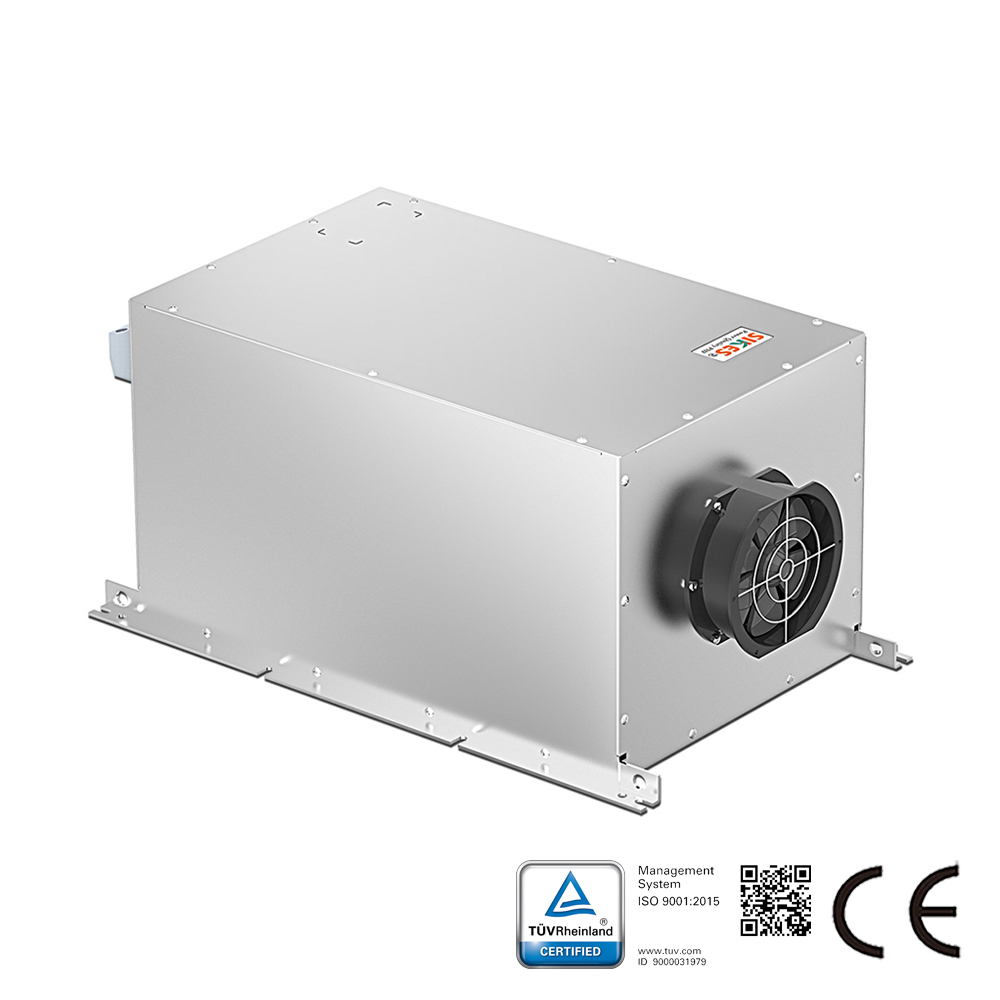

مرشح التوافقيات السلبي المتقدم من SIKES PHF 005 وPHF 010 عبارة عن مرشحات توافقيات سلبية قوية وسهلة الاستخدام تقلل من التوافقيات مع الحفاظ على كفاءة طاقة جيدة للنظام.

تحسين أداء التوافقيات

يُعد مرشح التوافقيات المتقدم PHF 005/010 حلاً شاملاً فعالاً من حيث التكلفة. مقارنة بمرشحات فخ التوافقيات التقليدية، يقدم PHF بصمة أصغر وتقليلًا أعلى للتوافقيات.

يتوفر الحل في نسختين، PHF 005 وPHF 010. عند توصيله أمام محرك Danfoss، يتم تقليل تشويه تيار التوافقيات المنعكس إلى الشبكة إلى 5% و10% إجمالي تشويه تيار التوافقيات عند الحمل الكامل. (متطلبات النظام: THVD < 2%، عدم توازن جهد الخط < 1%)

مع كفاءة تزيد عن 98%، تقدم مرشحات التوافقيات السلبية المتقدمة حلولًا فعالة من حيث التكلفة وقوية جدًا للتوافقيات، مصممة خصيصًا لمحركات Danfoss بقدرة تصل إلى 250 كيلوواط.

كخيارات قائمة بذاتها، تتميز مرشحات التوافقيات المتقدمة بهيكل مضغوط يسهل دمجه في المساحة المتوفرة في اللوحات الحالية. وهذا يجعلها مناسبة تمامًا لتطبيقات التحديث مع تعديلات محدودة على محول التردد.

PHF 010 لديه THiD < 10%؛ أداء مساوٍ أو متفوق وتنافسي من حيث التكلفة مقارنة بمقومات 12 نبضة
PHF 005 لديه THiD < 5%؛ أداء مساوٍ أو متفوق وتنافسي من حيث التكلفة مقارنة بمقومات 18 نبضة

أرقام الطلب: 130B1207

المواصفات
جهد الخط:
380-415 فولت تيار متردد (50 هرتز) متاح؛
440-480 فولت تيار متردد (60 هرتز) حسب الطلب؛
500-525 فولت تيار متردد (50 هرتز) حسب الطلب؛
690 فولت تيار متردد (50 هرتز) حسب الطلب.
تصنيف الغلاف: IP20 (IP21 حسب الطلب)
تيار التحميل الزائد: 160% لمدة 60 ثانية
الكفاءة >0.98
معامل القدرة الحقيقي
0.85 عند حمل 50%
0.99 عند حمل 100%
درجة حرارة البيئة: -13º~113º فهرنهايت (-25º~45º مئوية) دون تخفيض التصنيف
الميزات والفوائد
مصمم لتتناسب أداؤه مع محركات سلسلة Danfoss VLT®
بدء تشغيل سهل الاستخدام؛ لا حاجة للتعديل
لا يتطلب صيانة دورية
يحمي محركات متعددة بمرشح واحد
مصمم للامتثال للمبادئ التوجيهية لحدود تشويه التيار الخاصة بـ:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
