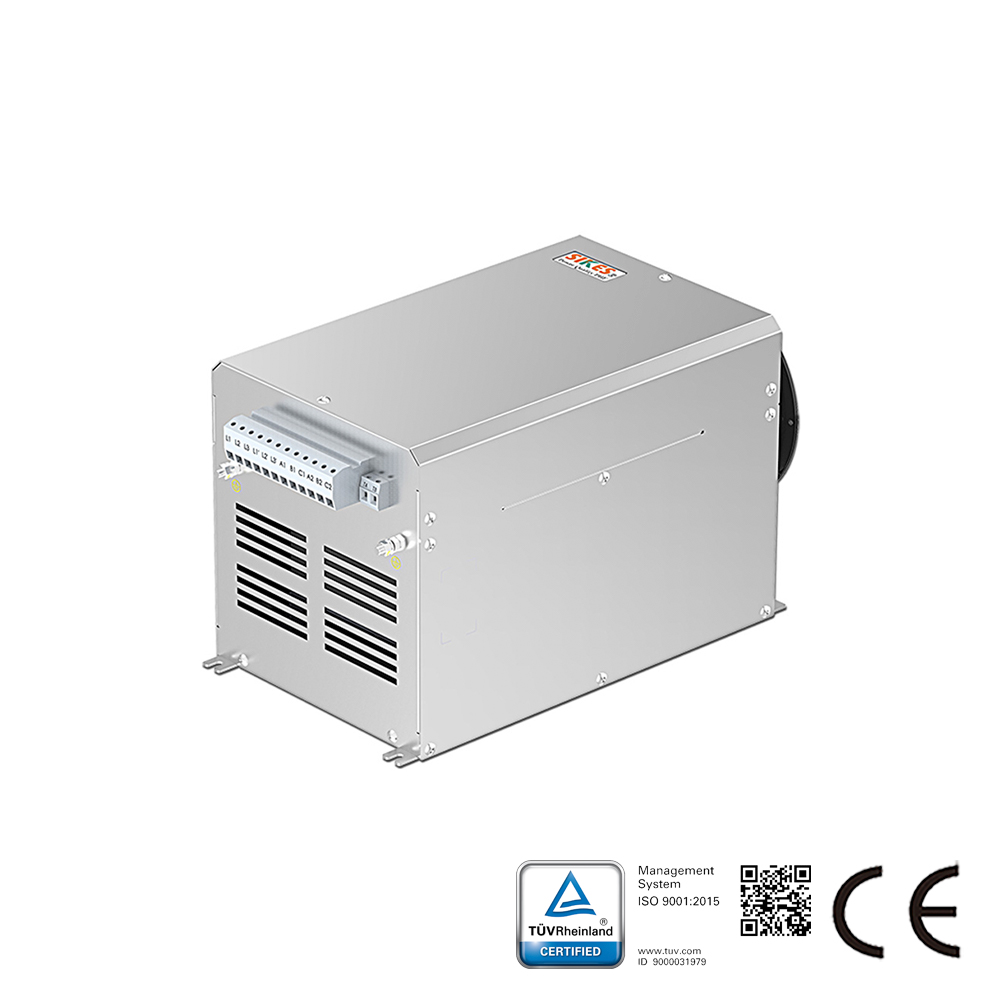

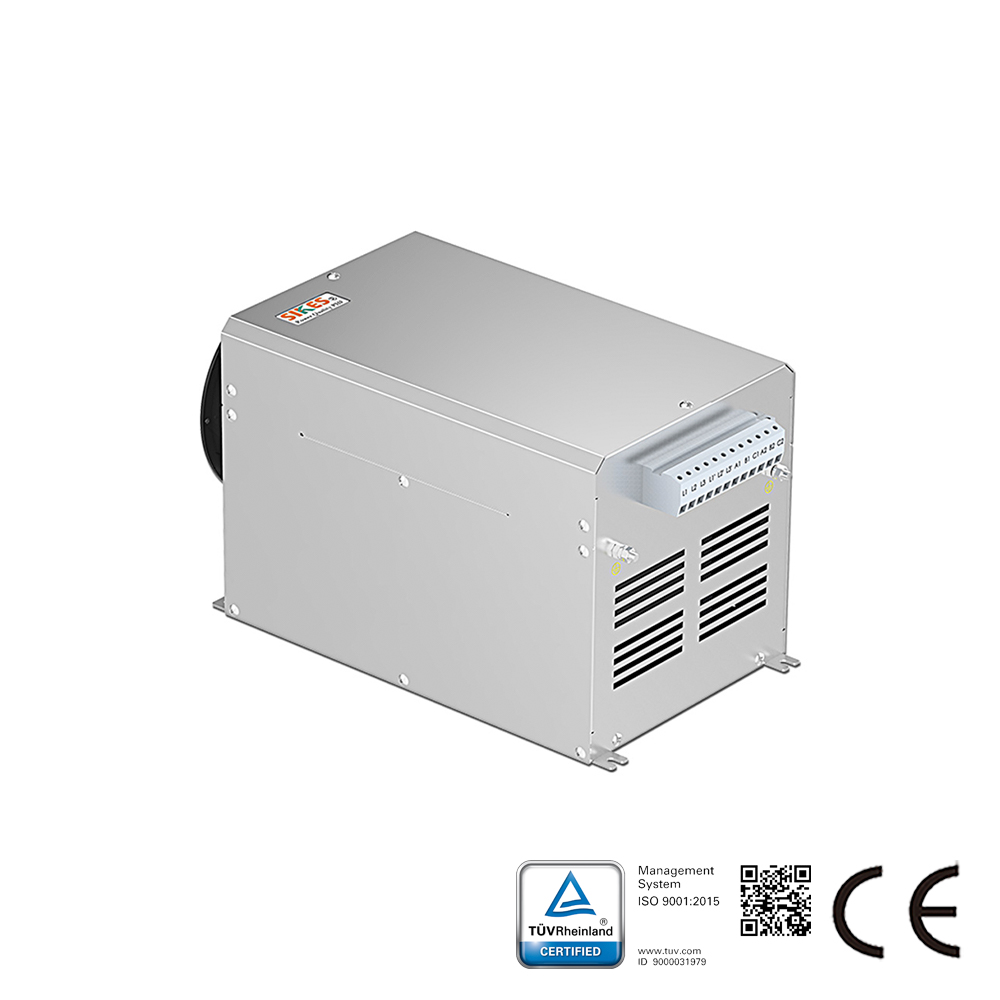

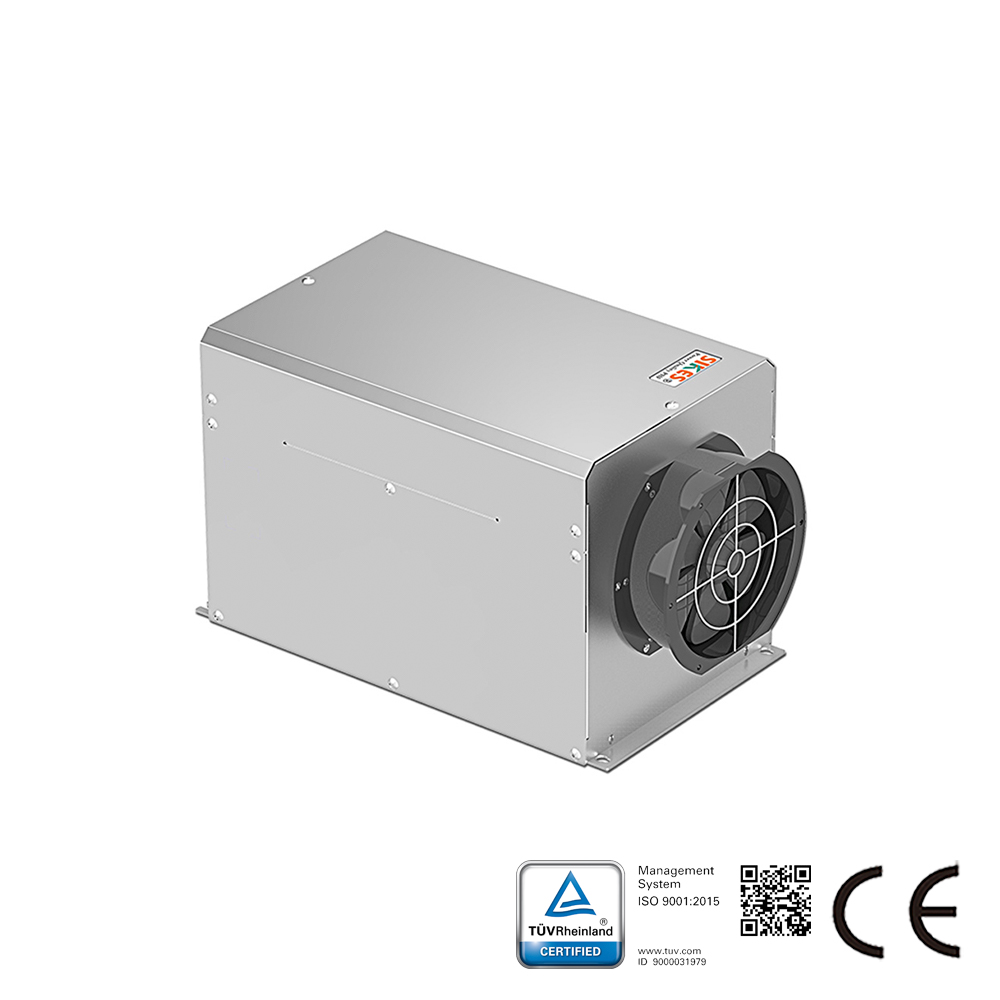

مرشحات SIKES المتقدمة للتوافقيات السلبية PHF 005 و PHF 010 هي مرشحات توافقيات سلبية قوية وسهلة الاستخدام تقلل من التوافقيات مع الحفاظ على كفاءة طاقة نظام جيدة.

تحسين أداء التوافقيات

يمثل المرشح المتقدم للتوافقيات PHF 005/010 حلاً شاملاً فعالاً من حيث التكلفة. مقارنة بمرشحات فخ التوافقيات التقليدية، يوفر PHF بصمة أصغر وتقليلاً أعلى للتوافقيات.

يتوفر الحل في نسختين، PHF 005 و PHF 010. عند توصيله أمام محرك Danfoss، يتم تقليل تشويه تيار التوافقيات المنعكس إلى الشبكة الرئيسية إلى 5% و 10% من إجمالي تشويه تيار التوافقيات (THiD) عند الحمل الكامل. (متطلبات النظام: THVD < 2%، عدم توازن جهد الخط < 1%)

مع كفاءة تزيد عن 98%، تقدم المرشحات المتقدمة للتوافقيات السلبية حلولاً فعالة من حيث التكلفة وقوية جدًا للتوافقيات، مصممة خصيصًا لمحركات Danfoss بقدرة تصل إلى 250 كيلوواط.

كخيارات قائمة بذاتها، تتميز المرشحات المتقدمة للتوافقيات بهيكل مضغوط يمكن دمجه بسهولة في المساحة المتوفرة في اللوحات الكهربائية الحالية. وهذا يجعلها مناسبة تمامًا لتطبيقات التحديثات بأقل تعديلات على محول التردد.

يتميز PHF 010 بـ THiD < 10%؛ بأداء مساوٍ أو متفوق وتنافسي من حيث التكلفة مقارنة بمقومات 12 نبضة.
يتميز PHF 005 بـ THiD < 5%؛ بأداء مساوٍ أو متفوق وتنافسي من حيث التكلفة مقارنة بمقومات 18 نبضة.

أرقام الطلب：130B1232

المواصفات
الجهد الكهربائي للخط:
380-415 فولت تيار متردد (50 هرتز) متاح؛
440-480 فولت تيار متردد (60 هرتز) حسب الطلب؛
500-525 فولت تيار متردد (50 هرتز) حسب الطلب؛
690 فولت تيار متردد (50 هرتز) حسب الطلب.
تصنيف الغلاف: IP20 (IP21 حسب الطلب)
تيار التحميل الزائد: 160% لمدة 60 ثانية
الكفاءة > 0.98
معامل القدرة الحقيقي
0.85 عند حمل 50%
0.99 عند حمل 100%
درجة الحرارة المحيطة: -13° إلى 113° فهرنهايت (-25° إلى 45° مئوية) دون تخفيض التصنيف
الميزات والفوائد
مصمم لأداء متطابق مع محركات سلسلة Danfoss VLT®
بدء تشغيل سهل الاستخدام؛ لا حاجة للتعديل
لا يتطلب صيانة دورية
يحمي محركات متعددة بمرشح واحد
مصمم للالتزام بالمبادئ التوجيهية لحدود تشويه التيار لـ:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
